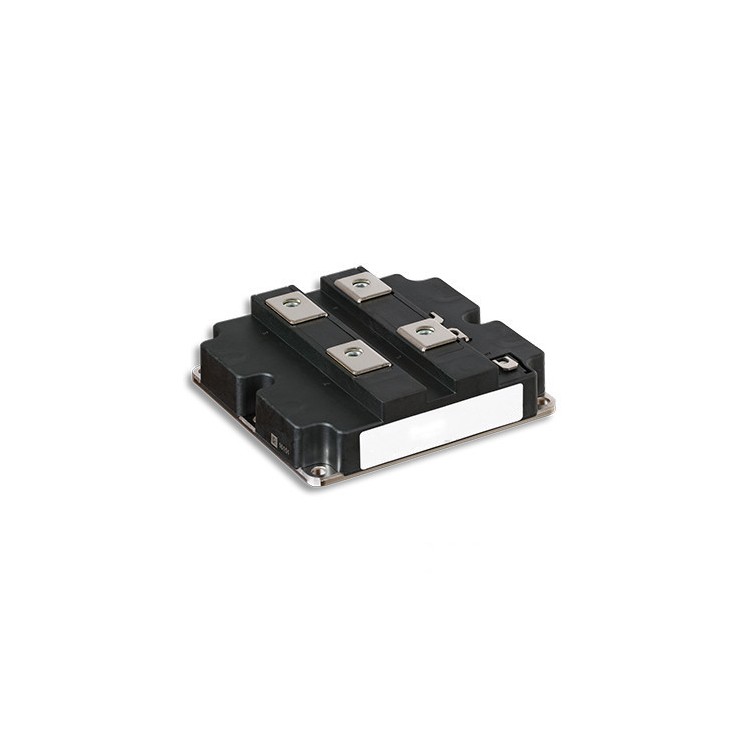

ABB 5SNA 2400N170300 高压IGBT模块技术规格
1. 基本参数
- 型号：5SNA 2400N170300
- 类型：NPT（非穿通型）高压IGBT模块
- 电压等级（V<sub>CES</sub>）：1700V
- 额定电流（I<sub>C</sub>）：2400A（@25°C）
- 封装类型：标准模块封装（34mm或类似）
- 拓扑结构：单管IGBT+反并联二极管
2. 电气特性
- 集电极-发射极饱和电压（V<sub>CE(sat)</sub>）：~2.0V（典型值，@2400A）
- 开关频率：1kHz-5kHz（优化低开关损耗设计）
- 栅极驱动电压（V<sub>GE</sub>）：±15V（标准推荐）
- 短路耐受能力（t<sub>sc</sub>）：≥10μs（需查手册确认）
3. 热特性
- 热阻（R<sub>th(j-c)</sub>）：0.03-0.05°C/W（结到外壳）
- 推荐散热方式：强制水冷（标配）
- 最高工作结温（T<sub>j</sub>）：150°C
4. 机械特性
- 安装方式：螺栓固定（M8标准）
- 重量：约1.5-2.0kg
- 绝缘等级：2500V（模块基板与散热器间）
5. 典型应用
- 工业变频器（如ABB ACS800/ACS2000系列）
- 高压直流输电（HVDC）
- 新能源发电（风电变流器）
- 重型工业驱动（轧机、矿山设备）
6. 替代型号
- 同系列：
- 5SNA 2000N170300（2000A）
- 5SNA 3000N170300（3000A）
- 竞品：
- Infineon FZ2400R17KF4
- Mitsubishi CM2400DY-34S
7. 数据手册与采购
- 官方文档：需通过ABB官网或授权代理商获取
- 采购渠道：ABB授权分销商（通常需项目级采购）
8. 技术特点
1. NPT技术优势：
- 更宽的安全工作区（SOA）
- 更高的可靠性
- 适用于严苛工业环境
2. 驱动要求：
- 需配套专用门极驱动板
- 推荐ABB原厂驱动解决方案
3. 并联应用：
- 支持多模块并联
- 需严格设计均流电路
注：该型号属于ABB工业级高压IGBT产品线，主要面向要求高可靠性和长寿命的重工业应用场景。实际使用前建议进行完整的散热仿真和驱动测试。
