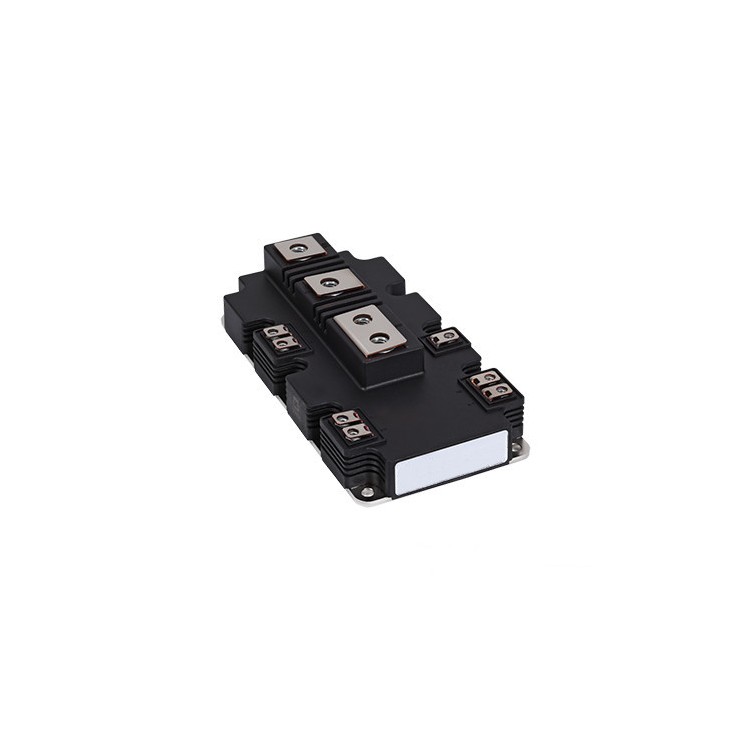

ABB 5SNE 2400E170300 高压IGBT模块技术规格
1. 基本参数
- 型号：5SNE 2400E170300
- 类型：高压IGBT模块（带反并联二极管）
- 电压等级（V<sub>CES</sub>）：1700V
- 额定电流（I<sub>C</sub>）：2400A（@25°C）
- 封装类型：Press-Fit压接式封装
- 拓扑结构：半桥（2-in-1）或单管结构
2. 电气特性
- 集电极-发射极饱和电压（V<sub>CE(sat)</sub>）：~1.7V（典型值，@2400A）
- 开关频率：适用于2kHz-10kHz
- 栅极驱动电压（V<sub>GE</sub>）：±15V（标准推荐）
- 短路耐受能力（t<sub>sc</sub>）：≥10μs（需查手册确认）
3. 热特性
- 热阻（R<sub>th(j-c)</sub>）：~0.015-0.025°C/W（结到外壳）
- 推荐散热方式：水冷散热（标配）
- 最高工作结温（T<sub>j</sub>）：150°C
4. 机械特性
- 安装方式：Press-Fit压接安装
- 重量：约1.8-2.2kg
- 绝缘等级：3000V（模块基板与散热器之间）
5. 典型应用
- 超大功率工业变频器（如ABB ACS880/ACS2000系列）
- 高压直流输电（HVDC）
- 新能源发电（海上风电变流器）
- 轨道交通牵引系统
6. 替代型号（兼容参考）
- 同系列：
- 5SNE 2000E170300（2000A）
- 5SNE 3000E170300（3000A）
- 竞品：
- Infineon FF2400R17IE4
- Mitsubishi CM2400DY-34S
7. 数据手册与采购
- 官方文档：需在ABB官网或代理商处获取（搜索"5SNE 2400E170300 Datasheet"）
- 采购渠道：ABB授权分销商（通常需要项目级采购）
8. 特殊说明
1. Press-Fit技术优势：
- 无焊接连接，提高可靠性
- 优化的热阻设计
- 适用于高功率密度应用
2. 驱动要求：
- 需要专用门极驱动板
- 推荐使用ABB配套驱动方案
3. 并联应用：
- 支持多模块并联运行
- 需特别注意均流设计
注：5SNE系列是ABB采用Press-Fit压接技术的高端IGBT模块，主要面向要求高可靠性和高功率密度的工业应用。该系列模块特别适合需要长期稳定运行的关键电力电子系统。
