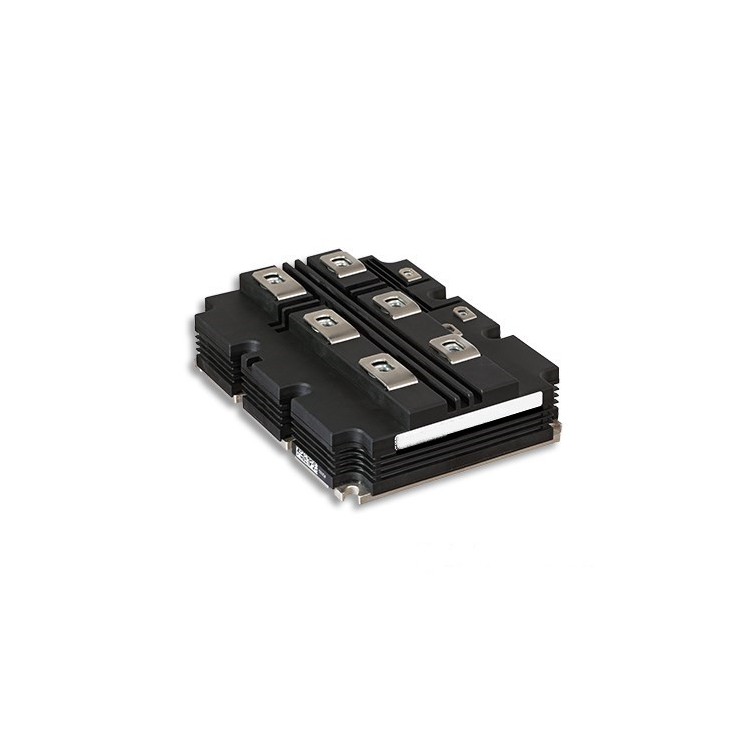

 ABB 5SFG 1800x170100 高压IGBT模块技术规格

 1. 基本参数

- 型号：5SFG 1800x170100

- 类型：高压IGBT模块（带反并联二极管）

- 电压等级（VCES）：1700V

- 额定电流（IC）：1800A（@25°C）

- 封装类型：XHP封装（超大功率封装）

- 拓扑结构：单管IGBT+反并联二极管

 2. 电气特性

- 集电极-发射极饱和电压（VCE(sat)）：~1.9V（典型值，@1800A）

- 开关频率：适用于1kHz-5kHz（优化设计，低开关损耗）

- 栅极驱动电压（VGE）：±15V（标准推荐）

- 短路耐受能力（tsc）：≥10μs（需查手册确认）

 3. 热特性

- 热阻（Rth(j-c)）：~0.02-0.03°C/W（结到外壳）

- 推荐散热方式：水冷散热（标配）

- 最高工作结温（Tj）：150°C

 4. 机械特性

- 安装方式：螺钉固定（M8螺栓）

- 重量：约1.2-1.5kg（XHP封装较大）

- 绝缘等级：3000V（模块基板与散热器之间）

 5. 典型应用

- 超大功率工业变频器（如ABB ACS6000系列）

- 高压直流输电（HVDC）

- 新能源发电（海上风电变流器）

- 电机驱动（轧钢机、船舶推进系统）

 6. 替代型号（兼容参考）

- 同系列：

  - 5SFG 1500x170100（1500A）

  - 5SFG 2000x170100（2000A）

- 竞品：

  - Infineon FZ1800R17HP4

  - Mitsubishi CM1800HG-34H

 7. 数据手册与采购

- 官方文档：需在ABB官网或代理商处获取（搜索"5SFG 1800x170100 Datasheet"）

- 采购渠道：ABB授权分销商（通常需要项目级采购）

 8. 特殊说明

1. XHP封装特点：

   - 专为超大功率应用设计

   - 优化的热阻设计

   - 集成温度传感器（部分型号）

2. 驱动要求：

   - 需要专用门极驱动板

   - 推荐使用ABB配套驱动方案

3. 并联应用：

   - 支持多模块并联运行

   - 需特别注意均流设计

如需更详细的开关损耗曲线、驱动电路设计或热管理建议，建议联系ABB大客户技术支持。

注：5SFG系列是ABB针对超大功率应用设计的IGBT模块，主要面向工业级和能源领域的超高压大电流应用场景。由于功率等级较高，通常需要定制化的散热和驱动解决方案。
