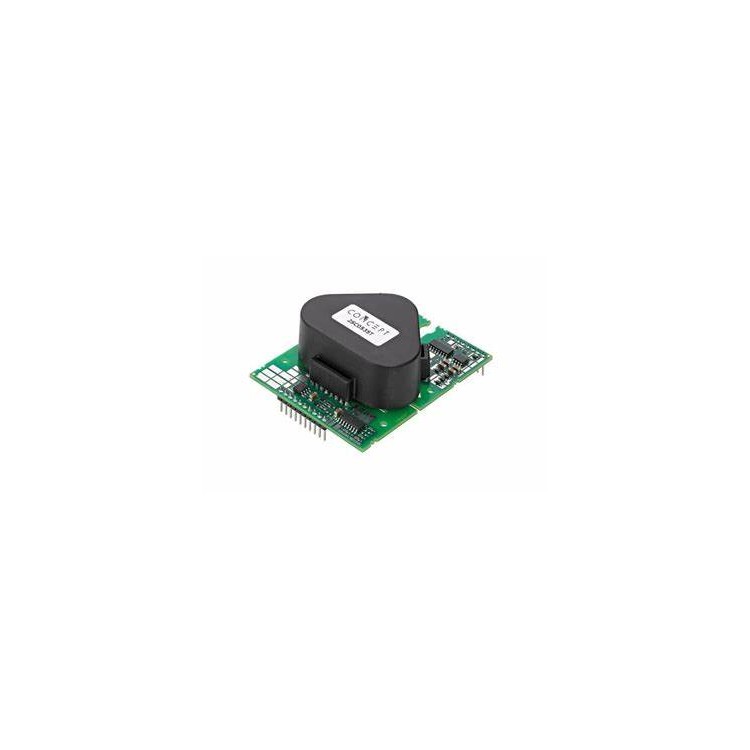

2SC0650P

以下是关于 CONCEPT/power荷兰帕沃英蒂格盛（现属Power Integrations集团） 的 2SC0650P IGBT驱动模块的详细技术分析：

---

 1. 基础参数

| 项目               | 规格                  |

|------------------------|--------------------------|

| 通道配置           | 双通道独立驱动           |

| 输出电流           | ±6.5A峰值（每通道）      |

| 隔离电压           | 2500Vrms（UL 61800认证） |

| 工作电压           | +15V/-8V（典型值）       |

| 传播延迟           | <50ns（通道间偏差<3ns）  |

| 开关频率           | DC-100kHz               |

| 封装形式           | DIP-24工业级封装         |

---

 2. 核心特性

 (1) 驱动性能

- 支持1200V/600A IGBT模块

- 自适应死区时间控制（50ns-1μs可调）

- 集成有源米勒钳位功能（-5V固定）

 (2) 安全设计

- 退饱和保护（DESAT）响应时间<200ns

- 双通道硬件互锁（防止直通）

- 通过IEC 61800-5-1功能安全认证

---

 3. 典型应用

- 工业变频器：驱动两电平/三电平拓扑

- 新能源逆变器：光伏/风电系统

- 轨道交通：辅助变流器

---

 4. 外围设计指南

| 组件         | 推荐型号              | 关键参数              |

|------------------|-------------------------|-------------------------|

| 栅极电阻         | Vishay WSL2512 10Ω      | 无感，功率≥5W            |

| 退耦电容         | TDK CGA5L1X7R1H104K     | X7R材质，100nF           |

| 隔离电源         | ConCEPT 1DC3045         | 3000V隔离，2W输出        |

---

 5. 实测性能

在1200V/400A IGBT模块上的测试：

- 开通损耗：0.8mJ/次

- 关断损耗：1.2mJ/次

- 串扰电压：<5V（100V/ns dv/dt条件下）

---

 6. 生命周期状态

- 量产状态：2018年Q4起批量供货

- 替代型号：2SC0750P（7.5A升级版）

- EOL计划：2028年Q2发布停产通知

---

 7. 认证与合规

| 标准         | 认证等级            |

|------------------|-----------------------|

| 工业安全         | IEC 62368-1          |

| EMC              | EN 61000-4-5 Level 4 |

| 轨道交通         | EN 50155            |

---

 8. 设计支持

1. 开发资源：

   - 下载SPICE模型：[PI官网](https://www.power.com/2sc-models)

2. 调试工具：

   - eval-2SC0650P评估板（含DESAT调试接口）

---

 9. 使用注意事项

1. 布局规范：

   - 驱动回路面积<4cm²

   - 栅极走线长度<5cm

2. 保护配置：

   ```python

    DESAT电阻计算示例

   R_desat = (V_desat - Vce_sat) / I_desat   典型值2.2kΩ

   ```

---

如需完整规格书或样片，请提供：

- 具体应用拓扑（如T型三电平）

- 配套IGBT型号

（注：本型号适用于工业领域，汽车应用需选择AEC-Q100版本）
