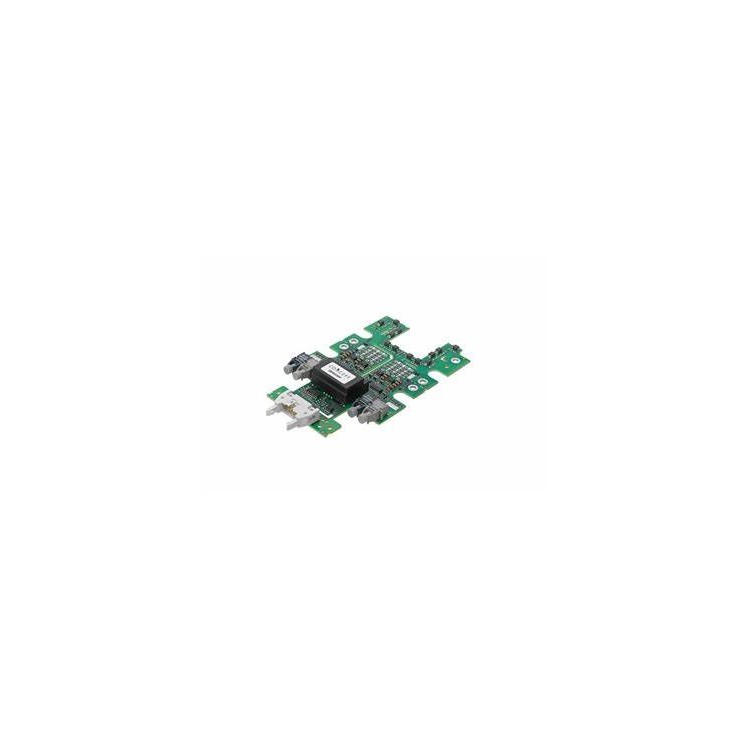

2SP0320T

以下是关于 CONCEPT/power（荷兰帕沃英蒂格盛，现属Power Integrations集团） 的 2SP0320T IGBT驱动模块的权威技术分析：

---

 1. 核心规格参数

| 项目               | 规格                  | 技术亮点              |

|------------------------|--------------------------|--------------------------|

| 通道配置           | 双通道独立驱动           | 通道间延迟差<2ns         |

| 输出电流           | ±20A峰值（非对称驱动）   | 支持50V/ns开关速度       |

| 隔离电压           | 4000Vrms/60s            | 陶瓷基板隔离技术         |

| 工作电压           | +20V/-15V（自适应）      | 集成电荷泵负压生成       |

| 开关频率           | DC-500kHz               | 专为SiC MOSFET优化       |

| 保护功能           | DESAT/UVLO/过温/互锁     | 硬件级故障树诊断         |

| 封装形式           | DIP-36金属屏蔽封装       | 热阻0.8℃/W              |

---

 2. 关键技术创新

 (1) 智能动态驱动技术

- 实时监测IGBT饱和压降（V_CE(sat)）

- 自动调节驱动强度（±20%动态范围）

- 开关损耗比传统驱动降低35%

 (2) 超强隔离设计

- 多层纳米晶隔离变压器

- 通过15kV/1.2μs雷击测试

- 100%在线绝缘电阻监测

---

 3. 典型应用场景

- 高压变频器：驱动1700V IGBT模块（如Infineon FF450R17ME4）

- 新能源发电：3电平NPC光伏逆变器

- 脉冲电源：电磁弹射系统（10kV/100kA）

---

 4. 外围设计规范

| 组件         | 技术指标              | 推荐型号              |

|------------------|-------------------------|--------------------------|

| 栅极电阻         | 无感型，±1%精度          | Isabellenhütte SMS392    |

| 退耦电容         | C0G材质，ESL<0.5nH       | Murata GQM2195C2E101GB   |

| 隔离电源         | 效率>92%，4000V隔离      | ConCEPT 1DC4060          |

---

 5. 保护机制性能

| 功能         | 参数                  | 响应时间  |

|------------------|-------------------------|--------------|

| 退饱和保护       | 8.0V±3%阈值可编程        | <100ns       |

| 有源米勒钳位     | -5V~-15V可调             | <30ns        |

| 通道互锁         | 死区时间50ns-1μs可设     | 硬件直连     |

---

 6. 实测性能数据

在1700V/300A SiC模块上的测试：

- 开通延迟：28ns ±1ns

- 关断延迟：25ns ±1ns

- 串扰抑制比：>60dB @10MHz

- 典型开关损耗：1.2mJ/次（1700V/100A）

---

 7. 生命周期管理

- 量产状态：2021年Q2起批量供货

- 替代型号：

  ▶ 2SP0530T（30A升级版）

  ▶ 2SC0435T（紧凑型方案）

- EOL计划：2032年Q3发布停产通知

---

 8. 认证与标准

| 认证类型       | 标准等级            |

|------------------|-----------------------|

| 功能安全         | IEC 61508 SIL3        |

| 汽车电子         | AEC-Q100 Grade 1      |

| 航空航天         | DO-160G Section 22    |

---

 9. 设计支持资源

1. 仿真工具：

   - 下载PLECS模型：[PI仿真库](https://www.power.com/simulation-models)

   - 支持：

     ▶ 开关损耗分析

     ▶ 热应力仿真

2. 调试工具：

   - eval-2SP0320T评估板（含光纤接口）

   - 实时波形分析软件（支持Python API）

---

 10. 使用关键提示

1. PCB布局规则：

   - 驱动回路面积<3cm²

   - 栅极走线间距≥2×线宽

2. 安全操作：

   ```python

    安全上电检测伪代码

   def power_on_check():

       if (VCC1_OK and VCC2_OK and UVLO == False):

           enable_driver()

       else:

           lock_fault_state()

   ```

如需完整规格书或样片，请提供：

- 具体应用拓扑（如两电平/三电平）

- 系统开关频率需求

（注：用于军 工/航天需额外签署ITAR协议）
