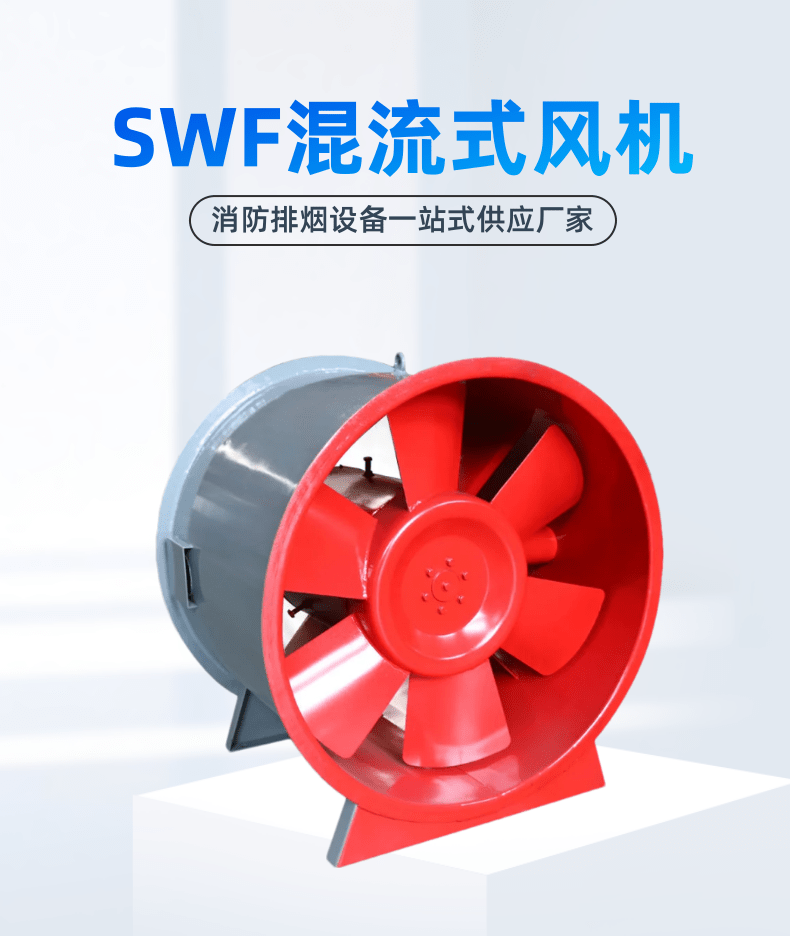

SWF混流风机是一种介于轴流风机和离心风机之间的通风设备,兼具轴流风机风量大和离心风机风压高的特点,通过叶轮设计使空气同时进行离心和轴向运动,实现高效、低噪、节能的通风换气效果。
核心特点
高效节能
采用斜流子午加速原理,压力较同机号轴流风机高,风量较同机号离心风机大,效率更高且高效区宽广。
运行耗电少,比传统大型电机+罗茨鼓风机或溴化锂空调系统更省钱。
低噪声设计
噪声低于75dB(A),联接管道或安装在空调箱内时噪声小于70dB(A),适用于对噪音敏感的场所。
结构紧凑,安装灵活
机壳为全闭口式,进风口与出风口处于同一轴线,支持水平、垂直或吊顶安装。
体积小、重量轻,占地面积小,便于维护。
适应性强
介质温度范围为-20℃至60℃,湿度小于90%,气体含尘量不超过150mg/m³。
电源为三相380V50Hz,支持单速或双速运行,满足不同场景需求。
工作原理
叶轮设计:空气在叶轮中同时做离心运动(向叶轮外缘流动)和轴向运动(沿叶轮轴线方向流动),形成混合流态。
性能优势:结合了轴流风机的大流量和离心风机的高压力特性,填补了两者之间的性能空白。
应用场景
工业领域:工矿企业、冷库、车库等场所的通风换气。
商业建筑:商业高层建筑、宾馆、饭庄、体育馆的空调系统及排烟系统。
特殊环境:地下室、管道加压、送风和排风等需要高效通风的场合。
消防排烟:部分型号(如HTF消防排烟风机)具备耐高温特性,可用于火灾排烟。
型号与选型
系列分类:包括SWF-Ⅰ、SWF-Ⅱ、SWF-Ⅲ等型号,可替代高压轴流风机或中高压离心风机。
性能参数:根据流量和压力需求选择型号,性能表以标准状态(大气压101325Pa,温度20℃,相对湿度50%)为基准。
安装方式:支持立式或卧式安装,需确保管道连接稳定,避免压力不稳导致振动。
维护与故障排除
日常检查:
安装前检查叶轮及机壳是否损坏,连接螺钉是否松动。
启动前清理风机及管道内异物,检查电机绝缘性能。
常见故障:
振动过大:可能因叶轮与风筒摩擦、支架螺栓松动或叶片变形导致,需调整间隙或紧固螺栓。
电机过热:可能因轴承损坏、电源电压过低或三相电机断相运行引起,需检查轴承及电源。
停机检查:
电机温升超过70℃、冒烟或发生强烈振动时,应立即停机排查。
