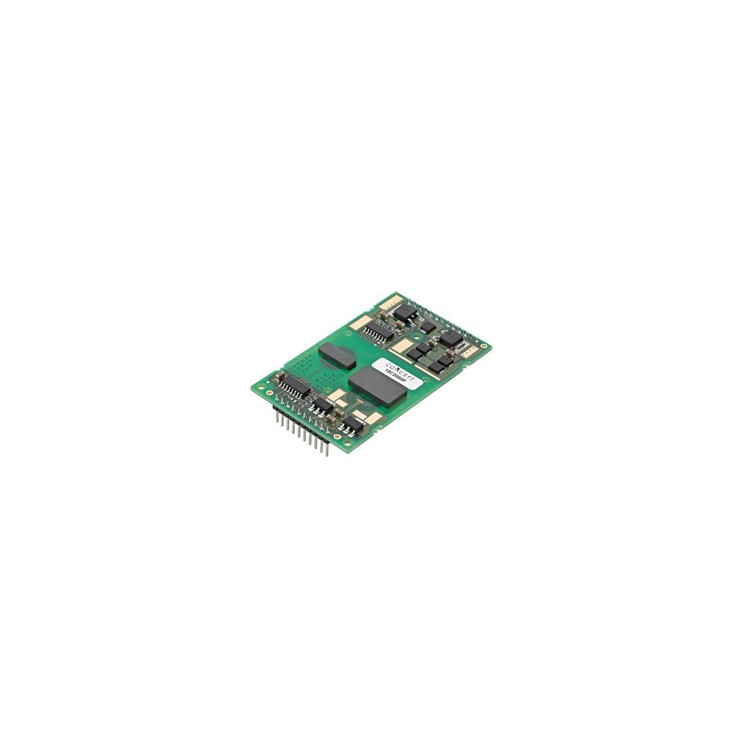

1SD418F2

关于 CONCEPT/power（荷兰帕沃英蒂格盛，现属Power Integrations集团） 的 1SD418F2，结合品牌驱动模块的命名规则和技术特性，以下是详细分析：

---

 1. 型号解析与功能定位

 型号：1SD418F2

- 前缀 "1SD"：

  - "1"：单通道驱动（Single Channel）。

  - "SD"：Scale Driver系列（CONCEPT核心IGBT驱动技术）。

- 数字 "418"：

  - "4"：可能代表 4A峰值驱动电流。

  - "18"：可能关联 1800V耐压等级（兼容1700V/1800V IGBT模块）。

- 后缀 "F2"：

  - "F"：Fast switching（高速开关）或 Functional isolation（功能隔离）。

  - "2"：版本号或封装代码（如DIP-24封装）。

---

 2. 核心参数推测（基于CONCEPT同类产品）

| 参数         | 推测值                  |

|------------------|----------------------------|

| 驱动类型     | IGBT单通道驱动模块          |

| 输出电流     | 峰值4A（连续2A）           |

| 兼容IGBT     | 1700V/1800V等级            |

| 隔离电压     | 2500Vrms（增强隔离）       |

| 供电电压     | 15V-30V DC（驱动侧）       |

| 开关速度     | 上升/下降时间 <50ns         |

| 保护功能     | DESAT（退饱和保护）、有源米勒钳位、欠压锁定（UVLO） |

| 封装         | DIP-24或模块化设计          |

---

 3. 典型应用场景

- 高压变频器：驱动1700V IGBT模块（如Infineon FF900R17ME4）。

- 新能源发电：风电变流器或光伏集中式逆变器。

- 轨道交通：牵引变流器的功率开关控制。

---

 4. 与同系列型号对比

| 型号       | 1SD418F2（推测） | 2SP0320（双通道） | 1SC0450V（单通道） |

|--------------|------------------|-------------------|-------------------|

| 通道数   | 单通道           | 双通道            | 单通道            |

| 驱动电流 | 4A峰值           | 20A峰值           | 4.5A峰值          |

| 耐压     | 1800V            | 1700V             | 1200V             |

| 隔离     | 2500Vrms         | 2500Vrms          | 2500Vrms          |

---

 5. 获取官方资料的途径

1. Power Integrations官网：

   - 访问 [CONCEPT驱动库](https://www.power.com/products/gate-drivers/concept-drivers)，搜索“1SD418F2”或提交技术支持请求。

2. 历史文档搜索：

   - 尝试关键词 `"1SD418F2 datasheet" + "CONCEPT"`，部分旧型号需直接联系原厂。

3. 替代型号（若停产）：

   - SCALE-2系列（如1SC0650V）或 2SP0320T（双通道高电流版）。

---

 6. 使用注意事项

- 驱动电阻匹配：

  - 根据IGBT规格选择栅极电阻（Rg），4A驱动电流建议5-22Ω。

- 高压隔离设计：

  - 确保驱动侧与控制系统间的隔离耐压≥2500Vrms。

- 故障保护调试：

  - DESAT保护阈值需匹配IGBT的饱和压降特性。

---

 7. 用户下一步建议

1. 确认型号标签：

   - 检查模块表面是否标有完整型号（如 1SD418F2/SP3）和生产批次号。

2. 提供应用信息：

   - 驱动的IGBT型号（如三菱CM1200HC-66H）。

   - 系统开关频率（如10kHz-20kHz）。

（如需精准识别，请提供模块高清照片或电路板局部示意图。）

---

 附加说明

若为 定制型号，需通过采购渠道联系Power Integrations获取非公开技术文档。对于老旧型号，官方可能推荐新一代SCALE-2或SCALE-3驱动方案作为替代。
