HX100-P

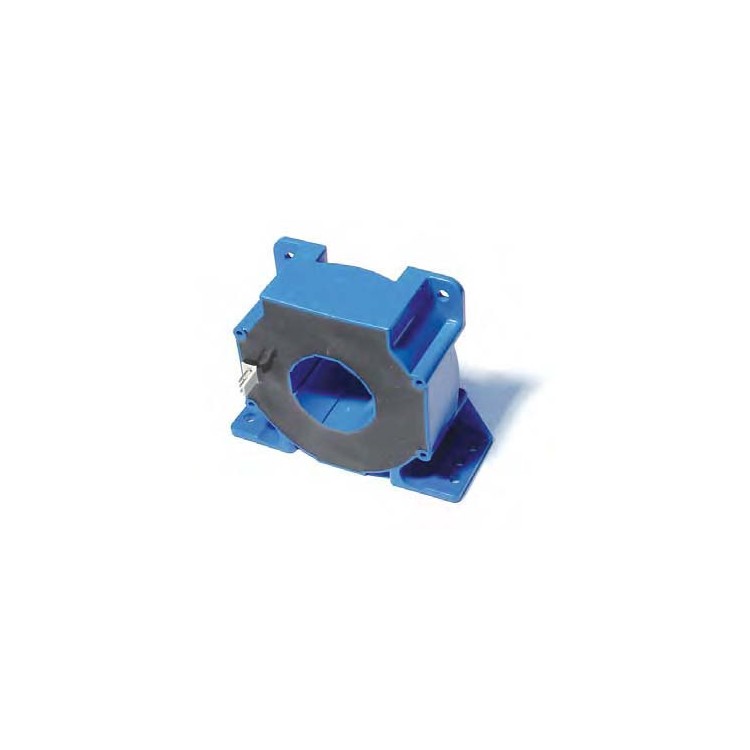

 HX100-P 高精度电流传感器详情

HX100-P 是 LEM（莱姆） 推出的 闭环霍尔效应电流传感器，专为 高精度工业控制、新能源及电能计量 设计，具有 超高精度、低温漂和宽频带 特性。以下是其核心技术解析：

---

 1. 关键特性

| 参数               | 规格                                                                 |

|------------------------|-------------------------------------------------------------------------|

| 测量范围           | ±100 A（双向测量，可扩展至±200 A 通过外部分流器）                   |

| 精度               | ±0.15% FS（25°C时），±0.3% FS（全温区-40°C~+85°C）             |

| 带宽               | DC~300 kHz（-3dB，支持高频谐波分析）                                |

| 输出信号           | 模拟电压（±4V 或 ±5V 比例输出，用户可选）                           |

| 隔离电压           | 6 kVrms（1分钟，增强绝缘，符合IEC 61800-5-1）                      |

| 供电电压           | ±12V~±15V DC（典型功耗±20 mA）                                     |

| 封装               | 超薄PCB安装式（厚度仅12mm，孔径10mm）                               |

---

 2. 核心技术

- 双霍尔探头+磁平衡闭环技术：

  实时补偿磁场偏移，线性度达 0.05% FS，温漂系数 <10 ppm/°C。

- 自适应增益校准：

  内置 数字温度传感器，通过外接MCU动态补偿温漂（需用户编程）。

- 抗饱和设计：

  可承受 10倍过载（瞬时1000 A）不损坏，恢复时间<1 ms。

---

 3. 典型应用电路

储能变流器（PCS）电流检测：

```plaintext

 电池母线 ───────┬──► HX100-P原边 ────┬──► 变流器功率模块

                │                  │

                ▼                  ▼

         ┌─────────────┐    ┌─────────────┐

         │  HX100-P     │    │  保护电路    │

         │  (闭环检测)  │    │  (过流/短路) │

         └─────────────┘    └─────────────┘

                │

          ┌─────┴─────┐

          ▼           ▼

   ┌─────────────┐ ┌─────────────┐

   │  信号调理    │ │  MCU        │

   │  (增益/滤波) │ │  (ADC采样)  │

   └─────────────┘ └─────────────┘

```

- 输出校准：

  通过外接 16-bit ADC（如ADS131M04）实现±0.1%系统级精度。

- EMC设计：

  信号线需加 π型滤波（如100Ω+100nF+100Ω）。

---

 4. 竞品对比

| 型号         | HX100-P          | CSA-1V（Allegro）   | LAH 100-P（LEM）    |

|------------------|------------------|---------------------|---------------------|

| 技术         | 闭环霍尔         | 开环霍尔            | 磁通门              |

| 精度         | ±0.15% FS        | ±1% FS              | ±0.2% FS            |

| 带宽         | 300 kHz          | 120 kHz             | 500 kHz             |

| 核心优势     | 超高精度+低温漂  | 低成本              | 超高频响应          |

---

 5. 设计注意事项

1. 热设计：

   - 大电流连续工作时，需确保环境温度≤85°C（超温会触发内部保护）。

2. 安装精度：

   - 原边导体必须 居中对齐孔径，偏心误差>0.5mm会导致±0.2%附加误差。

3. 电源噪声抑制：

   - 使用 LDO稳压器（如TPS7A4700）供电，PSRR需>60dB@100kHz。

---

 6. 开发支持

- 评估套件：

  HX100-P-eval-KIT 含隔离电源、信号调理板和LabVIEW分析软件。

- 校准指南：

  LEM提供 两点/多点校准算法（需配合MCU实现）。

---

 7. 总结

HX100-P 凭借 0.15%精度+300kHz带宽，是以下场景的理想选择：

- 高精度电能计量（如充电桩电能表）。

- 高端伺服系统（如半导体设备精密运动控制）。

采购提示：

- 标准交期10-14周，扩展量程（±200A）需定制。

- 替代方案（高频场景）：LEM LAH 100-P（磁通门技术）。

获取 样片 或 技术支持，请联系LEM官方授权分销商。
