HCPL-4506

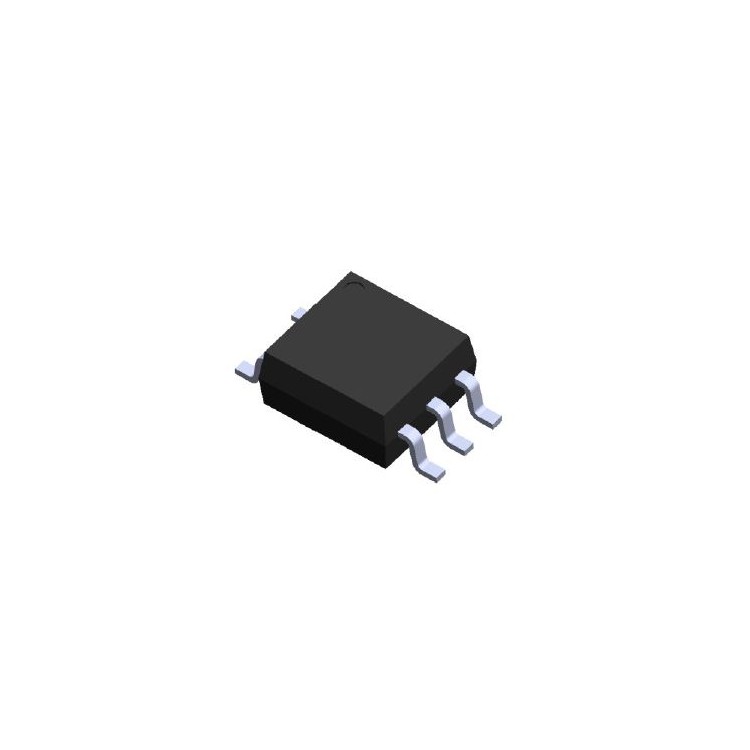

 HCPL-4506 高速光耦隔离IGBT驱动器详情

HCPL-4506 是 Broadcom（博通） 推出的 高性能光耦隔离IGBT驱动器，专为 工业电机控制、新能源逆变器和高压电源系统 设计，具有 高驱动电流、快速响应和强抗干扰能力。以下是其核心信息：

---

 1. 关键特性

| 参数               | 规格                                                                 |

|------------------------|-------------------------------------------------------------------------|

| 隔离电压           | 5,000 Vrms（1分钟，UL 1577/IEC 60747-5-5认证）                     |

| 峰值输出电流       | ±2.5 A（直接驱动1200V IGBT模块）                                   |

| 开关速度           | - 导通时间（ton）：100 ns（典型）<br>- 关断时间（toff）：80 ns（典型）  |

| 共模抑制比（CMR）  | ±50 kV/μs（高抗干扰能力）                                          |

| 工作温度           | -40°C ~ +110°C（工业级）                                               |

| 封装               | DIP-8（直插式，爬电距离≥8mm）                                      |

---

 2. 内部结构与保护功能

```plaintext

  ┌───────────────┐       ┌───────────────┐

  │  输入侧        │       │  输出侧        │

  │  (LED)        ├──光耦合─►│  推挽输出     ├──► IGBT栅极

  └───────────────┘       ├───────────────┤

                            │  UVLO保护      │

                            │ 短路保护       │

                            └───────────────┘

```

- 欠压锁定（UVLO）：阈值典型值12 V，防止低电压误触发。

- 短路保护：自动限制输出电流，保护IGBT。

---

 3. 典型应用电路

IGBT驱动设计：

```plaintext

  PWM控制器 ──┬──► HCPL-4506输入 ──┬──► IGBT栅极

             │                    │

             ▼  GND隔离           ▼ 栅极电阻Rg

  控制器GND ──┴── 光耦输出侧GND ──┴── IGBT发射极

```

- 栅极电阻（Rg）选择：根据IGBT规格计算（例：1200V/100A IGBT常用Rg=5Ω）。

---

 4. 应用场景

- 工业变频器：驱动IGBT/SiC模块（如三菱、英飞凌系列）。

- 新能源系统：光伏逆变器、车载充电机（OBC）。

- 高压电源：UPS、医疗X光机电源。

---

 5. 竞品对比

| 型号       | HCPL-4506    | TLP350（东芝）  | ACPL-332J（Broadcom） |

|----------------|-------------|----------------|----------------------|

| 驱动电流   | ±2.5 A      | ±0.5 A         | ±4.0 A               |

| 隔离电压   | 5 kVrms     | 3.75 kVrms     | 5 kVrms              |

| 开关速度   | 100 ns      | 400 ns         | 80 ns                |

| 优势       | 平衡性能    | 低成本          | 超高驱动能力         |

---

 6. 设计注意事项

1. 栅极驱动电阻：

   - Rg过小可能导致IGBT开关损耗增加，过大则延长开关时间。

2. 电源去耦：

   - 输出侧VCC需并联 0.1 μF陶瓷电容 + 10 μF电解电容（抑制高频噪声）。

3. PCB布局：

   - 输入/输出地平面分离，最小间距≥8 mm。

---

 7. 开发资源

- [官方数据手册](https://docs.broadcom.com/doc/HCPL-4506-DS-001)

- [应用笔记（IGBT驱动设计）](https://www.broadcom.com/products/optocouplers/industrial/gate-drive)

---

 8. 总结

HCPL-4506 凭借 ±2.5 A驱动电流、100 ns响应和5 kV隔离，是以下场景的理想选择：

- 中功率IGBT驱动（如50-200 kW变频器）。

- 高噪声环境（如工业电机控制）。

推荐替代方案：

- 若需更高驱动电流：ACPL-332J（±4.0 A）。

- 若需更低成本：TLP350（±0.5 A）。

如需样品或技术支持，请联系 Broadcom授权代理商。
