T型槽铸铁平台选购方法指南:尺寸匹配与工艺售后

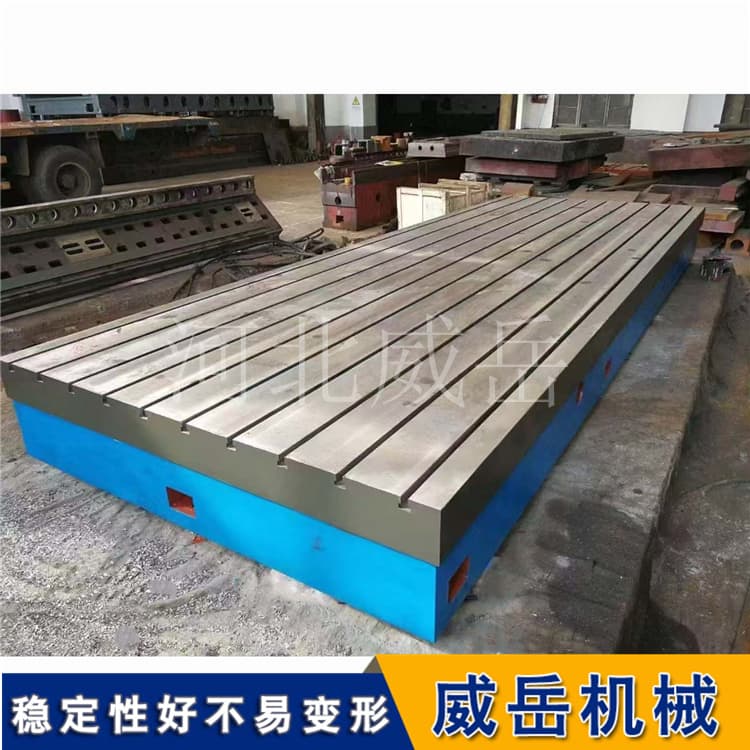

1.单T型槽结构平台
基础型结构沿平台纵向开设1-3条标准槽（常见槽宽14/18/22mm），槽间距通常为150mm的整数倍。这种结构多用于小型检测平台，如某品牌HT200-1000×750mm平台自重仅280kg，却可承受3t集中载荷。其优势在于加工简便，但需注意单槽结构的抗扭性能较弱，长宽比超过2:1时需增加底部加强筋。
2.网格型T槽平台
采用纵横交错的槽道设计，形成棋盘式布局。某汽车变速箱生产线使用的QT500-7材质网格平台，槽道交叉处设计有Φ20mm排屑孔，配合真空吸附系统可实现自动化清洁。这种结构的平面度可达0.02mm/m²，但铸造时需采用阶梯式浇注系统以避免冷隔问题。实测表明，网格结构比单槽结构的刚性提升25%，特别适合五轴联动机床的安装。
3.模块化组合平台
创新性的拼接设计，通过定点销和液压锁紧装置实现多平台无缝连接。某飞机装配车间采用的组合平台系统，单个模块尺寸1000×1000mm，拼接后整体平面度仍保持0.05mm/10m。这类平台采用QT600-3材质，边缘设计有45°倒角与密封槽，防止切削液渗入接缝。模块化结构使平台扩展性大幅提升，但单件成本比整体铸造平台高20%。
4.带减震结构的复合平台
在铸铁基体与工作面之间加入高分子阻尼层的新型设计。某仪器企业测试数据显示，这种结构可将外界振动传递率降低60%。其核心工艺是将聚氨酯弹性体浇注在预先设计的铸铁空腔内，固化后形成"三明治"结构。需要注意的是，减震层会使平台热传导性能下降，环境温度波动超过±5℃/h时需进行补偿校准。
三、材质与结构的协同优化
先进制造需求推动着T型槽平台的复合化发展。某德国品牌推出的QT700-2+HT300双金属平台，工作面采用高硬度球铁，基体使用灰铁，通过梯度铸造技术实现冶金结合。这种设计既保证了槽口耐磨性，又利用灰铁阻尼特性共振。在风电叶片模具平台应用中，其疲劳寿命达到普通平台的2.7倍。
维护方面，不同材质的平台需区别对待。灰铸铁平台建议每6个月进行一次防锈涂层维护，球铁平台则需关注槽口磨损状况。结构复杂的网格平台清洁时应避免高压水枪直射槽道交叉处，防止密封胶失效。根据GB/T22095-2008标准，平台使用3年后需进行全尺寸精度检测，网格节点处的变形量不得超过0.03mm。
