STM32U585

 STM32U585 超低功耗安全微控制器详情

 概述

STM32U585 是STMicroelectronics推出的新一代安全型Cortex-M33微控制器，基于40nm工艺制程，在STM32U5系列中平衡了高性能与超低功耗特性，内置Arm TrustZone技术，面向IoT安全终端和智能传感应用。

 关键特性

| 参数 | 规格 |

|------|------|

| 内核 | Cortex-M33 @160MHz(带FPU) |

| 安全架构 | TrustZone+ST安全服务(SESIP3认证) |

| 功耗表现 | 25μA/MHz(运行)/1.2μA(待机) |

| 存储配置 | 2MB Flash+786KB SRAM(带ECC) |

| 加密引擎 | AES-256/PKA/TRNG |

| 封装 | UFQFPN48/UFBGA169 |

 安全架构解析

 1. 多层防护体系

```

┌───────────────────┐

│ 应用层安全(TFM/PSA) │

├───────────────────┤

│ 运行时防护(MPU/TrustZone)│

├───────────────────┤

│ 硬件级安全(PCROP/RDP) │

└───────────────────┘

```

 2. 安全外设

- 安全存储区：独立128KB Flash

- 防篡改检测：6个监测通道

- 生命周期管理：RDP0/1/2三级控制

 3. 低功耗技术

- 智能电压调节：8种电源模式

- 动态频率调整：16MHz-160MHz无级变速

- 外设自主运行：支持停机模式数据采集

 开发支持

 1. 专用开发工具

- NUCLEO-U585ZI-Q：

  - 板载STlink-V3E

  - 兼容Arduino接口

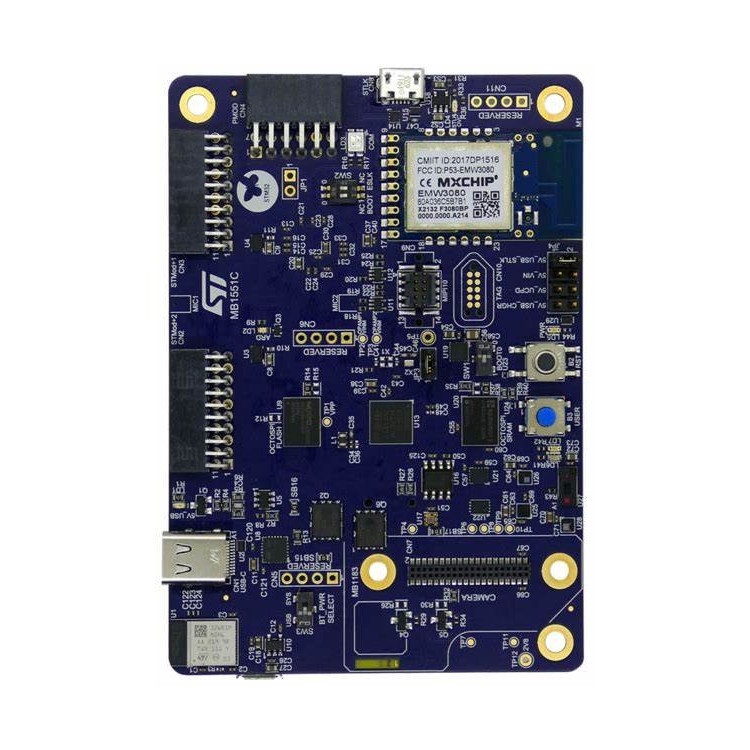

- B-U585I-IOT02A：

  - 多传感器扩展

  - Wi-Fi/蓝牙模块

 2. 软件资源

| 组件 | 说明 |

|------|------|

| STM32CubeU5 | HAL/LL库+安全中间件 |

| TF-M | 符合PSA认证的固件 |

| X-CUBE-SBSFU | 安全固件更新方案 |

 典型应用场景

 1. 安全支付终端

```mermaid

graph TB

    A[指纹传感器] --> B(U585安全区)

    B --> C[加密交易数据]

    C --> D[4G模块]

```

 2. 智能表计系统

- 功耗预算：

  ```

  采集阶段：1mA @8MHz

  通信阶段：15mA @80MHz

  休眠状态：1.5μA

  ```

 设计要点

 1. 安全实施建议

1. 启用Secure Boot + Secure Firmware Update

2. 敏感数据仅存储于安全Flash区域

3. 定期更新设备安全凭证

 2. 低功耗设计

- 使用LPUART替代标准UART

- 配置DMAMUX实现外设自治

- 优化唤醒源管理

 性能基准

| 测试项 | 数值 |

|--------|------|

| CoreMark | 420 |

| AES-256吞吐量 | 150Mbps |

| 安全启动时间 | <200ms |

 选型对比

| 型号 | 关键差异 | 适用场景 |

|------|----------|----------|

| U585 | 平衡型 | 通用安全设备 |

| U575 | 成本优化 | 基础安全需求 |

| U595 | 性能增强 | 高端应用 |

官方资源：[STM32U585产品页面](https://www.st.com/en/microcontrollers-microprocessors/stm32u585.html)
