STM32H750

 STM32H750 高性能经济型微控制器详情

 概述

STM32H750 是STMicroelectronics推出的高性价比Cortex-M7微控制器，属于STM32H7系列，与H743共享相同的外设但减少片上Flash容量，通过外部存储器接口实现低成本高性能方案。

 关键特性

| 参数 | 规格 |

|------|------|

| 内核 | Cortex-M7 @480MHz(带双精度FPU) |

| 片上存储 | 128KB Flash/1MB SRAM |

| 外部总线 | 32位FMC/8位QSPI |

| 图形加速 | Chrom-ART加速器 |

| 工作温度 | -40°C至+85°C |

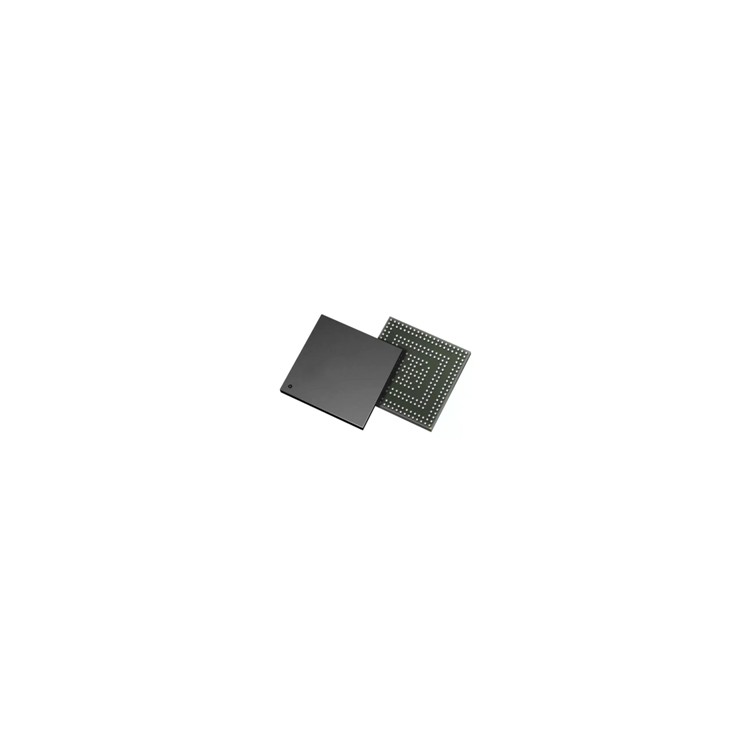

| 封装 | LQFP144/TFBGA216 |

 核心优势

 1. 存储配置方案

```

┌───────────────┐

│  外部QSPI Flash  │ (扩展16MB)

├───────────────┤

│  外部SDRAM      │ (扩展32MB@100MHz)

├───────────────┤

│  内部SRAM       │ 1MB(带ECC)

└───────────────┘

```

 2. 性能表现

- CoreMark：2020分(与H743相同)

- 图形处理：

  - 2D加速(Chrom-ART)

  - 支持RGB888接口

 3. 典型BOM成本

- 相比H743降低30%

- 推荐搭配W25Q64JV(8MB QSPI Flash)

 开发支持

 1. 专用开发板

- STM32H750B-DK Discovery Kit

  - 4.3寸480x272 LCD

  - 64MB SDRAM

  - 128MB QSPI Flash

 2. 软件优化

- XIP(就地执行)配置指南

- 外部存储器加速算法库

- LTDC图形应用示例

 应用场景

- GUI应用：

  ```

  QSPI(程序) → H750 → SDRAM(数据) → LTDC → LCD

  ```

- 工业控制：

  ```c

  // 使用CCM RAM实现零延迟控制

  __attribute__((section(".ccmram"))) void ISR_Handler()

  ```

 选型对比

| 型号 | Flash | 关键差异 |

|------|-------|----------|

| H750 | 128KB | 需外扩存储 |

| H743 | 2MB | 全集成方案 |

| H723 | 1MB | 新型号 |

设计资源：[ST官网H750页面](https://www.st.com/en/microcontrollers-microprocessors/stm32h750-value-line.html)
