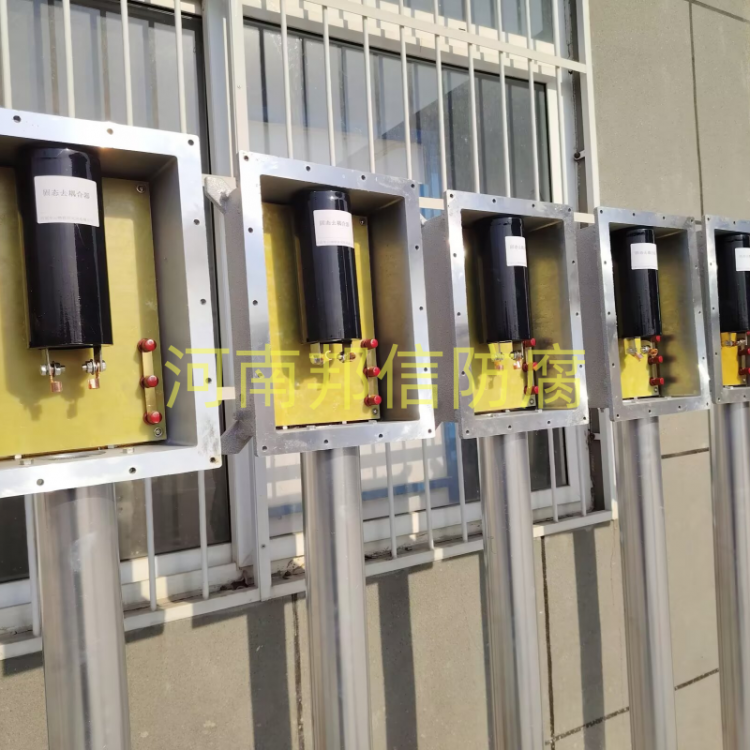

钢制管道直流干扰极性排流器油气管道电磁干扰防护固态去耦合器

工作原理 极性排流器内部主要由具有单向导通特性的二极管等元件构成1。当钢制管道电位高于排流地床电位时，二极管导通，管道上的直流杂散电流通过排流器流向排流地床，实现排流；而当管道电位低于排流地床电位时，二极管截止，阻止电流从排流地床流向管道，避免了杂散电流对管道的反向腐蚀。 技术参数 稳态电流：指排流器能够长期稳定通过的电流值，不同型号的排流器稳态电流不同，如有的产品稳态电流为 10A、12A、45A 等245。 通态压降：电流通过排流器时在其两端产生的电压降，一般要求通态压降较小，如小于 0.3V 或 0.9V 等，以减少能量损耗。 瞬态电流：排流器能够承受的瞬间最大电流，例如 150A，这一参数体现了排流器应对突发大电流情况的能力。 反向耐压：排流器承受反向电压的能力，通常为 30V 左右，确保在管道电位低于排流地床电位时，排流器能有效截止电流。 工作温度：一般在 - 45℃至 60℃的环境下能正常工作，适应不同的气候条件45。 应用场景 轨道交通附近的钢制管道：在地铁、轻轨等城市轨道交通系统中，列车运行会产生杂散电流，这些杂散电流可能会对附近的钢制管道造成腐蚀。极性排流器可安装在钢轨与排流地床之间，或管道与排流地床之间，阻止杂散电流对管道的腐蚀。 长输油气管道：当长输油气管道与高压输电线路、电气化铁路等平行敷设时，容易受到直流杂散电流的干扰。安装极性排流器可以将管道上的杂散电流排流到地床，保护管道免受腐蚀。 城市燃气管道：城市燃气管道与地铁线路交叉或靠近时，存在杂散电流引发腐蚀穿孔的风险。极性排流器与牺牲阳极联合使用，可避免反向电流导致阳极失效，保护燃气管道安全。 安装要点 线路连接：极性排流器由排流器主体、黑色和红色两根导线构成。黑色为负极，连接被保护的钢制管道；红色为正极，连接排流地床，线路连接应确保无短路或开路。 安装位置：应安装在靠近干扰源或管道受干扰严重的部位，如在管道与地铁线路、电气化铁路等接近的地段。同时，要便于维护和检查，避免安装在易积水、易受机械损伤的地方。 接地要求：排流地床的接地电阻应符合相关要求，一般接地电阻应不大于 4Ω，以保证排流效果
