LT3433

 LT3433 高压降压型开关稳压器详情

 概述

LT3433 是ADI（原Linear Technology）推出的高压降压型开关稳压器，支持高达60V的输入电压，内置1.5A开关，为工业、汽车等高电压应用提供高效电源转换方案。

 关键特性

| 参数 | 规格 |

|------|------|

| 输入电压范围 | 3.5V-60V |

| 输出电压范围 | 1.25V-55V(可调) |

| 输出电流 | 1.5A(峰值) |

| 开关频率 | 200kHz(可同步至300kHz) |

| 效率 | 95% @12V→5V |

| 工作温度 | -40°C至+125°C |

| 封装 | 16-lead TSSOP |

 核心架构

 1. 高压设计

- 60V工艺技术：

  - 集成高压启动电路

  - 输入瞬态保护(100V脉冲)

 2. 控制特性

```math

V_{OUT} = 1.25V × (1 + \frac{R_1}{R_2})

```

- 电流模式控制

- 可编程软启动

 3. 保护功能

- 逐周期电流限制

- 热关断保护

- 输入欠压锁定(UVLO)

 典型应用

 1. 工业电源转换

```

24V工业总线 → LT3433 → 5V/1A

               ↑

           反馈分压网络

```

 2. 汽车电子供电

```text

电池(9V-36V) → LT3433 → 3.3V(MCU系统)

                  │

               ┌─┴─┐

              EMI滤波器

```

 设计要点

1. 元件选型：

   - 电感：10μH-47μH(低DCR)

   - 二极管：60V/3A肖特基(Schottky)

   - 输入电容：≥100μF(耐压80V)

2. PCB布局：

   - 开关回路面积最小化

   - 敏感模拟地单独走线

   - 使用4层板为佳

3. 热管理：

   - 最大功耗计算：

   ```math

   P_{loss} = (1 - \frac{V_{OUT}}{V_{IN}}) × I_{OUT}

   ```

   - 建议铜箔面积≥2cm²

 性能对比

| 型号 | 输入电压 | 输出电流 | 关键差异 |

|------|----------|----------|----------|

| LT3433 | 60V | 1.5A | 高压紧凑方案 |

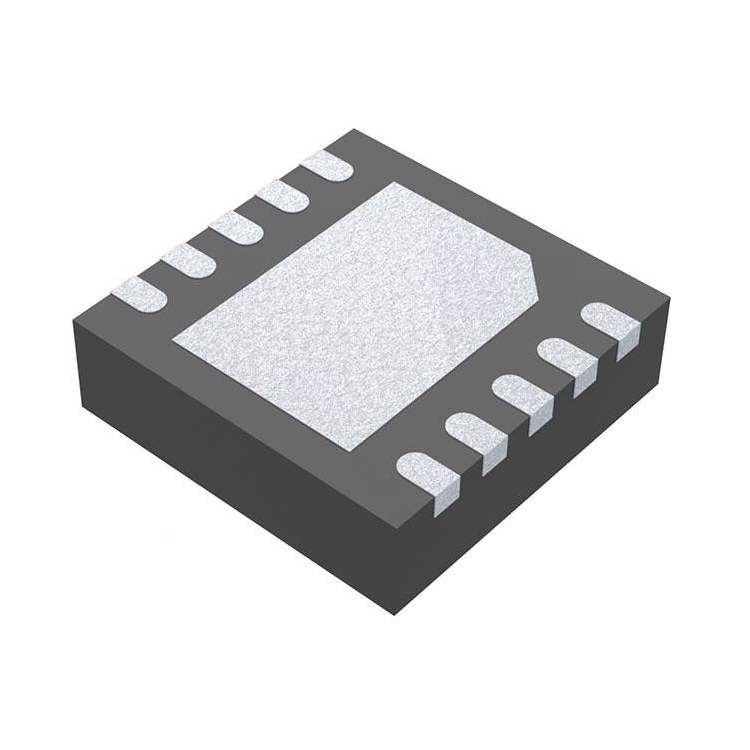

| LT8640S | 65V | 8A | 更高电流 |

| TPS54360 | 60V | 3.5A | 集成MOSFET |

 开发支持

- DC1614A 演示板

- LTspice仿真模型

- 汽车级版本(LT3433MP)

技术文档：[LT3433完整规格书](https://www.analog.com/cn/products/lt3433.html)
