ADSP-21489

 ADSP-21489 SHARC音频处理器详情

 概述

ADSP-21489 是ADI(Analog Devices)推出的 SHARC系列 浮点DSP处理器，专注于高性能音频处理，采用 Super Harvard架构，主要面向专业音频设备、汽车音响和军 事声纳应用。

 关键特性

| 参数 | 规格 |

|------|------|

| 内核架构 | 32/40-bit浮点SHARC+ |

| 主频 | 450MHz(2.7GFLOPS) |

| 内存配置 | 5Mb片上SRAM(带ECC) |

| 音频接口 | 8x S/PDIF, 12x I2S |

| 工作电压 | 1.2V(内核)/3.3V(I/O) |

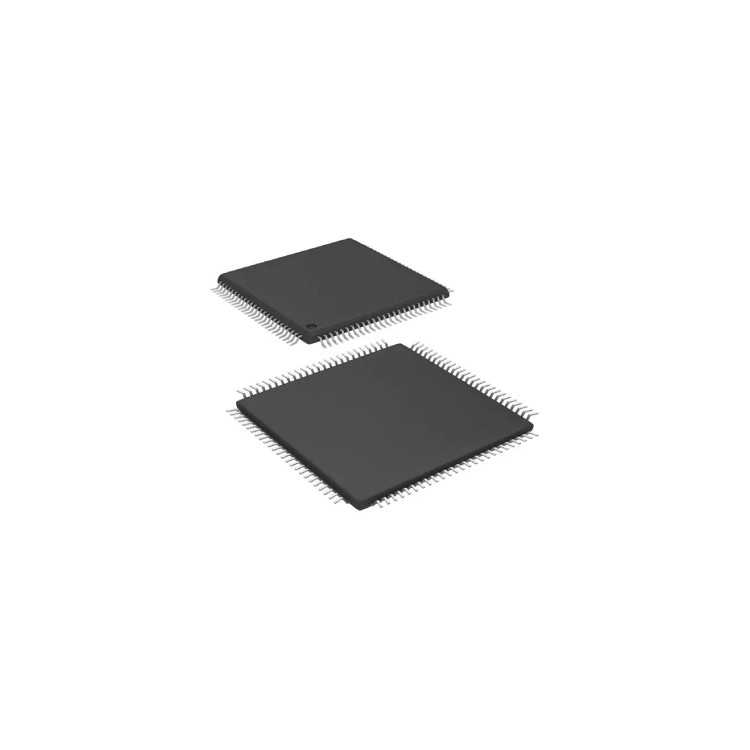

| 封装 | 176-lead LQFP |

 核心架构

 1. 计算性能

- 单周期完成浮点乘加运算

- 并行处理单元(2x ALU, 2x MAC)

- 零开销循环硬件支持

 2. 音频专用外设

- 采样率转换器(异步SRC)

- 数字音频接口(DAI)

- 硬件加速滤波器(FIR/IIR)

 3. 开发支持

- 完整音频算法库：

  - 混响/均衡器

  - 主动降噪

  - 波束成形

 典型应用

- 专业音频调音台

- 汽车主动噪声控制

- 军 用声纳处理

- 沉浸式3D音频系统

- 高端Hi-Fi处理器

 开发工具链

 1. 硬件工具

- ADSP-21489 EZ-KIT 评估板

- USB-ICE-1000 仿真器

 2. 软件生态

- CrossCore Embedded Studio(IDE)

- VisualDSP++ 兼容模式

- 提供Audio Weaver集成支持

 性能对比

| 型号 | 内核 | 主频 | 音频接口 |

|------|------|------|----------|

| ADSP-21489 | SHARC+ | 450MHz | 8x S/PDIF |

| ADSP-21483 | SHARC | 400MHz | 6x S/PDIF |

| ADSP-21584 | 双核SHARC+ | 500MHz | 带USB Audio |

 设计要点

1. 电源设计：

   - 需3路独立电源(内核/PLL/IO)

   - 建议使用ADP1741稳压器

2. 时钟系统：

   - 支持19.2/22.5792/24.576MHz主时钟

   - 需专用PLL滤波电路

3. PCB布局：

   - 6层板起设计

   - 音频信号与数字信号分区

 市场定位

相比通用DSP的优势：

▶ 专业音频指令集优化

▶ 硬件音频接口集成

▶ 超低延迟处理(<1ms)

备注：停产通知(建议升级至ADSP-215xx系列)

官方资源: [ADI ADSP-21489页面](https://www.analog.com/cn/products/adsp-21489.html)
