M57959

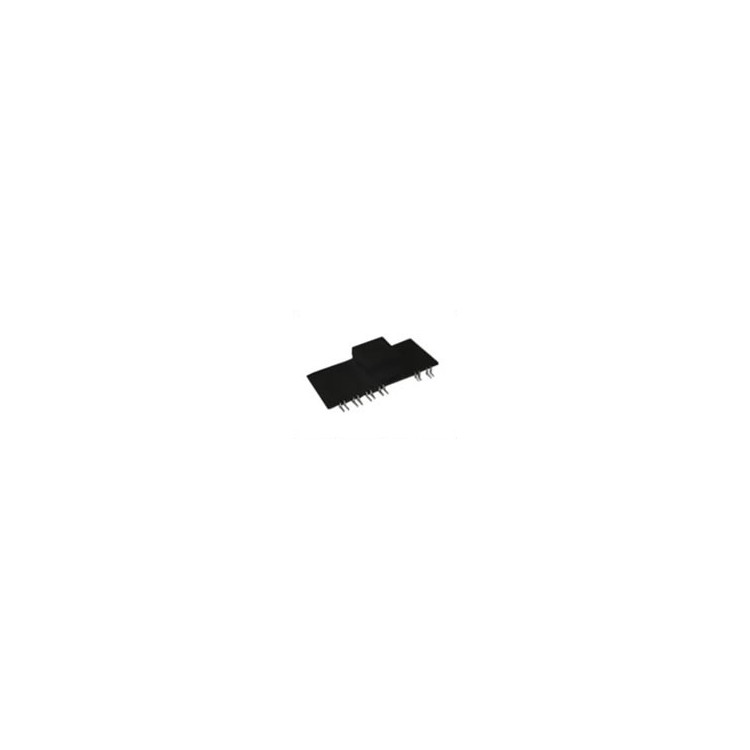

 M57959 IGBT驱动模块详情

 概述

M57959是三菱电机(Mitsubishi Electric)推出的中功率IGBT驱动厚膜集成电路，是经典M57962的衍生型号，主要针对中小功率IGBT模块的驱动需求。

 关键特性对比(M57959 vs M57962)

| 参数 | M57959 | M57962 |

|------|--------|--------|

| 峰值输出电流 | ±2A | ±5A |

| 最大工作电压 | 25V | 35V |

| 绝缘电压 | 2500Vrms | 2500Vrms |

| 封装尺寸 | 更小 | 标准 |

| 典型应用功率 | <50kW | <200kW |

 核心功能

 1. 驱动特性

- 内置高速光耦隔离(典型传播延迟0.5μs)

- 典型驱动输出电压:+15V/-10V

- 内置VCE饱和压降检测(Desat保护)

 2. 保护机制

- 短路保护响应时间<10μs

- 驱动电源欠压锁定(UVLO)

- 故障状态反馈信号

 3. 典型连接方式

```

VCC ---+---+--- IGBT_Gate

        |   |

       Rg  D(快恢复)

        |   |

VEE ----+   +--- IGBT_Emitter

```

 应用领域

- 中小功率变频器(5.5-37kW)

- 伺服驱动器

- 光伏逆变器

- 电磁炉/感应加热设备

- 电梯控制系统

 使用注意事项

1. 栅极电阻(Rg)选择标准：

   - 600V IGBT: 10-33Ω

   - 1200V IGBT: 15-47Ω

2. 推荐外围元件：

   - 自举电容: 0.47-1μF/50V

   - 快恢复二极管: UF4007等级

3. PCB布局要求：

   - 驱动回路面积<5cm²

   - 光耦输入/输出严格隔离

 替代方案

对于新设计建议考虑：

1. 1ED020I12-F2 (Infineon)

   - 集成度更高

   - 传输延迟更短(150ns)

2. TLP350 (Toshiba)

   - 光耦驱动一体化

   - 体积更小

 总结

M57959作为经典驱动模块：

✔️ 优点：

- 久经市场验证的可靠性

- 简洁的外围电路设计

- 良好的抗干扰性

✖️ 局限性：

- 驱动能力有限(最大2A)

- 响应速度较新型号慢

- 封装尺寸较大

适用于成本敏感型且可靠性要求高的中小功率IGBT驱动场景。
