 IGBT电源模块技术详解（2024版）

---

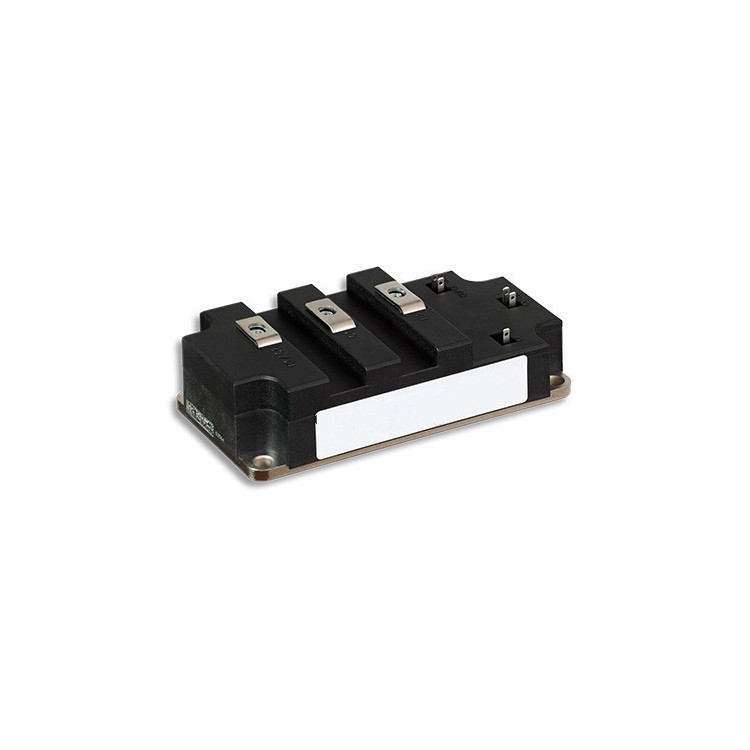

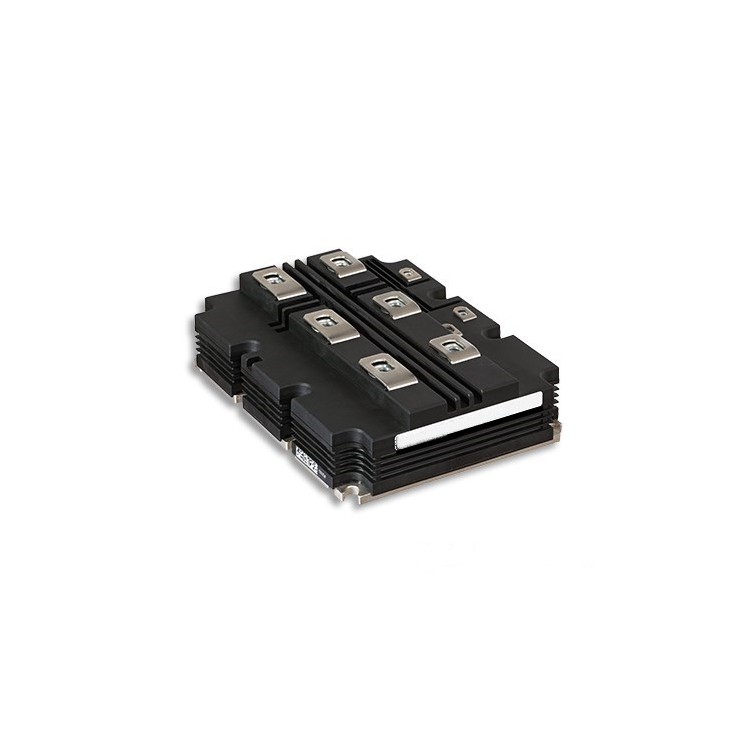

 一、IGBT模块核心架构

1. 内部结构组成

   - 芯片层：IGBT与FRD（快恢复二极管）并联

   - DBC基板：AlN陶瓷（热导率180W/mK）+铜层

   - 封装技术：

     - 标准型：环氧树脂+硅凝胶灌封

     - 高性能型：真空焊接+无绑定线（SKiN技术）

2. 电路拓扑对比

   | 拓扑类型 | 电压等级 | 效率 | 适用场景 |

   |----------|----------|------|----------|

   | 半桥     | 600-1700V | 98% | 工业变频器 |

   | 全桥     | 1200-3300V | 97% | 新能源发电 |

   | 三电平   | 1700-6500V | 99% | 高压变频 |

---

 二、关键性能参数

1. 静态特性

   - 饱和压降（Vce(sat)）：1.55V@100A（以Infineon FF450R 12ME4为例）

   - 热阻（Rth(j-c)）：0.12K/W（PrimePACK™封装）

2. 动态特性

   | 参数          | 标准IGBT | SiC混合模块 | 优势对比 |

   |---------------|----------|-------------|----------|

   | 开通损耗（Eon） | 3mJ      | 1.2mJ       | -60%     |

   | 关断损耗（Eoff）| 2.5mJ    | 0.8mJ       | -68%     |

   | 反向恢复电荷Qrr | 5μC      | 0.2μC       | -96%     |

3. 可靠性指标

   - 功率循环次数：>50万次（ΔTj=80K）

   - 绝缘耐压：AC 4kV/1min（UL认证）

---

 三、主流厂商型号对比

| 品牌       | 代表型号         | 电压/电流 | 特殊技术               | 典型应用           |

|------------|------------------|-----------|------------------------|--------------------|

| 英飞凌 | FF900R 12ME4      | 1200V/900A| .XT焊接技术            | 风电变流器         |

| 三菱   | CM600DU-24NFH   | 1200V/600A| 第七代硅片技术         | 工业伺服驱动       |

| 富士   | 2MBI300XNE120   | 1200V/300A| RC-IGBT（反向导通）    | 光伏逆变器         |

| 赛米控 | SKM400GB12T4    | 1200V/400A| 无绑定线封装           | 电动汽车电驱       |

| 中车时代 | TGA300Q8S41    | 1700V/300A| 自主芯片+铜基板        | 高铁牵引系统       |

---

 四、选型设计指南

1. 选型计算公式

   - 电流计算：

     \[

     I_{module} = \frac{P_{out}}{\sqrt{3} \times V_{bus} \times \eta \times PF} \times 1.5（冗余系数）

     \]

   - 散热设计：

     \[

     T_j = T_a + (R_{th(j-a)} \times P_{loss})

     \]

     （建议Tj≤125℃）

2. 拓扑匹配原则

   ```mermaid

   graph TD

       A[应用需求] --> B{功率等级}

       B -->|≤50kW| C[半桥模块]

       B -->|50-500kW| D[六单元模块]

       B -->|>500kW| E[三电平NPC]

       C --> F[工业电机]

       D --> G[储能PCS]

       E --> H[HVDC输电]

   ```

---

 五、驱动与保护设计

1. 驱动电路要求

   - 栅极电压：+15V/-8V（推荐值）

   - 驱动电流：

     \[

     I_g = \frac{Q_g}{t_{rise}}（例：Q_g=300nC,t_r=100ns → I_g=3A）

     \]

   - 推荐驱动IC：

     - 英飞凌1ED3321MC12H（5kV隔离）

     - TI UCC5350（4A峰值）

2. 保护机制

   - 短路保护：DESAT检测（阈值7V±5%）

   - 过温保护：NTC（β=3435K）

   - 有源钳位：TVS管（如SMCJ170A）

---

 六、应用案例

1. 光伏逆变器方案

   - 型号：Infineon F3L400R 12W3S5

   - 参数：

     - 三电平拓扑

     - 效率>99%

     - 开关频率32kHz

   - 散热设计：液冷（ΔT<30℃）

2. 电动汽车电驱

   - 型号：HybridPACK Drive

   - 关键技术：

     - 双面水冷

     - 峰值功率200kW

     - 结温监控精度±3℃

---

 七、失效分析与维护

1. 常见失效模式

   | 失效现象       | 根本原因                | 解决方案              |

   |----------------|-------------------------|-----------------------|

   | Vce升高20%     | 绑定线脱落              | 改用烧结技术          |

   | 绝缘失效       | 硅凝胶老化              | 定期检测（建议5年）   |

   | 驱动波形畸变   | 栅极电阻劣化            | 更换低感电阻（<5nH）  |

2. 寿命预测模型

   \[

   N_f = A \times (\Delta T_j)^{-3.5} \times t_{on}^{0.7}

   \]

   （A：材料常数，典型值1.2×10⁹）

---

 八、2024技术趋势

1. 材料创新

   - SiC混合模块：开关损耗再降30%

   - 银烧结技术：热阻降低50%

2. 智能集成

   - 内置：

     - 电流传感器（±1%精度）

     - 温度预测算法

   - 支持：

     - 数字孪生接口

     - PHM（预测性健康管理）

3. 封装演进

   - 3D功率集成：芯片堆叠（功率密度>200W/cm³）

   - 无线监测：集成RFID温度上报

---

注：具体设计需参考厂商最新Datasheet（如Infineon 2024年《IGBT模块应用指南》），并遵循以下安全规范：

- 电压测试：1.5倍额定值/10s

- 电流降额：≤80%标称值（高温环境）

- 安装扭矩：M4螺丝5Nm±0.5Nm
