 半桥IGBT模块技术详解

半桥IGBT模块是电力电子系统的核心功率器件，广泛应用于电机驱动、电源转换、新能源发电等领域。以下是关于半桥IGBT模块的全面技术解析：

 1. 基本结构与工作原理

- 拓扑结构：

  - 包含两个IGBT（上管和下管）及对应的反并联二极管

  - 典型配置：高压端IGBT（T1）和低压端IGBT（T2）

- 工作模式：

  - 互补开关（避免直通）

  - 死区时间控制（典型值2-5μs）

 2. 关键性能参数

| 参数 | 典型范围 | 说明 |

|------|----------|------|

| 电压等级 | 600V-6500V | 工业常用1200V/1700V |

| 电流容量 | 10A-1200A | 与散热设计强相关 |

| 开关频率 | 2kHz-100kHz | 高频应用需超快IGBT |

| 导通压降 | 1.8V-3.5V | 影响导通损耗 |

| 开关时间 | 50ns-500ns | 关断拖尾影响损耗 |

 3. 主流封装形式

- EconoDUAL™：

  - 英飞凌标准封装

  - 适用于50-400A应用

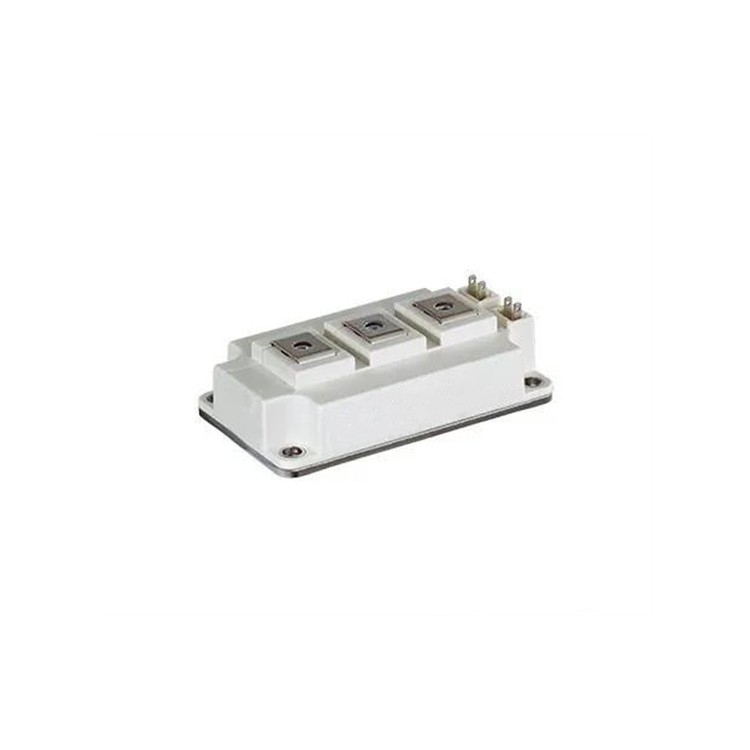

- 62mm：

  - 三菱标准封装

  - 功率密度优化

- PrimePACK™：

  - 大功率封装（300A+）

  - 集成温度传感器

 4. 典型应用场景

- 工业变频器：

  - 型号示例：Infineon FF300R 12KE3

  - 特点：低导通损耗，1200V/300A

- 新能源发电：

  - 光伏逆变器用：SEMIKRON SKM400GB12E4

  - 风电变流器用：三菱CM600DY-24NFH

- 电动汽车：

  - 电机控制器用：Vincotech flow90

 5. 选型技术要点

1. 电压应力分析：

   - 直流母线电压×1.5（安全裕量）

   - 例：800V系统选1200V模块

2. 电流容量计算：

   - 考虑峰值电流（电机启动电流可达3倍额定）

3. 热设计关键：

   - 结温控制（Tj≤125℃）

   - 热阻计算：Rth(j-c) + Rth(c-s) + Rth(s-a)

4. 驱动匹配：

   - 门极电阻选择（影响开关速度）

   - 推荐驱动IC：1EDI20I12-F2

 6. 失效模式与保护

- 常见故障：

  - 过压击穿（Vce超标）

  - 过流损坏（退饱和DESAT）

  - 过热失效（结温超标）

- 保护措施：

  - 缓冲电路（RCD吸收）

  - 实时电流检测（霍尔传感器）

  - 温度监控（NTC+散热器测温）

 7. 安装与测试规范

- 机械安装：

  - 安装扭矩控制（如8Nm±10%）

  - 导热界面材料厚度（0.1mm±0.02mm）

- 电气测试：

  - 静态测试：Vce(sat)、二极管VF

  - 动态测试：开关损耗测量

 8. 技术发展趋势

- SiC混合技术：

  - 英飞凌HybridPACK™

  - 开关损耗降低30%

- 智能集成：

  - 电流/温度传感集成

  - 赛米控SKiN技术（无绑定线）

- 国产化替代：

  - 中车时代电气系列模块

  - 斯达半导M1H系列

 9. 典型型号对比

| 品牌 | 型号 | 规格 | 特点 |

|------|------|------|------|

| 英飞凌 | FF450R 12ME4 | 1200V/450A | 低导通损耗 |

| 三菱 | CM600DY-24NFH | 1200V/600A | 集成NTC |

| 富士 | 2MBI600VX-120 | 1200V/600A | 优化EMI |

| 斯达 | M1H300-12T1 | 1200V/300A | 国产优选 |

 10. 使用注意事项

1. 驱动电路必须确保负压关断（-5V至-15V）

2. 并联使用时需严格匹配参数

3. 定期检测门极电阻（建议每5000小时）

如需特定应用场景（如50kW伺服驱动）的选型建议，请提供详细技术要求！
