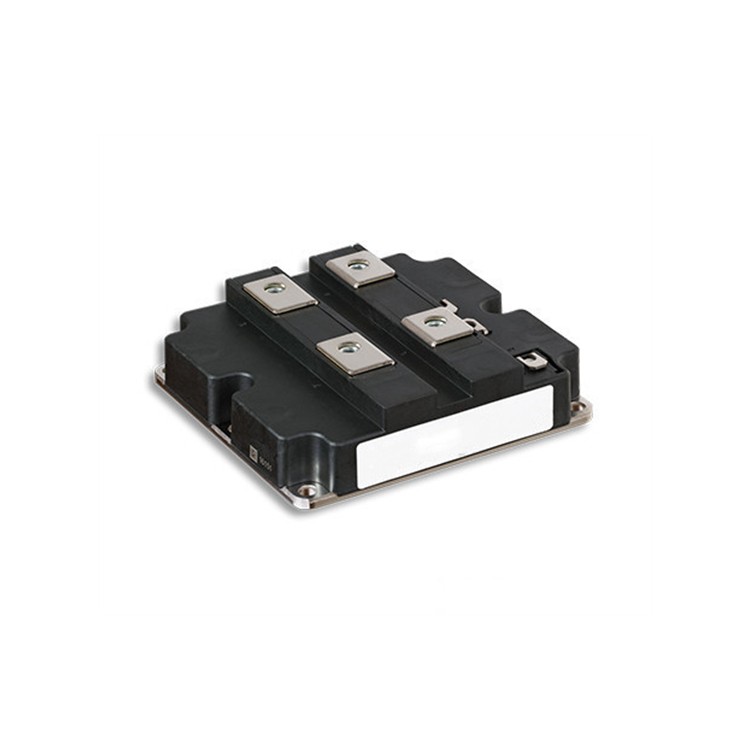

测试仪IGBT模块

测试仪中使用的IGBT（绝缘栅双极型晶体管）模块是确保测试设备高精度、高可靠性和快速响应的核心功率器件，广泛应用于电子负载、电源测试仪、半导体测试设备、高压脉冲发生器等场景。以下是关于测试仪IGBT模块的详细介绍：

---

 1. 测试仪IGBT模块的关键作用

- 高精度功率控制：

  用于调节测试仪的输出电压/电流，确保测试信号的稳定性（如电池测试仪的充放电模拟）。

- 快速动态响应：

  高频开关（可达100kHz以上）以满足高速测试需求（如半导体器件动态特性测试）。

- 高可靠性：

  长时间连续工作（如老化测试仪需24/7运行），需低损耗、耐高温设计。

- 脉冲处理能力：

  支持短时大电流脉冲（如高压绝缘测试仪的瞬间击穿测试）。

---

 2. 测试仪对IGBT模块的特殊要求

| 需求               | 技术要点                                  |

|------------------------|--------------------------------------------|

| 高开关频率         | 降低开关损耗（如采用第三代SiC混合IGBT）。    |

| 低导通压降（Vce）  | 减少热损耗，提升能效（如Infineon TRENCHSTOP™技术）。 |

| 高绝缘耐压         | 输入-输出隔离耐压≥2500V（符合IEC 61010测试设备标准）。 |

| 温度稳定性         | 工作温度范围-40℃~+175℃（工业级标准）。       |

| 抗干扰能力         | 低寄生参数设计，减少EMI对测试信号的干扰。     |

---

 3. 典型测试仪IGBT模块参数

| 参数               | 常见规格                                |

|------------------------|------------------------------------------|

| 电压等级               | 600V/1200V/1700V（依测试电压需求）        |

| 电流容量               | 10A~500A（大电流测试仪需并联模块）        |

| 开关频率               | 20kHz~500kHz（高频测试仪需超快IGBT）      |

| 热阻（Rth-jc）        | ≤0.3℃/W（需配合高效散热设计）             |

| 封装形式               | 模块化（如EASY、62mm等）、单管（TO-247）  |

---

 4. 测试仪中常见IGBT拓扑结构

- Buck/Boost电路：

  用于可编程电源测试仪的电压调节（如Keysight电源测试仪）。

- H桥拓扑：

  实现双向能量流动（如电池测试仪的充放电模拟）。

- 谐振变换器（LLC）：

  高频高效应用（如射频测试仪电源）。

- 脉冲发生器电路：

  短时高压/大电流输出（如耐压测试仪）。

---

 5. 主流测试仪IGBT模块型号推荐

| 品牌       | 型号示例              | 特点                              |

|---------------|-------------------------|--------------------------------------|

| Infineon  | FF300R 12KE3            | 1200V/300A，低导通损耗，适用于大功率测试仪 |

| Mitsubishi| CM300DY-24NFH          | 1200V/300A，集成温度传感器            |

| Fuji Electric | 2MBI300VN-120        | 1200V/300A，优化开关特性              |

| SEMIKRON  | SKM400GB12T4          | 1200V/400A，汽车级可靠性              |

| STMicro   | STGW40H65DFB          | 650V/40A，TO-247封装，小功率测试仪适用 |

---

 6. 测试仪IGBT模块选型要点

1. 电压/电流需求：

   - 测试仪最大输出电压决定IGBT电压等级（如1kV测试需1700V模块）。

   - 峰值电流需留50%余量（避免瞬态过流损坏）。

2. 开关频率：

   - 高频测试（如RF测试）需SiC MOSFET或超快IGBT（如Infineon IKW75N65EH5）。

3. 散热设计：

   - 计算功耗（P=I²×Rds(on) + 开关损耗），选择合适散热器或液冷方案。

4. 保护功能：

   - 集成DESAT（退饱和保护）、Vce监测的驱动电路（如ISO5852S）。

---

 7. 测试仪IGBT模块的失效模式与防护

- 过压击穿：

  添加RC缓冲电路或TVS二极管（如Littelfuse 1.5KE系列）。

- 过流烧毁：

  使用电流霍尔传感器（如LEM LAH-50P）实时监测。

- 过热失效：

  在散热器上安装NTC温度传感器（如EPCOS B57861S0103F040）。

---

 8. 未来趋势

- SiC/GaN替代：

  碳化硅（SiC）模块在高压/高频测试仪中逐步替代硅基IGBT（如Cree CAS300M12BM2）。

- 智能化集成：

  内置电流/温度传感器的IPM模块（如Mitsubishi LV100系列）。

- 数字控制：

  配合FPGA实现纳秒级开关控制（如Xilinx Zynq UltraScale+）。

---

如需具体测试仪场景（如电池测试仪、高压探头）的IGBT选型方案，可提供详细参数进一步分析！
