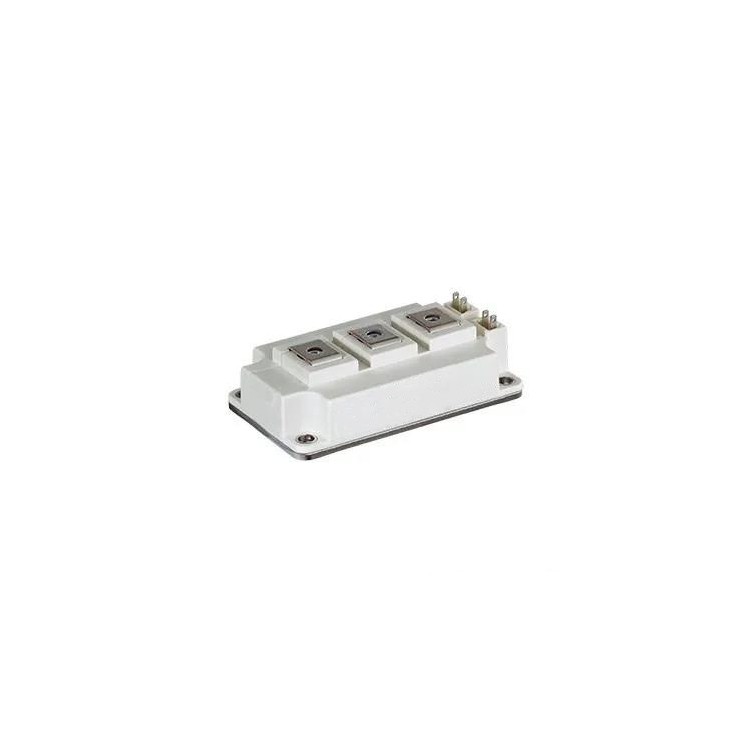

电机IGBT模块

 电机驱动专用IGBT模块技术详解（2024版）

电机驱动IGBT模块是工业变频、电动汽车、伺服系统的核心功率转换器件，其性能直接影响电机控制精度、能效和系统可靠性。以下是针对电机驱动场景的专业技术解析：

---

 一、电机类型与IGBT模块匹配指南

| 电机类型       | 电压/电流需求      | 推荐IGBT模块               | 关键技术要点            |

|--------------------|--------------------|---------------------------|-----------------------|

| 交流异步电机   | 380V-690V/50-800A  | 英飞凌FF600R 12ME4（1200V）| 低谐波PWM调制         |

| 永磁同步电机   | 300V-800V/100-500A | 三菱CM300DY-24S7（1200V） | 高频矢量控制（FOC）   |

| 伺服电机       | 200V-400V/10-100A  | 富士6MBP50RA120（1200V）  | 超低电感封装（<5nH）  |

| 直流无刷电机   | 48V-96V/50-200A    | 英飞凌IKW75N65EH5（650V） | 六步换向优化          |

---

 二、核心参数设计标准

| 参数          | 工业变频要求       | 电动汽车要求       | 精密伺服要求       |

|-------------------|--------------------|--------------------|--------------------|

| 开关频率          | 5-15kHz           | 10-20kHz           | 20-50kHz           |

| 电流纹波          | <10%额定值        | <5%额定值          | <3%额定值          |

| 效率目标          | >97%              | >98%               | >95%               |

| 过载能力          | 150%/60s          | 200%/30s           | 120%/10s           |

| 防护等级          | IP20              | IP67               | IP65               |

---

 三、2024年主流模块对比

| 厂商/型号            | 电压/电流    | 技术亮点                          | 最佳应用场景        |

|--------------------------|-------------|----------------------------------|-------------------|

| 英飞凌FF900R 12ME4   | 1200V/900A  | 双面冷却，.XT技术（R_th,j-c=0.1K/W） | 大功率工业变频    |

| 三菱CM300DY-24S7    | 1200V/300A  | 第7代CSTBT芯片（E_sw↓20%）       | 新能源车主驱      |

| 赛米控SKM400GB12E4  | 1200V/400A  | SKiN无绑定线技术（寿命↑5倍）              | 高端伺服系统      |

| 中车时代CRH200D12   | 1200V/200A  | 国产IGBT7芯片，成本低30%                 | 工业自动化        |

---

 四、关键技术突破

1. 芯片级创新

   - 逆导型结构：V_CE(sat)降至1.3V（富士第8代）

   - 纳米沟槽栅：开关损耗降低25%（英飞凌.7XT）

2. 封装技术

   - 双面直接水冷：热阻<0.08K/W（三菱NX系列）

   - 铜磁复合母排：寄生电感<8nH

3. 智能功能

   - 集成电流传感器（±1%精度）

   - 实时结温估算（误差<3℃）

---

 五、热-力-电耦合设计

1. 散热计算：

   \[

   P_{loss} = (E_{on}+E_{off}) \times f_{sw} + I_{RMS}^2 \times R_{CE(on)}

   \]

   - 允许T_j<150℃（工业级）

2. 振动防护：

   - 谐振频率需>2倍PWM载频（ANSYS模态分析）

   - 推荐安装扭矩：M4螺丝0.8Nm±10%

3. EMC设计：

   - 共模滤波电感计算：

     \[

     L_{cm} = \frac{V_{noise}}{2\pi f_{sw} \times I_{noise}} \quad (\text{典型值1-10mH})

     \]

---

 六、选型决策流程

```mermaid

graph TD

    A[电机类型] -->|异步电机| B[600-1200V标准模块]

    A -->|永磁同步| C[高频低感模块]

    A -->|伺服电机| D[集成驱动IPM]

    B --> E{功率等级}

    C --> F[开关频率]

    D --> G[控制精度]

    E -->|<100kW| H[自然冷却]

    F -->|>20kHz| I[SiC混合方案]

    G -->|±0.1%| J[24位编码器接口]

```

---

 七、典型故障处理

| 现象          | 根本原因              | 解决方案                  |

|-------------------|-----------------------|--------------------------|

| 电机振动异常      | PWM谐波失真          | 优化死区时间（±50ns）    |

| 过流保护触发      | 栅极驱动不足          | 检查V_GE波形   |

| 效率突降          | IGBT老化             | 监测V_CE(sat)  |

| 绝缘失效          | 冷凝水渗透            | 升级封装至IP67           |

---

 八、未来技术趋势

1. 全SiC解决方案：

   - 2025年罗姆量产1200V/400A全SiC模块（效率>99%）

2. AI控制优化：

   - 基于深度学习的参数自整定（响应速度↑40%）

3. 无线传感集成：

   - 通过IGBT驱动链路回传振动/温度数据

---

工程建议：

- 电动汽车主驱优先选择AEC-Q101认证模块（如英飞凌HybridPACK™）

- 工业伺服系统需实测开关损耗（E_on/E_off）

- 国产替代建议进行2000小时高温高湿测试

电机驱动IGBT模块正向高频高效、高集成度、智能化方向发展，建议关注：

1. 东芝第5代低损耗技术量产进展

2. 宽禁带器件与硅基IGBT的混合拓扑

3. 数字孪生在预测性维护中的应用
