电驱系统专用IGBT模块技术详解（2024版）
电驱系统（Electric Drive System）作为新能源车、轨道交通等领域的核心动力单元，其IGBT模块的性能直接决定系统效率、功率密度和可靠性。以下是针对电驱系统的IGBT模块专业技术解析：
---
一、电驱系统对IGBT模块的核心需求
| 参数 | 电动汽车要求 | 轨道交通要求 | 工业电驱要求 |
|-------------------|--------------------|--------------------|--------------------|
| 电压等级 | 400V-800V | 1.7kV-3.3kV | 600V-1.2kV |
| 持续电流 | 300A-800A | 500A-2000A | 100A-600A |
| 峰值电流 | 2倍额定电流 | 1.5倍额定电流 | 1.8倍额定电流 |
| 开关频率 | 10-20kHz | 1-5kHz | 5-15kHz |
| 效率要求 | >98% | >97% | >96% |
| 防护等级 | IP67（车规） | IP65（轨道） | IP20（工业） |
---
二、典型拓扑与模块选型
1. 电动汽车主驱逆变器（400V/800V平台）
- 拓扑结构：三相两电平逆变
- 推荐模块：
- 英飞凌HybridPACK™ DSC（800V/600A 双面冷却）
- 比亚迪BGD400G65（650V/400A 自主封装）
- 关键技术：
- 低电感设计（<10nH）
- 集成电流传感器（±1%精度）

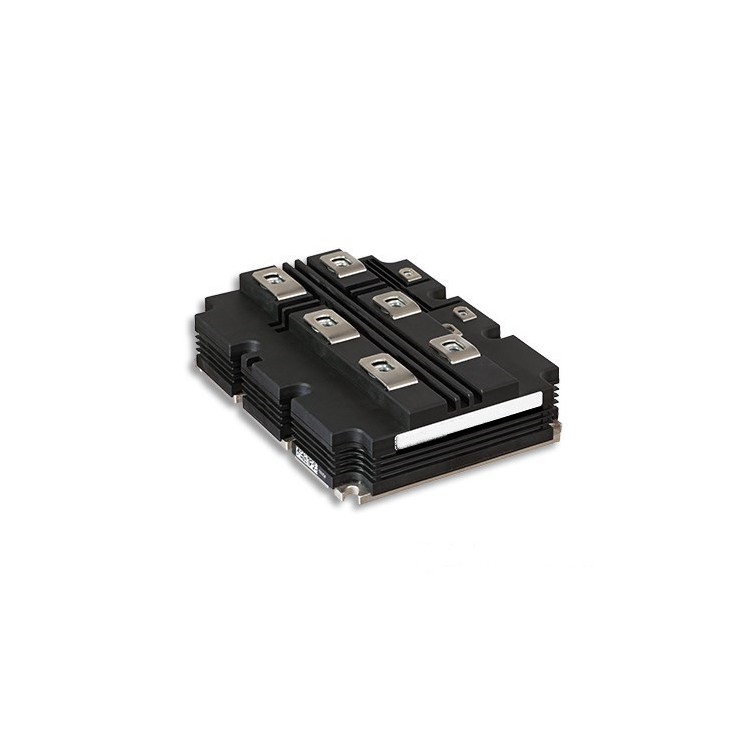

2. 轨道交通牵引变流器
- 拓扑结构：三电平NPC
- 推荐模块：
- 三菱CM1200HC-66S（1.7kV/1.2kA）
- 中车时代CRH300D17（1.7kV/300A）
- 关键技术：
- 压接式封装（耐振动20G）
- 功率循环寿命>50万次
3. 工业伺服驱动
- 拓扑结构：三相PWM逆变
- 推荐模块：
- 富士7MBR50VA120-50（1.2kV/50A）
- 赛米控SEMiX453GD12E4（1.2kV/450A）
- 关键技术：
- 高频开关（20kHz）
- 低转矩脉动（<1%）
---
三、2024年关键技术突破
1. 芯片级创新
- 逆导型RC-IGBT：V<sub>CE(sat)</sub>降至1.3V（英飞凌.7XT）
- SiC混合方案：SiC SBD+IGBT（开关损耗降低40%）
2. 封装技术
- 双面直接水冷：热阻R<sub>th,j-c</sub><0.08K/W
- 铜磁复合母排：寄生电感<5nH
3. 智能功能
- 在线结温估算（误差<3℃）
- 短路自保护（响应时间<2μs）
---
四、主流厂商方案对比
| 厂商 | 旗舰型号 | 电压/电流 | 核心优势 | 适用场景 |
|------------|------------------|-------------|--------------------------|-----------------|
| 英飞凌 | FF900R 12ME4 | 1.2kV/900A | 双面冷却，开关损耗低 | 高端电动汽车 |
| 三菱电机 | CM1200HC-66S | 1.7kV/1.2kA | 第7代CSTBT芯片 | 高铁牵引系统 |
| 比亚迪 | BGD800G12 | 1.2kV/800A | 自主IGBT7，成本低20% | 商用电动车 |
| 赛米控 | SKM800GB17E4 | 1.7kV/800A | 无绑定线SKiN技术 | 工业大功率驱动 |
---
五、热管理设计规范
1. 散热计算：
\[
T_j = T_{coolant} + (R_{th,j-c} + R_{th,c-h}) \times (E_{sw} \times f_{sw} + I_{RMS}^2 \times R_{CE(on)})
\]
- 要求：T<sub>j</sub><150℃（车规级）
2. 冷却方案：
| 冷却方式 | 适用场景 | 热阻典型值 | 成本指数 |
|--------------|------------------|----------------|----------|
| 液冷 | 电动汽车 | 0.1K/W | 5x |
| 风冷 | 工业电驱 | 1.2K/W | 1x |
| 相变冷却 | 军 工/航天 | 0.05K/W | 8x |
---
六、可靠性强化措施
1. 加速老化测试：
- HTRB：150℃下90% V<sub>CES</sub>持续2000小时
- 功率循环：ΔT<sub>j</sub>=100℃时>20万次
2. 失效预警技术：
- V<sub>CE(sat)</sub>漂移监测（预警阈值+15%）
- 声发射检测（芯片裂纹早期识别）
---
七、选型决策树
```mermaid
graph TD
A[电驱类型] -->|电动汽车| B[400V/800V平台]
A -->|轨道交通| C[1.7kV-3.3kV]
A -->|工业驱动| D[600V-1.2kV]
B --> E{功率等级}
C --> F[压接式设计]
D --> G[高频需求]
E -->|<200kW| H[标准模块]
E -->|>200kW| I[双面冷却]
F --> J[并联均流设计]
G --> K[低Qg模块]
```
---
八、未来技术趋势
1. 全SiC方案：
- 2025年量产1200V/600A全SiC模块（效率>99%）
2. 智能集成：
- 驱动+IGBT+传感器三合一封装
3. 无线监测：
- 通过IGBT驱动链路回传温度/电流数据
---
工程建议：
- 电动车优先选择AEC-Q101认证模块（如英飞凌HybridPACK™）
- 轨道交通需验证EN 61373抗振性能
- 国产替代建议进行2000小时高温高湿测试
电驱系统IGBT模块正向高压化、高频化、智能化发展，建议关注：
1. SiC器件在800V平台的应用
2. 东芝第5代低损耗技术量产进展
3. 数字孪生技术在预测性维护中的应用
