调速器专用IGBT模块技术详解（2024版）
调速器IGBT模块是电机调速系统的核心功率器件，其性能直接影响调速精度、响应速度和系统效率。以下是针对工业调速应用的深度技术解析：
---
一、调速器对IGBT模块的关键需求
| 参数 | 通用变频器要求 | 伺服驱动器要求 | 大功率机械调速要求 |
|-------------------|--------------------|--------------------|--------------------|
| 电压等级 | 600V-1200V | 300V-600V | 1200V-3300V |
| 电流能力 | 50A-800A | 10A-100A | 200A-2000A |
| 开关频率 | 5-20kHz | 20-50kHz | 1-10kHz |
| 动态响应 | <100μs | <50μs | <200μs |
| 调速精度 | ±0.5% | ±0.1% | ±1% |
---

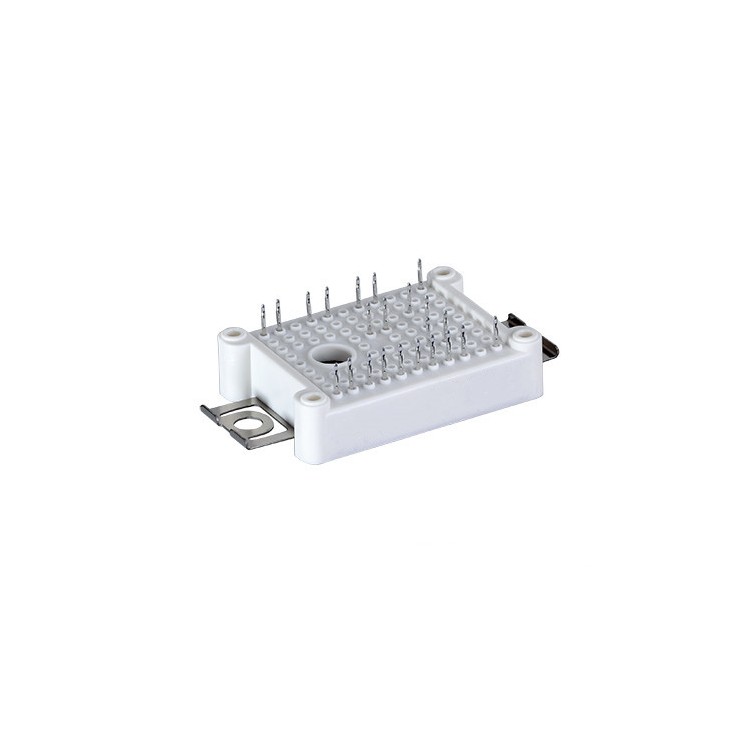

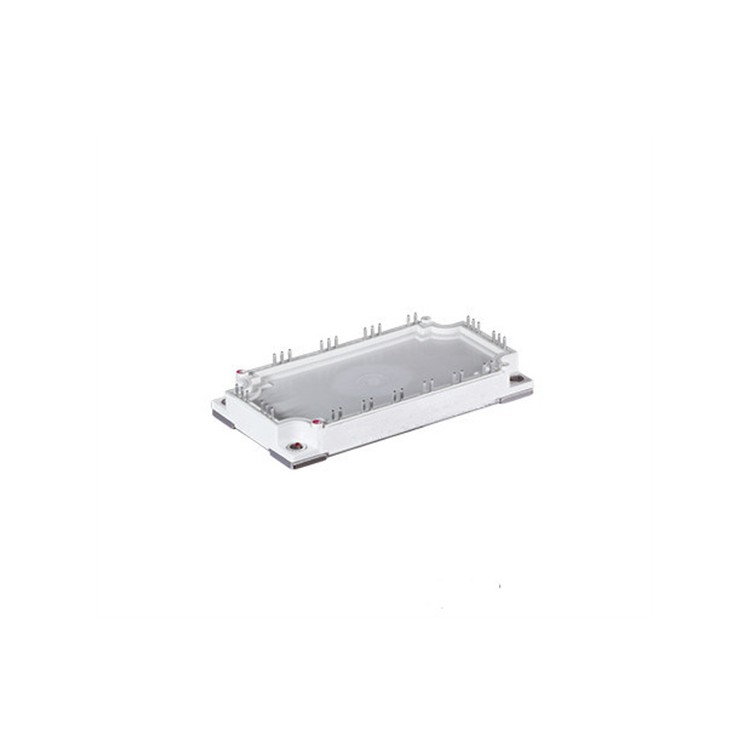

二、典型调速拓扑与模块选型
1. 通用变频调速（0.75-500kW）
- 拓扑结构：两电平/三电平逆变
- 推荐模块：
- 英飞凌FF600R 12ME4（1200V/600A）
- 东芝MG800J2YS50（1200V/800A）
- 关键技术：
- 死区时间补偿（精度±50ns）
- 载波移相技术（降低THD）
2. 高精度伺服驱动（<50kW）
- 拓扑结构：三相PWM逆变
- 推荐模块：
- 三菱PS21965（600V/50A IPM）
- 富士6MBP50RA120（1200V/50A）
- 关键技术：
- 低电感设计（<5nH）
- 集成电流检测（±1%精度）
3. 重型机械调速（>500kW）
- 拓扑结构：多电平级联
- 推荐模块：
- 赛米控SKiiP242GD17E4（1700V/1200A）
- ABB 5SNA 2400E450300（4500V/2400A）
- 关键技术：
- 压接式封装（免维护）
- 并联均流控制（偏差<3%）
---
三、2024年核心技术突破
1. 芯片级创新
- 窄台面沟槽栅：开关损耗降低25%（东芝第5代）
- 逆导型结构：V<sub>CE(sat)</sub>降至1.4V（英飞凌.7XT）
2. 封装优化
- 双面直接水冷：热阻R<sub>th,j-c</sub><0.1K/W
- 铜磁复合母排：寄生电感<10nH
3. 智能控制
- 自适应死区补偿（动态调整±10ns）
- 在线结温估算（误差<3℃）
---
四、主流厂商方案对比
| 厂商 | 旗舰型号 | 电压/电流 | 调速特性优势 |
|------------|------------------|-------------|--------------------------|
| 英飞凌 | FF400R 12KT4 | 1200V/400A | 开关频率50kHz，支持矢量控制 |
| 三菱电机 | CM300DY-24S7 | 1200V/300A | 第7代CSTBT芯片，低谐波 |
| 东芝 | MG600J2YS50 | 1200V/600A | 性价比高，供货稳定 |
| 中车时代 | CRH200D12 | 1200V/200A | 国产化方案，成本低30% |
---
五、热设计规范
1. 散热计算：
\[
T_j = T_a + (R_{th,j-c} + R_{th,c-h}) \times (E_{sw} \times f_{sw} + I_{RMS}^2 \times R_{CE(on)})
\]
- 允许ΔT<sub>j</sub><80℃（工业级标准）
2. 冷却方案选择：
| 功率等级 | 推荐冷却方式 | 热阻典型值 |
|-------------|------------------|----------------|
| <10kW | 自然对流 | 3.0K/W |
| 10-100kW | 强制风冷 | 1.2K/W |
| >100kW | 液冷（50%乙二醇） | 0.15K/W |
---
六、调速性能优化策略
1. PID参数整定：
- 比例增益K<sub>p</sub> = 0.5~2.5
- 积分时间T<sub>i</sub> = 0.01~0.1s
- 微分时间T<sub>d</sub> = 0~0.05s
2. 载波比选择：
\[
N = \frac{f_{sw}}{f_{out}} \geq 21 \quad (\text{保证THD}<5\%)
\]
3. EMC对策：
- 共模扼流圈电感量：
\[
L_{cm} = \frac{V_{noise}}{2\pi f_{sw} \times I_{noise}}
\]
- 推荐值：1-10mH（依开关频率调整）
---
七、选型决策流程
```mermaid
graph TD
A[调速对象] -->|普通电机| B[600-1200V IGBT]
A -->|伺服电机| C[300-600V IPM]
A -->|大型机械| D[1700V+压接式]
B --> E{功率等级}
C --> F[高频需求]
D --> G[并联设计]
E -->|<100kW| H[标准封装]
E -->|>100kW| I[双面冷却]
F -->|>30kHz| J[低Qg模块]
```
---
八、运维与故障处理
| 故障现象 | 检测方法 | 解决方案 |
|-------------------|--------------------------|--------------------------|
| 转速波动 | 示波器观测PWM占空比 | 检查编码器反馈环路 |
| 过流保护 | DESAT检测波形分析 | 优化栅极电阻（2-10Ω） |
| 过热报警 | 红外热像仪扫描 | 清理风道/增加散热面积 |
| 调速精度下降 | 校准V/f曲线 | 更新PID参数 |
---
九、未来技术趋势
1. AI调速优化：
- 基于机器学习的参数自整定（响应速度提升40%）
2. SiC混合方案：
- 1200V SiC MOSFET+IGBT模块（科瑞CAS300M12BM2）
3. 无线监测：
- 振动+温度数据通过IGBT驱动链路回传
---
工程建议：
- 伺服驱动优先选择集成IPM模块（如三菱PS21965）
- 矿山机械等恶劣环境选用压接式模块（如ABB StakPak）
- 国产替代需验证1000次启停循环性能
调速器IGBT模块正向高频化、智能化、高集成度发展，建议关注：
1. 东芝第5代低损耗技术量产进展
2. 宽禁带器件在精密调速中的应用
3. 数字孪生技术在预测性维护中的落地
