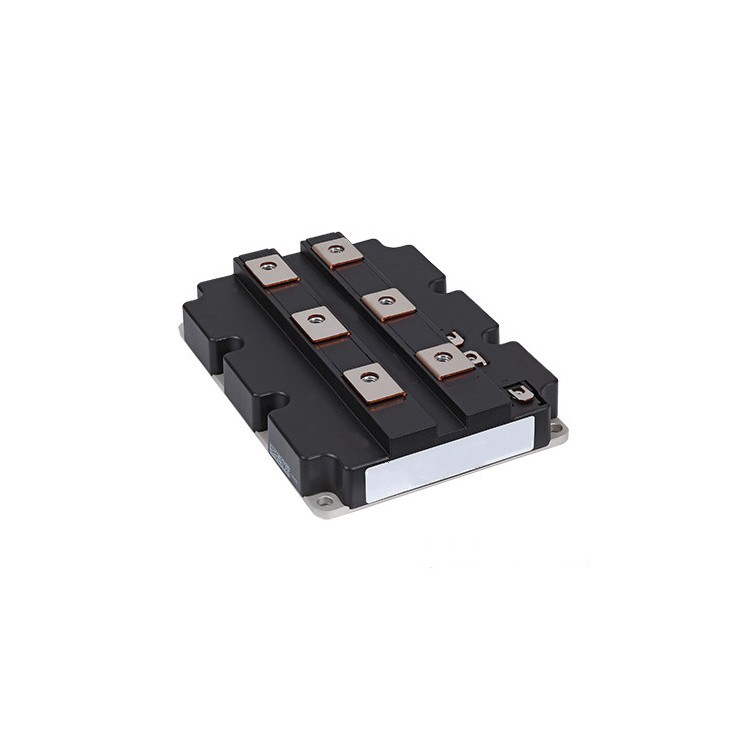

东芝（Toshiba）IGBT模块技术详解（2024版）
东芝作为日本功率半导体领域的核心厂商，其IGBT模块以高可靠性、精细的电流控制和优化的热管理著称，尤其在工业驱动和新能源领域占据重要市场。以下是东芝IGBT模块的全面技术解析：
---
一、东芝IGBT模块核心产品线
| 系列 | 电压/电流范围 | 技术亮点 | 典型应用场景 |
|------------------|--------------------|-----------------------------|-----------------------|
| MG系列 | 600V-1200V/10A-600A | 工业标准封装，低V<sub>CE(sat)</sub> | 变频器、伺服驱动 |
| MV系列 | 1200V-1700V/200A-1200A | 高功率密度，双面散热 | 光伏逆变器、风电 |
| GT系列 | 600V-6500V/50A-2400A | 压接式设计，超高可靠性 | 轨道交通、HVDC |
| 智能IPM系列 | 600V-1200V/10A-100A | 集成驱动+保护电路 | 家电、小型电机 |
---
二、东芝IGBT核心技术
1. 芯片技术
- 第5代沟槽栅技术：
- 导通压降V<sub>CE(sat)</sub>低至1.6V（1200V/150℃）
- 开关损耗E<sub>sw</sub>比前代降低15%
- RFC（Reverse Conducting）二极管：
- 反向恢复时间t<sub>rr</sub><50ns
2. 封装创新
- 铜基板直接键合：
- 热阻R<sub>th,j-c</sub>低至0.12K/W（MG800J2YS50）
- 高密度布线设计：
- 寄生电感<8nH（MV400VH1UML）
3. 智能功能
- 内置温度传感器（NTC或PTC）
- 短路保护响应时间<3μs
---
三、2024年旗舰型号与参数
| 型号 | 电压/电流 | 关键特性 | 适用领域 |
|--------------------|-------------|----------------------------|-----------------|
| MG800J2YS50 | 1200V/800A | V<sub>CE(sat)</sub>=1.7V, 双面水冷 | 工业变频器 |
| MV400VH1UML | 1700V/400A | E<sub>sw</sub>=15mJ, 低电感 | 光伏逆变器 |
| GT150F65T1 | 6500V/150A | 压接式，耐温175℃ | 高压直流输电 |
| IPM200R1K2C6 | 1200V/200A | 集成驱动，故障自诊断 | 商用空调压缩机 |
---
四、典型应用方案
1. 工业变频器（75kW）
- 拓扑：三相两电平逆变
- 模块：MG800J2YS50（1200V/800A）
- 性能：开关频率20kHz，效率>98.5%
2. 光伏逆变器（1500V系统）
- 拓扑：T型三电平
- 模块：MV400VH1UML（1700V/400A）
- 特点：支持-40℃启动，MPPT效率>99%
3. 高铁牵引系统
- 拓扑：三电平NPC
- 模块：GT300F33T1（3300V/300A）
- 可靠性：功率循环寿命>50万次
---
五、热管理与可靠性设计
1. 散热计算：
\[
P_{loss} = (E_{on}+E_{off}) \times f_{sw} + I_{RMS}^2 \times R_{CE(on)}
\]
- 允许结温：T<sub>j</sub><150℃（工业级）
2. 安装规范：
- 导热膏厚度：100±20μm（推荐东芝TC-5625）
- 螺丝扭矩：M4螺栓0.8Nm±10%
3. 加速老化测试：
- HTRB：150℃下90% V<sub>CES</sub>持续2000小时
- 功率循环：ΔT<sub>j</sub>=100℃时>20万次
---
六、市场竞争力分析
| 对比项 | 东芝优势 | 竞品对比（英飞凌/三菱） |
|------------------|----------------------------------|----------------------------------|
| 导通损耗 | V<sub>CE(sat)</sub>低5-10% | 介于英飞凌与三菱之间 |
| 开关频率 | 最 高支持50kHz（工业级） | 略低于英飞凌.XT系列 |
| 性价比 | 比三菱同规格低15-20% | 高于国产，低于欧美品牌 |
| 供货周期 | 12-16周（2024年Q3数据） | 比英飞凌短2-4周 |
---
七、选型建议
1. 高可靠性需求：选择GT系列压接式模块
2. 高频应用：MV系列（优化开关特性）
3. 成本敏感型：MG系列（性价比最 优）
---
八、技术路线图
1. 2025年计划：
- 推出SiC-IGBT混合模块（1700V/600A）
- 集成电流传感器（精度±1%）
2. 长期方向：
- 三维封装（功率密度提升50%）
- 自修复栅极驱动技术
---
注意事项：
- 东芝模块的引脚定义与欧美系存在差异，替换时需核对手册
- 高频应用建议搭配东芝原装门极驱动IC（如TLP5231）
东芝IGBT模块在工业自动化与新能源领域表现突出，其平衡的性能与成本使其成为中高端市场的优选。最 新数据手册可通过东芝官网获取（搜索型号+“Datasheet”）。
