发电机专用IGBT模块技术详解（2024版）

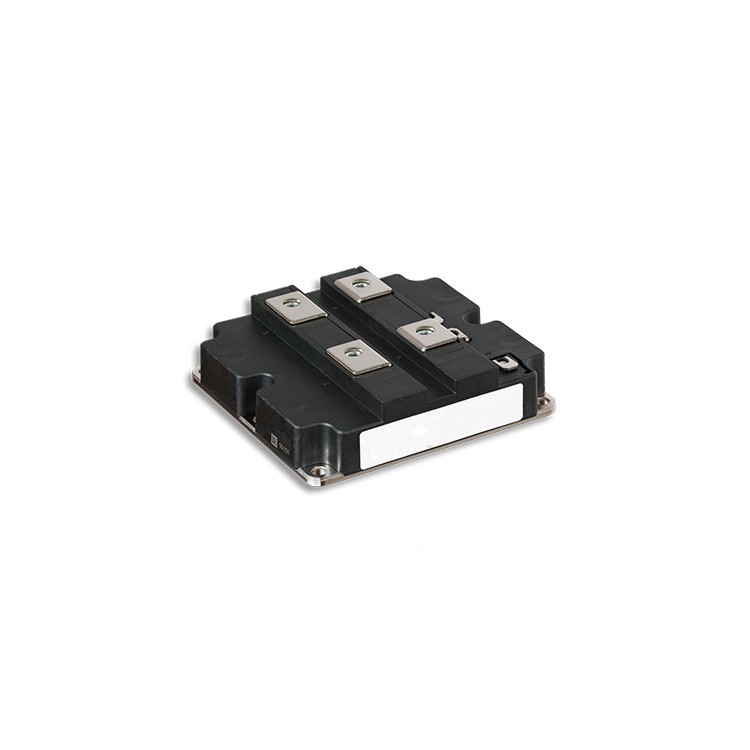

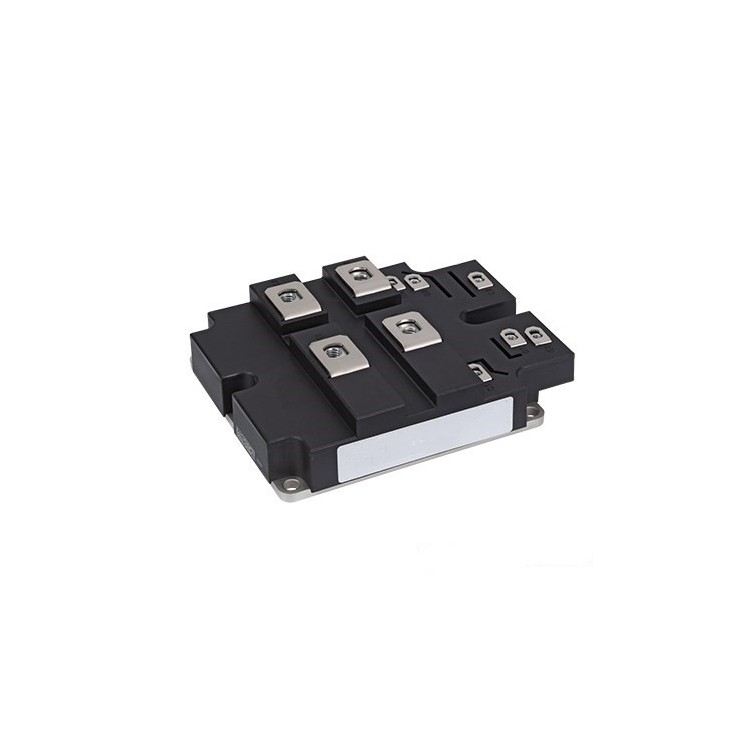

发电机系统中的IGBT模块是电能转换与调控的核心部件，其性能直接影响发电效率、电能质量和系统可靠性。以下是针对发电机应用的IGBT模块专业技术解析：
---
一、发电机系统对IGBT模块的特殊需求
| 参数 | 风力发电机要求 | 柴油发电机要求 | 燃气轮机发电机要求 |
|-------------------|--------------------|--------------------|--------------------|
| 电压等级 | 900V-1700V | 600V-1200V | 1200V-3300V |
| 电流能力 | 300A-2000A | 100A-800A | 500A-1500A |
| 开关频率 | 2-20kHz | 5-15kHz | 1-10kHz |
| 过载能力 | 150%持续30秒 | 200%持续1分钟 | 120%持续2分钟 |
| 防护等级 | IP65（户外） | IP54（室内） | IP20（机舱内） |
---
二、典型拓扑与模块选型
1. 双馈风力发电机
- 拓扑结构：背靠背变流器
- 推荐模块：
- 英飞凌FF900R 12ME4（1200V/900A）
- 三菱CM600DY-24S7（1200V/600A）
- 关键技术：
- 低电感设计（<15nH）
- 电网故障穿越能力（LVRT/HVRT）
2. 柴油发电机AVR系统
- 拓扑结构：Buck-Boost变换器
- 推荐模块：
- 富士7MBR50VA120-50（1200V/50A）
- 赛米控SKM400GB12E4（1200V/400A）
- 关键技术：
- 快速动态响应（<10ms）
- 电压调节精度±0.5%
3. 燃气轮机同步补偿
- 拓扑结构：STATCOM
- 推荐模块：
- ABB 5SNA 2400E450300（4500V/2400A）
- 中车时代CRH500D17（1700V/500A）
- 关键技术：
- 100kVar/ms无功补偿速度
- 耐高温设计（T<sub>j</sub>>150℃）
---
三、2024年关键技术突破
1. 芯片级创新
- 逆导型RC-IGBT：V<sub>CE(sat)</sub>降至1.4V（富士第8代）
- 增强型场终止层：阻断电压能力提升20%
2. 封装技术
- 弹簧压接端子（赛米控SKiM®）：
- 功率循环能力>50万次（ΔT<sub>j</sub>=80℃）
- 双面银烧结：
- 热阻R<sub>th,j-c</sub><0.08K/W（英飞凌.XT）
3. 智能监测
- 集成光纤温度传感器（±0.5℃精度）
- 在线结温估算（基于V<sub>CE(sat)</sub>漂移）
---
四、主流厂商方案对比
| 厂商 | 旗舰型号 | 电压/电流 | 核心技术 | 适用发电机类型 |
|------------|------------------|-------------|--------------------------|-----------------|
| 英飞凌 | FF1200R17IE5 | 1700V/1200A | 双面冷却+SiC二极管 | 海上风力发电机 |
| 三菱电机 | CM1200HC-66S | 1700V/1200A | 第7代CSTBT芯片 | 陆上风电场 |
| 富士电机 | 2MBI1700VXB-170 | 1700V/170A | 低电感DLB封装 | 柴油发电机组 |
| 中车时代 | CRH800D17 | 1700V/800A | 自主IGBT7+压接式 | 燃气轮机电站 |
---
五、热设计规范
1. 散热计算：
\[
T_j = T_a + (R_{th,j-c} + R_{th,c-h} + R_{th,h-a}) \times (E_{sw} \times f_{sw} + I_{RMS}^2 \times R_{CE(on)})
\]
- 要求：T<sub>j</sub><125℃（工业级）
2. 冷却方案：
| 冷却方式 | 适用功率范围 | 热阻典型值 | 成本指数 |
|--------------|---------------|----------------|----------|
| 强制风冷 | <50kW | 1.5K/W | 1x |
| 水冷 | 50kW-5MW | 0.2K/W | 3x |
| 相变冷却 | >5MW | 0.05K/W | 5x |
---
六、失效模式与防护
| 故障类型 | 根本原因 | 解决方案 |
|------------------|-----------------------|--------------------------|
| 电网电压骤升 | 雷电/短路故障 | 动态箝位电路（dv/dt<1000V/μs）|
| 轴电流腐蚀 | 共模电压引起 | 绝缘轴承+共模滤波器 |
| 热循环疲劳 | 功率波动导致ΔT<sub>j</sub>大| 银烧结替代焊料 |
| 驱动信号干扰 | 长距离传输衰减 | 光纤隔离驱动 |
---
七、选型决策树
```mermaid
graph TD
A[发电机类型] -->|风力发电| B[1700V双面冷却模块]
A -->|柴油发电| C[1200V低电感模块]
A -->|燃气轮机| D[3300V以上压接式]
B --> E{海上/陆上}
C --> F[AVR专用]
D --> G[STATCOM优化]
E -->|海上| H[加强防腐涂层]
E -->|陆上| I[标准工业级]
```
---
八、未来技术趋势
1. 全SiC方案：
- 2025年三菱推出3.3kV/600A全SiC模块（效率提升2%）
2. 数字孪生：
- 实时寿命预测（结合振动+热+电参数）
3. 无线传感：
- 转子状态监测数据通过IGBT驱动链路回传
---
工程建议：
- 海上风电优先选择IP68防护模块（如英飞凌F3L400R10W3H3）
- 柴油发电机AVR系统需关注10ms级动态响应
- 国产替代建议进行2000小时盐雾测试+1000次热循环验证
发电机IGBT模块正向高耐候性、智能诊断、宽禁带融合方向发展，建议关注：
1. SiC在风力发电变流器的渗透率提升
2. 新一代压接式封装（如ABB StakPak 2.0）
3. 国产化进程（中车时代、士兰微等厂商进展）
