感应加热专用IGBT模块技术详解（2024版）
感应加热系统对IGBT模块的可靠性、开关频率和功率密度要求极高，是金属热处理、熔炼等领域的核心功率器件。以下是专业级技术解析：
---
一、感应加热IGBT核心需求
| 参数 | 金属熔炼要求 | 表面淬火要求 | 钎焊/退火要求 |
|-------------------|-------------------|-------------------|------------------|
| 电压等级 | 1200V-1700V | 600V-1200V | 300V-600V |
| 电流能力 | 500A-3000A | 200A-800A | 50A-200A |
| 开关频率 | 1-50kHz | 20-150kHz | 100-400kHz |
| 过载能力 | 300%持续1分钟 | 150%持续30秒 | 120%持续10秒 |
| 工作环境温度 | -40℃~+125℃ | 0℃~85℃ | -20℃~65℃ |
---

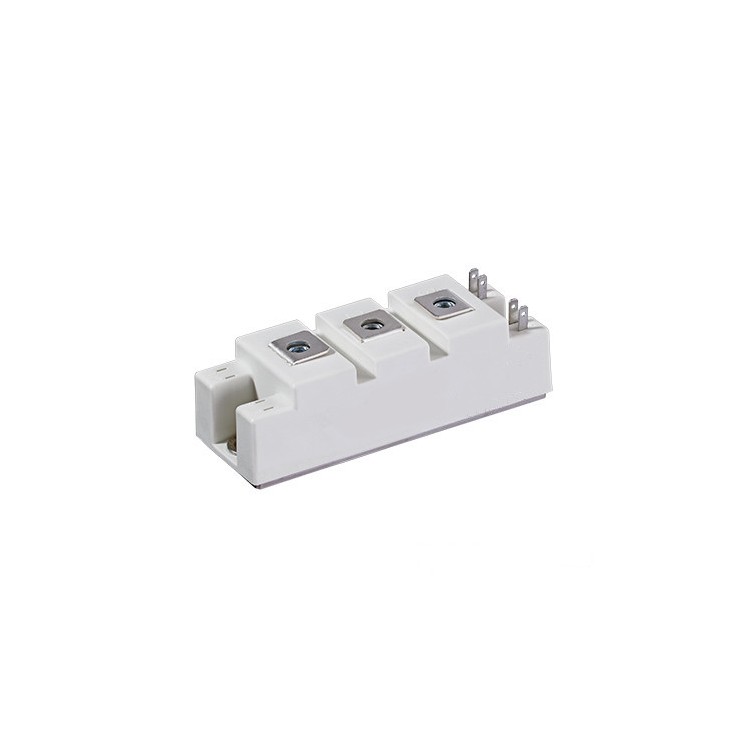

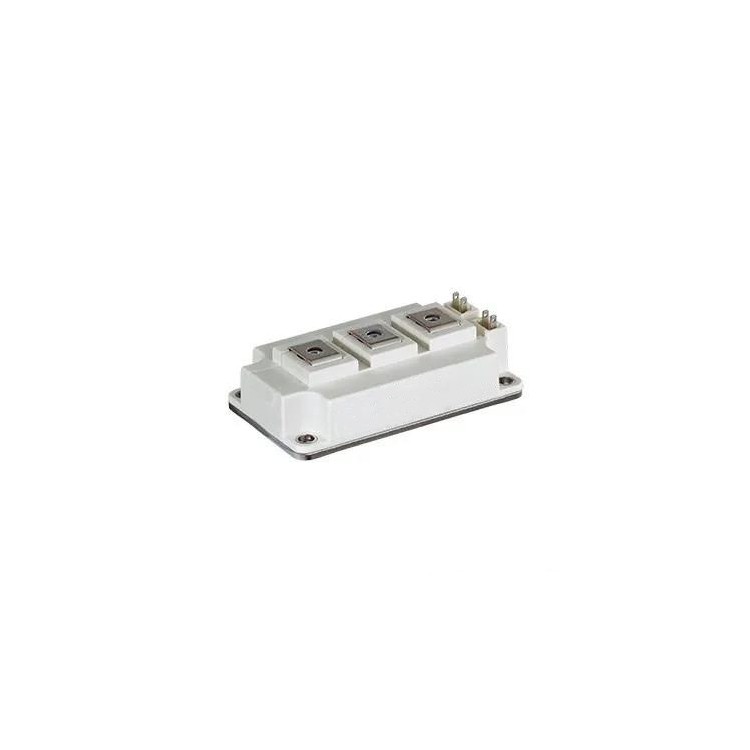

二、典型拓扑与模块选型
1. 大功率熔炼（>100kW）
- 拓扑结构：全桥/半桥串联谐振
- 推荐模块：
- 英飞凌FF1200R17IE5（1700V/1200A）
- 三菱CM1200HC-66S（1700V/1200A）
- 关键技术：
- 压接式封装（耐机械冲击）
- 双面水冷（热阻<0.08K/W）
2. 高频淬火（50-150kHz）
- 拓扑结构：LLC谐振变换器
- 推荐模块：
- 富士6MBP50RA120（1200V/50A）
- 赛米控SKM400GB12E4（1200V/400A）
- 关键技术：
- 低寄生电感（<10nH）
- 快恢复二极管（t<sub>rr</sub><30ns）
3. 超高频钎焊（>300kHz）
- 拓扑结构：E类放大器
- 推荐方案：
- 罗姆BSM300D12P3E001（SiC MOSFET）
- 英飞凌IAWR600R 120M6（IGBT+SiC混合）
---
三、关键技术突破
1. 芯片级优化
- 逆导型RC-IGBT：V<sub>CE(sat)</sub>降至1.5V（富士第8代）
- 载频扩展技术：开关损耗降低40%（英飞凌.7XT）
2. 封装创新
- 铜磁屏蔽技术：减少涡流损耗（赛米控SKiM® XT）
- 陶瓷覆铜基板：耐温>200℃（三菱NX系列）
3. 智能保护
- 实时ZVS检测（防止硬开关）
- 谐振频率自动跟踪（±0.1%精度）
---
四、2024主流方案对比
| 厂商 | 型号 | 电压/电流 | 开关频率上限 | 核心优势 |
|------------|--------------------|-------------|--------------|--------------------------|
| 英飞凌 | FF900R 12ME4_B11 | 1200V/900A | 50kHz | 双面冷却+SiC二极管 |
| 三菱电机 | CM600DY-24NFH | 1200V/600A | 100kHz | 第7代CSTBT芯片 |
| 赛米控 | SKM800GB17E4 | 1700V/800A | 30kHz | 无绑定线SKiN技术 |
| 国产替代 | 中车CRH500D17 | 1700V/500A | 25kHz | 银烧结+自主IGBT7 |
---
五、热设计规范
1. 散热计算：
\[
P_{diss} = \left( E_{on} + E_{off} \right) \times f_{sw} + I_{RMS}^2 \times R_{CE(on)}
\]
- 要求：ΔT<sub>j</sub><80℃（工业级标准）
2. 冷却方案：
- 水冷：流速≥4L/min（ΔT<5℃）
- 相变冷却：热通量>300W/cm²（航天技术转化）
---
六、失效模式与防护
| 故障类型 | 根本原因 | 解决方案 |
|------------------|-----------------------|--------------------------|
| 谐振过压 | 负载突变/Q值过高 | 动态箝位电路（dv/dt<500V/μs）|
| 栅极击穿 | 寄生振荡 | 铁氧体磁珠+负压关断 |
| 热疲劳 | ΔT<sub>j</sub>>100℃ | 银烧结替代焊料 |
| 均流失衡 | 并联参数差异 | 门极电阻匹配（±3%以内） |
---
七、选型决策树
```mermaid
graph TD
A[功率需求] -->|>200kW| B[1700V压接式模块]
A -->|<200kW| C{频率需求}
C -->|>100kHz| D[1200V高频模块]
C -->|<100kHz| E[600V低成本方案]
B --> F[双面液冷]
D --> G[低电感封装]
E --> H[标准工业模块]
```
---
八、未来技术趋势
1. 全SiC方案：
- 2025年推出1700V/500A全SiC模块（罗姆实验室原型）
2. 数字孪生控制：
- 实时热仿真（误差<1℃）
3. 无线能量传输：
- 非接触式驱动供电（耐压20kV）
---
工程建议：
- 熔炼应用优先选择1700V压接模块（如英飞凌FF1200R17IE5）
- 高频淬火需关注反向恢复特性（Q<sub>rr</sub><1μC）
- 国产替代建议进行1000小时老化验证
感应加热IGBT模块正向高频化、智能化、高功率密度发展，建议关注SiC器件与新型磁性材料的融合创新。
