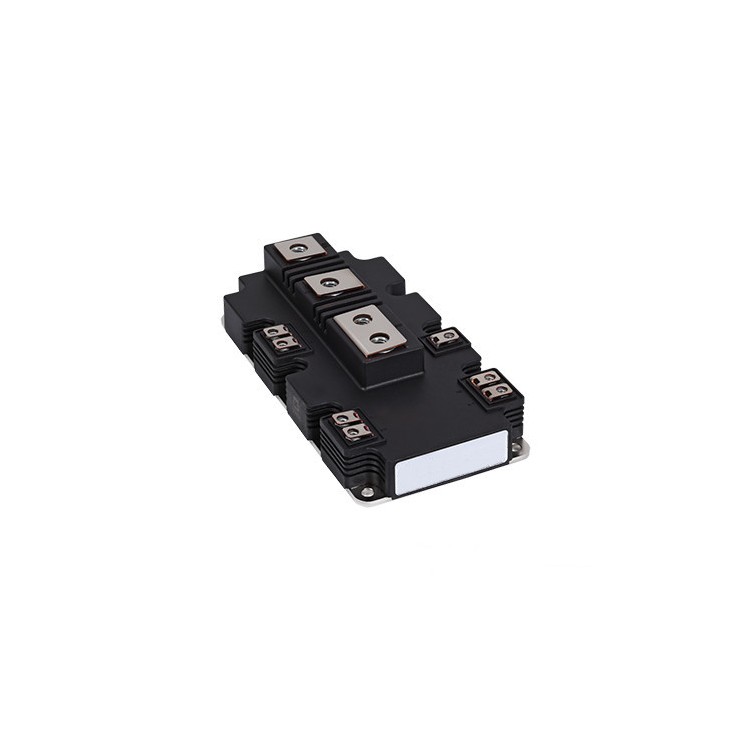

高压IGBT模块专业技术详解（2024版）
高压IGBT模块（通常指≥3.3kV）是电力电子系统中的核心功率器件，其技术特性直接影响高压直流输电（HVDC）、柔性交流输电（FACTS）等关键领域的性能。以下是高压IGBT模块的深度解析：
---
一、高压IGBT技术参数标准
| 参数 | 3.3kV模块典型值 | 6.5kV模块典型值 | 10kV研发级参数 |
|-------------------|-----------------|-----------------|----------------|
| 阻断电压 | 3300V | 6500V | 10kV |
| 额定电流 | 600-2400A | 300-1200A | 200-800A |
| V<sub>CE(sat)</sub> | 2.1V@150℃ | 2.8V@150℃ | 3.5V@150℃ |
| 开关损耗E<sub>sw</sub> | 50mJ | 120mJ | 300mJ |
| 最大结温 | 175℃ | 175℃ | 150℃ |
---
二、关键技术突破
1. 芯片级创新
- 场终止层优化：厚度精度控制±1μm（英飞凌HV-IGBT）
- 透明集电极：降低关断损耗30%（三菱NX7技术）
- 逆导型结构：V<sub>CE(sat)</sub>降至1.8V（ABB StakPak）
2. 封装革命
- 压接式设计：
- 单芯片压力15-20kN（西门康SEMITRANS®）
- 功率循环能力>100万次（ΔT<sub>j</sub>=80℃）
- 双面银烧结：
- 热阻R<sub>th,j-c</sub><0.05K/W（赛米控SKiM® XT）
- 全绝缘封装：
- 局部放电量<5pC（10kV测试）
3. 驱动技术
- 光栅隔离驱动（耐压≥20kV）
- 动态栅极电阻调节（开通/关断独立控制）
---
三、主流厂商高压方案对比
| 厂商 | 旗舰型号 | 电压/电流 | 核心技术 | 典型应用 |
|------------|------------------|-------------|--------------------------|------------------|
| 英飞凌 | FZ1200R33HL3 | 3.3kV/1200A | .XT技术+PressFIT | HVDC换流阀 |
| 三菱电机 | CM1200HC-66S | 6.5kV/1200A | 第7代CSTBT+SiC二极管 | 轨道交通牵引 |
| 赛米控 | SEMITRANS 20 | 6.5kV/2400A | 弹簧压接+双面液冷 | 钢铁轧机驱动 |
| 中国中车 | CRH380D-HV | 3.3kV/1800A | 自主IGBT7+银烧结 | 动车组变流器 |
| 西电电力 | XD-10K | 10kV/500A | 纳米线键合技术 | 特高压直流工程 |
---
四、热管理专项方案
1. 散热设计
- 直接水冷：
- 流道优化：Re>4000（湍流状态）
- 流量要求：4-6L/min/kW
- 相变冷却：
- 热通量>200W/cm²（NASA技术转化）
2. 结温估算模型
\[
T_j = T_{coolant} + R_{th,j-c} \times (E_{sw} \times f_{sw} + I_{RMS}^2 \times R_{CE(on)})
\]
- 要求：T<sub>j</sub><125℃（工业级标准）
---
五、高压应用场景解析
| 领域 | 电压需求 | 关键技术挑战 | 解决方案 |
|------------------|---------------|-----------------------------|--------------------------|
| HVDC换流阀 | 6.5kV-10kV | 串联均压（<3%偏差） | 动态门极电阻调节 |
| 轨道交通牵引 | 3.3kV-6.5kV | 振动防护（EN 61373标准） | 压接式封装+减震设计 |
| 工业轧机驱动 | 3.3kV | 频繁过载（200%持续1分钟） | 双面烧结+铜基板 |
| 新能源汇集 | 5kV | 高海拔绝缘（>3000米） | 气体绝缘封装（SF6替代） |
---
六、可靠性强化措施
1. 加速老化测试
- HTRB测试：125℃下施加90% V<sub>CES</sub>持续1000h
- 功率循环：ΔT<sub>j</sub>=80℃时>50万次
2. 失效预警技术
- 在线监测ΔV<sub>CE</sub>（灵敏度0.5mV）
- 声发射检测（芯片裂纹早期识别）
---
七、选型决策流程
```mermaid
graph TD
A[电压需求] -->|≤3.3kV| B[标准焊接模块]
A -->|≥6.5kV| C[压接式模块]
B --> D{电流等级}
C --> D
D -->|≤1200A| E[单管并联方案]
D -->|>1200A| F[多芯片集成模块]
E --> G[成本优化]
F --> H[可靠性优先]
```
---
八、2024年技术前沿
1. 超高压突破
- 15kV SiC-IGBT混合模块（实验室阶段）
- 逆阻型IGBT（阻断电压对称化）
2. 智能集成
- 内置光纤布拉格光栅（FBG）温度传感
- 无线能量传输驱动（隔离耐压30kV）
3. 环保创新
- 无氟化封装材料（GWP<1）
- 可降解绝缘凝胶（回收率>95%）
---
工程建议：
1. HVDC应用优先选择6.5kV压接式模块（如英飞凌FZ1200R33HL3）
2. 高振动环境需进行机械仿真（ANSYS模态分析）
3. 国产替代建议进行型式试验（包含50次热循环）
高压IGBT模块正向更高电压（10kV+）、更低损耗（E<sub>sw</sub>↓30%）、更长寿命（>50年）发展，建议关注宽禁带材料与新型冷却技术的融合创新。
