工业电源专用IGBT模块技术详解（2024版）
工业电源作为电力电子系统的核心能量转换单元，其IGBT模块的选型直接影响系统效率、可靠性和功率密度。以下是针对工业电源应用的深度技术解析：
---
一、工业电源IGBT核心需求矩阵
| 参数 | 开关电源要求 | 电解电源要求 | 激光电源要求 |
|-------------------|-------------------|-------------------|-------------------|
| 电压等级 | 600V-1200V | 800V-1700V | 300V-600V |
| 电流能力 | 100A-600A | 500A-2000A | 50A-200A |
| 开关频率 | 20-100kHz | 5-20kHz | 50-200kHz |
| 效率要求 | >98% | >96% | >95% |
| 防护等级 | IP20（机柜内） | IP54（腐蚀环境） | IP65（粉尘环境） |
---

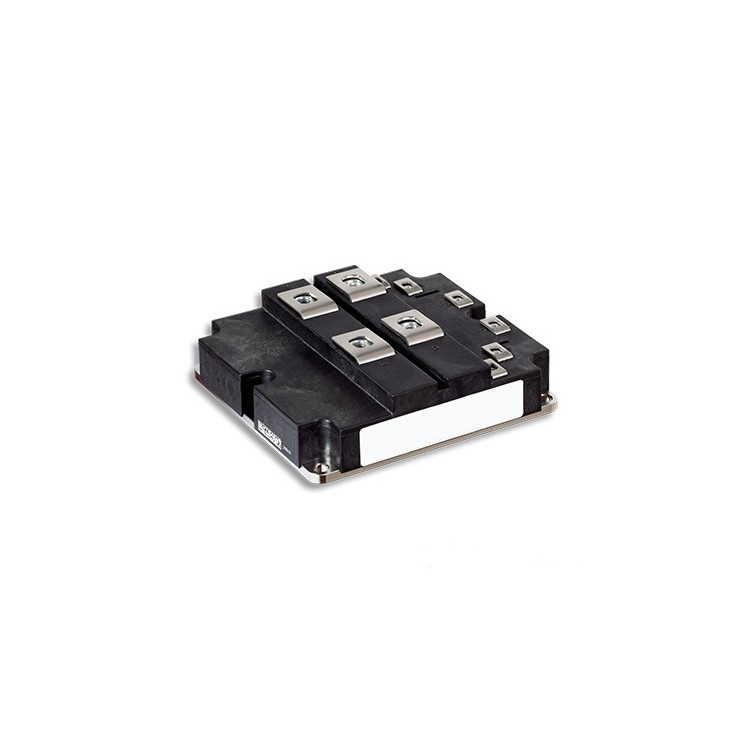

二、典型拓扑与模块选型
1. 大功率开关电源（>10kW）
- 拓扑结构：LLC谐振变换器
- 推荐模块：
- 英飞凌FF400R 12KT4（1200V/400A）
- 三菱CM300DY-24S7（1200V/300A）
- 关键技术：
- 软开关技术（ZVS/ZCS）
- 栅极电荷Qg<100nC
2. 电解电源（>100kA）
- 拓扑结构：多相交错并联
- 推荐模块：
- 赛米控SKiiP242GD17E4（1700V/1200A）
- ABB 5SNA 2400E450300（4500V/2400A）
- 关键技术：
- 均流设计（偏差<3%）
- 水冷散热（流量>10L/min）
3. 高频激光电源
- 拓扑结构：全桥移相
- 推荐模块：
- 富士6MBP50RA120（1200V/50A）
- 英飞凌IKW75N65EH5（650V/75A）
- 关键技术：
- 超快恢复二极管（t<sub>rr</sub><35ns）
- 低寄生电感（<15nH）
---
三、2024年技术创新
1. 芯片级突破
- 逆导型RC-IGBT：V<sub>CE(sat)</sub>降至1.3V（富士第7代技术）
- 沟槽栅优化：开关损耗降低30%（英飞凌.XT技术）
2. 封装革命
- 双面银烧结：热阻R<sub>th,j-c</sub><0.08K/W
- 三维堆叠：功率密度达50W/cm³（赛米控SKiM® XT）
3. 智能监测
- 集成电流传感器（精度±1%）
- 光纤温度检测（±0.5℃精度）
---
四、热设计黄金法则
1. 散热计算：
\[
P_{diss} = E_{sw} \times f_{sw} + I_{RMS}^2 \times R_{CE(on)}
\]
- 要求：ΔT<sub>j</sub><80℃（工业级标准）
2. 冷却方案对比
| 冷却方式 | 适用功率范围 | 热阻典型值 | 成本指数 |
|---------------|---------------|----------------|----------|
| 自然对流 | <500W | 3.5K/W | 1x |
| 强制风冷 | 500W-5kW | 1.2K/W | 2x |
| 液冷 | 5kW-1MW | 0.15K/W | 5x |
| 相变冷却 | 脉冲负载 | 0.08K/W | 8x |
---
五、失效模式与可靠性强化
| 失效机理 | 加速因子 | 解决方案 |
|------------------|-----------------------|--------------------------|
| 焊层疲劳 | ΔTj>50℃, 功率循环 | 银烧结替代焊料（寿命↑5倍）|
| 栅极氧化层退化 | V<sub>GE</sub>过压 | 有源米勒钳位电路 |
| 绑定线脱落 | 机械振动>10G | SKiN无绑定线技术 |
| 离子迁移 | 高湿度+偏压 | 纳米涂层防护（IP67） |
---
六、全球主流方案对比
| 厂商 | 旗舰型号 | 核心技术 | 适用场景 | 价格（$/kW） |
|------------|------------------|--------------------------|-----------------|-------------|
| 英飞凌 | FF600R 12ME4 | .XT技术+双面冷却 | 大功率SMPS | 0.85 |
| 三菱 | CM600DY-24S7 | 第7代CSTBT芯片 | 电解/电镀电源 | 0.92 |
| 赛米控 | SEMiX453GD12E4 | 弹簧压接端子 | 工业激光 | 0.78 |
| 中车时代 | CRH300D12 | 自主IGBT7芯片 | 国产化替代 | 0.55 |
---
七、选型决策树
```mermaid
graph TD
A[确定电源类型] --> B{功率等级}
B -->|>100kW| C[高压模块1700V+]
B -->|<100kW| D[标准模块1200V]
C --> E[液冷方案]
D --> F{开关频率}
F -->|>50kHz| G[低Qg模块]
F -->|<50kHz| H[低成本模块]
```
---
八、运维关键指标
1. 健康度评估
- 门极阈值电压漂移<15%
- 热阻增幅<20%
2. 更换标准
- V<sub>CE(sat)</sub>增加30%
- 绝缘电阻<1MΩ（2500V测试）
---
九、未来技术演进
1. 宽禁带融合
- SiC MOSFET+IGBT混合模块（2025年量产）
- GaN驱动IC集成（开关速度↑50%）
2. 数字孪生
- 实时寿命预测（误差<5%）
3. 环保封装
- 生物基环氧树脂（可降解率>90%）
---
操作建议：
- 电解电源优先选择压接式模块（如ABB StakPak）
- 高频应用需关注反向恢复特性（Q<sub>rr</sub>参数）
- 国产替代建议进行2000小时可靠性测试
工业电源IGBT模块正朝着高频高效、智能监测、材料革新三大方向突破，建议持续关注SiC混合模块的产业化进程和新型冷却技术的应用。
