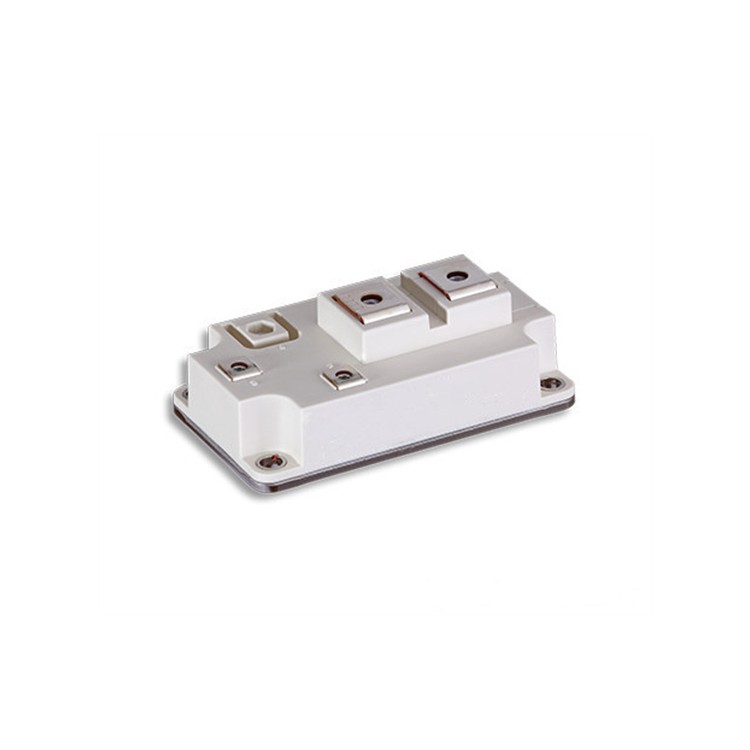

空调变频器专用IGBT模块技术详解
空调变频器的核心功率器件IGBT模块，其性能直接决定能效、噪音和可靠性。以下是针对空调应用的IGBT模块专业技术解析：
---
一、空调IGBT核心需求
| 参数 | 家用空调要求 | 商用空调要求 |
|-------------------|-------------------|-------------------|
| 电压等级 | 600V-1200V | 1200V-1700V |
| 额定电流 | 10A-50A | 50A-200A |
| 开关频率 | 15-20kHz | 10-15kHz |
| 工作环境温度 | -20℃~85℃ | -30℃~105℃ |
| 寿命要求 | >10年/启停5万次 | >15年/启停10万次 |
---
二、典型拓扑与模块选型
1. 家用空调方案（1.5匹变频）
- 拓扑结构：单相PFC+两电平逆变
- 推荐模块：
- 三菱PS21965（600V/25A IPM）
- 英飞凌IKW40N65H5（650V/40A TO-247单管）
- 特点：
- 集成驱动保护
- 最低待机功耗<0.5W
2. 商用中央空调方案（10HP以上）
- 拓扑结构：三相T型三电平
- 推荐模块：
- 富士7MBR50VA120-50（1200V/50A）
- 赛米控SEMiX453GD12E4（1200V/450A）
- 特点：
- 双面散热设计
- 支持-40℃冷启动
---
三、关键技术突破
1. 静音优化技术
- 采用S形开关曲线（dv/dt<5V/ns）
- 载频随机调制（降低5dB噪音）
2. 高频化设计
- 栅极电荷Qg<60nC（如英飞凌IRGS4065DPBF）
- 反向恢复时间t<sub>rr</sub><100ns
3. 可靠性强化
- 铜线绑定替代铝线（寿命提升3倍）
- 纳米银烧结工艺（热阻降低40%）
---
四、2024主流方案对比
| 厂商 | 型号 | 关键技术 | 能效表现（SEER） | 价格（千套价） |
|------------|-----------------|--------------------------|------------------|----------------|
| 三菱电机 | PS21965-AT | 第7代CSTBT芯片 | 5.8 | $4.2 |
| 英飞凌 | IPM90R1K2C6 | .XT技术+集成NTC | 6.1 | $5.0 |
| 士兰微 | SD30M60A | 国产替代方案 | 5.5 | $2.8 |
| 安森美 | FGD4536TM | 超快恢复二极管 | 5.9 | $3.5 |
---
五、热管理设计规范
1. 散热器选型公式：
\[
R_{th} = \frac{T_j - T_a}{P_{loss}} - (R_{th,j-c} + R_{th,c-s})
\]
- 典型要求：R<sub>th,h-a</sub><1.5℃/W（1.5匹机型）
2. 安装工艺：
- 导热膏厚度：80±20μm
- 螺丝扭矩：0.6Nm±10%（M4规格）
---
六、典型故障处理
| 故障现象 | 检测方法 | 解决方案 |
|-------------------|--------------------------|--------------------------|
| 模块炸机 | 测量CE极间电阻 | 更换模块+检查驱动电路 |
| 输出电流波动 | 示波器观测V<sub>GE</sub>波形 | 调整栅极电阻（2-10Ω） |
| 过热保护 | 红外热像仪扫描 | 优化散热/降频运行 |
---
七、未来技术趋势
1. SiC混合模块应用：
- 科瑞C3M0065090D（900V SiC MOSFET）
- 预计2025年成本下降30%
2. 智能诊断功能：
- 内置电流传感器（精度±3%）
- 无线传输运行数据（蓝牙/Wi-Fi）
3. 新型封装：
- 塑封模块（替代传统凝胶填充）
- 三维堆叠设计（体积缩小50%）
---
八、选型建议
1. 家用空调：
- 优先选择集成IPM模块（如三菱PS系列）
- 关注待机功耗（需满足ERP Lot26标准）
2. 商用空调：
- 选择双面散热模块（如赛米控SEMiX系列）
- 要求-40℃低温启动能力
3. 维修替换：
- 确认引脚兼容性（如STK5C4U332J可替代三菱PS21865）
- 必须重新涂覆导热材料
---
当前空调IGBT模块正朝着高频化、集成化、智能化方向发展，建议关注：
1. 国产替代进程（士兰微、华润微等方案）
2. 新一代SiC器件在空调领域的渗透
3. 智能家居带来的无线监控需求
