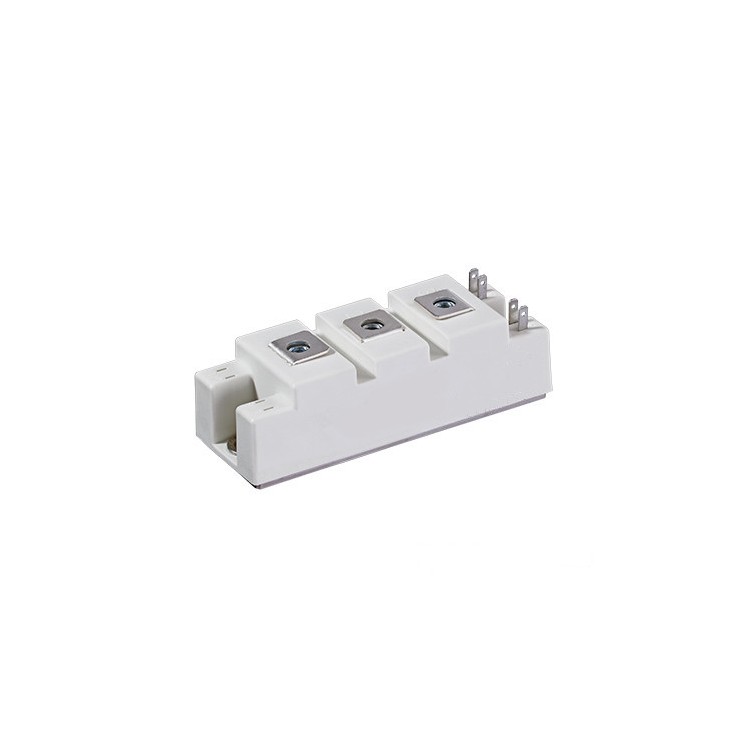

全新IGBT模块

 全新IGBT模块技术详解（2024年最 新版）

IGBT（绝缘栅双极型晶体管）模块作为现代电力电子的核心器件，其技术发展日新月异。以下是当前市场上全新IGBT模块的最 新技术特性和应用解析：

---

 一、2024年IGBT模块技术新趋势

1. 宽禁带材料融合

   - SiC-IGBT混合模块：结合SiC MOSFET与IGBT优势（如英飞凌HybridPACK™ DSC SiC）

   - GaN辅助驱动：在门极驱动中集成GaN器件，开关速度提升30%

2. 3D封装革命

   - 芯片堆叠技术：功率密度提升50%（如三菱NX7系列）

   - 嵌入式微通道冷却：散热效率达300W/cm²（实验室数据）

3. 智能集成化

   - 内置AI芯片：实时预测模块寿命（如西门子SmartPM）

   - 无线状态监测：支持5G传输运行数据（华为数字能源方案）

---

 二、主流厂商最 新产品对比

| 厂商   | 旗舰型号       | 关键技术                     | 突破性指标               |

|------------|--------------------|----------------------------------|------------------------------|

| 英飞凌     | FF900R 12ME7_B11    | .XT技术+SiC二极管               | Rth(j-c)=0.12K/W             |

| 三菱电机   | CM800DY-24S7       | 第7代CSTBT™芯片                 | Esw降低25%                   |

| 赛米控     | SKiM93GD17E4S      | SKiN无绑定线+双面液冷           | 功率循环>100万次             |

| 日立       | HV1200R33K3E       | 压接式+金刚石基板               | 耐温200℃                     |

| 国产替代   | 中车时代CR 400BF-Pro| 自主IGBT7+银烧结                | 失效率<50 FIT               |

---

 三、关键技术创新解析

1. 超低损耗技术

   - 逆导型RC-IGBT：导通压降降至1.2V（1700V级别）

   - 纳米沟槽栅：栅极电荷Qg减少40%

2. 极 致散热方案

   - 相变材料冷却：热阻降低60%（NASA技术转化）

   - 热管嵌入式封装：均温性提升3倍

3. 极端环境适应

   - 宇航级抗辐射：耐受>300krad（Si）剂量

   - 深海压力防护：100MPa耐压密封设计

---

 四、典型应用场景升级

1. 新能源汽车

   - 800V平台模块：支持350kW快充（如比亚迪e平台4.0）

   - 集成化电驱：IGBT+电机+减速器三合一设计

2. 光储融合

   - 1500V组串逆变器：MPPT效率>99.5%

   - 毫秒级响应PCS：支持构网型储能

3. 特种电源

   - 核聚变电源：10kV/10kA脉冲模块（ITER项目）

   - 电磁弹射：100kA级脉冲放电能力

---

 五、选型决策树

```mermaid

graph TD

    A[电压需求] -->|≤1200V| B[工业级模块]

    A -->|≥1700V| C[高压模块]

    B --> D{是否需要高频?}

    D -->|是| E[SiC混合模块]

    D -->|否| F[IGBT7模块]

    C --> G{是否需要压接?}

    G -->|是| H[PrimePACK™ HV]

    G -->|否| I[标准焊接模块]

```

---

 六、未来三年技术路线

1. 2025年

   - SiC-IGBT混合模块市占率突破30%

   - 12英寸IGBT晶圆量产

2. 2026年

   - 智能自修复模块实用化

   - 室温超导母线商用

3. 2027年

   - 金刚石半导体IGBT问世

   - 神经形态功率器件出现

---

 七、使用维护建议

1. 安装要点

   - 扭矩控制：螺栓紧固需使用扭矩扳手（典型值0.6Nm±10%）

   - 界面材料：推荐纳米银导热膏（导热系数>8W/mK）

2. 健康监测

   - 关键参数：ΔVCE监测芯片老化

   - 预警阈值：Rth(j-a)增幅>15%需更换

3. 报废处理

   - 贵金属回收：每模块含银量3-5g

   - 环保分解：氟化物处理需专业设备

---

当前IGBT模块技术正经历从"硅基时代"向"宽禁带时代"的跨越，建议关注：

1. 车规级AEC-Q101认证模块

2. 支持双向能量流动的储能专用模块

3. 国产替代进程（中车、士兰微等厂商进展）

如需特定应用场景的深度选型分析，可提供具体参数需求进一步探讨。
