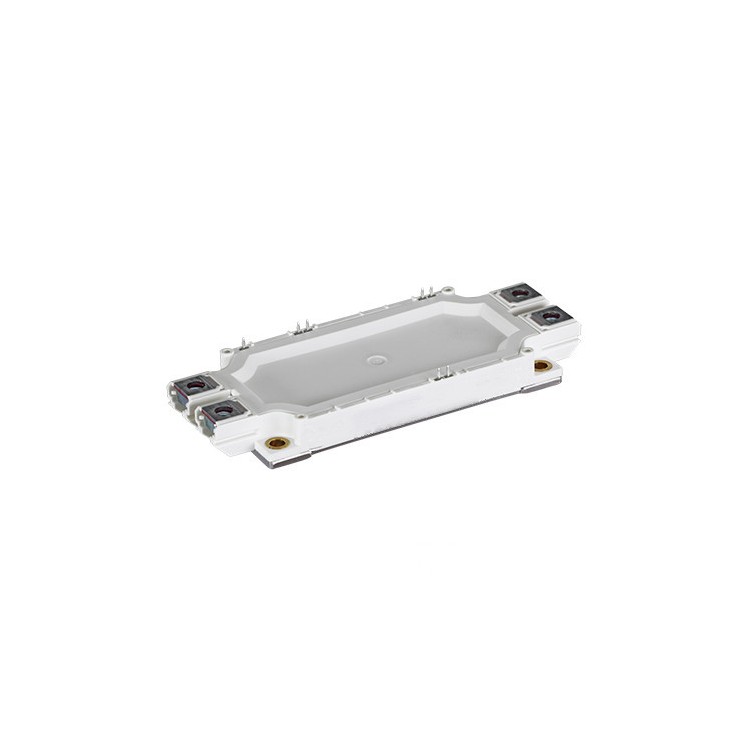

英飞凌IGBT模块

以下是关于 英飞凌（Infineon）IGBT模块 的详细技术解析，涵盖其产品线、关键技术、应用场景及市场优势：

---

 1. 英飞凌IGBT模块核心产品线

英飞凌的IGBT模块按电压等级和应用场景分为多个系列，以下是主流产品线：

| 系列名称       | 电压/电流范围       | 技术特点                          | 典型应用                  |

|--------------------|-------------------------|---------------------------------------|-----------------------------|

| EconoDUAL™ 3  | 600V-1200V / 100A-600A | 标准封装，低成本，工业级可靠性        | 工业变频器、UPS             |

| PrimePACK™    | 1200V-6500V / 200A-2400A | 压接式/焊接式，高功率密度            | 新能源发电、轨道交通        |

| HybridPACK™   | 600V-1200V / 200A-800A  | 双面散热（DSC），汽车级认证           | 电动汽车电驱系统            |

| XHP™          | 1200V-1700V / 400A-1000A | 超低电感设计，高频开关                | 太阳能逆变器、储能系统      |

| .XT系列       | 600V-6500V / 50A-2400A  | 低损耗（.XT技术），优化热阻           | 高端工业驱动、HVDC         |

---

 2. 英飞凌IGBT模块关键技术

 （1）芯片技术

- .XT技术：

  通过优化载流子寿命控制，降低导通损耗（V_CE(sat)↓15%）和开关损耗（E_sw↓20%）。

- TRENCH+Field Stop：

  沟槽栅+场终止层结构，提升电压阻断能力（如1200V模块可耐受1600V浪涌）。

 （2）封装技术

- 双面散热（DSC）：

  HybridPACK™系列采用上下双面冷却，热阻（R_th,j-c）降低40%。

- PressFIT压接技术：

  PrimePACK™ 3B模块无需焊接，直接压接安装，提高可靠性（功率循环寿命↑50%）。

- 无绑定线设计：

  采用铜带连接替代铝线，减少热疲劳（如XHP™系列）。

 （3）集成化方案

- CID（电流检测集成）：

  内置Shunt电阻或霍尔传感器（如HybridPACK™ DSC）。

- NTC温度监测：

  PrimePACK™模块集成负温度系数热敏电阻，精度±1℃。

---

 3. 典型型号与参数对比

| 型号             | 电压/电流 | 开关频率 | V_CE(sat) | 封装        | 适用场景       |

|----------------------|---------------|--------------|--------------------------|-----------------|--------------------|

| FF450R 12ME4      | 1200V/450A    | 8kHz         | 1.7V                    | EconoDUAL™ 3    | 工业变频器         |

| F3L400 R10W3H3    | 1000V/400A    | 20kHz        | 1.55V                   | PrimePACK™ 3    | 风电变流器         |

| FS800R08A6P2B    | 800V/800A     | 10kHz        | 1.3V                    | HybridPACK™ DSC | 电动汽车主逆变器   |

| IHM1700X1K       | 1700V/1000A   | 5kHz         | 2.1V                    | XHP™ 2          | 光伏中央逆变器     |

---

 4. 应用场景与解决方案

 （1）新能源汽车

- 主逆变器：HybridPACK™ DSC系列（如宝马iX3采用FS820R08A6P2B）。

- 车载充电机（OBC）：CoolSiC™混合模块（SiC二极管+IGBT）。

 （2）可再生能源

- 光伏逆变器：XHP™系列支持1500V系统，效率>99%。

- 风电变流器：PrimePACK™ 3B耐低温设计（-40℃启动）。

 （3）工业驱动

- 伺服系统：EconoDUAL™ 3模块搭配EiceDRIVER™门极驱动IC。

---

 5. 英飞凌的核心优势

- 市场份额：全球IGBT模块市占率超35%（2023年Om dia数据）。

- 垂直整合：从芯片设计（CoolMOS™）到封装全流程控制。

- 可靠性认证：通过AEC-Q101（汽车）、IEC 60747（工业）等标准。

---

 6. 选型建议

- 高性价比需求：EconoDUAL™ 3系列（如FF300R 12KE3）。

- 高频应用：.XT系列（如IKW75N65EH5）。

- 极端环境：PrimePACK™ HV（6500V/2400A，用于HVDC）。

---

 7. 未来技术路线

1. SiC混合模块：

   结合CoolSiC™ MOSFET与IGBT（如FF900R 12ME7_B11）。

2. 智能模块：

   集成电流/温度传感器+无线通信（如XENSIV™连接方案）。

3. 绿色制造：

   无铅焊接、可回收封装材料（符合欧盟RoHS 3.0）。

---

 总结

英飞凌IGBT模块以 低损耗、高可靠性、全场景覆盖 为核心竞争力，其技术迭代（如.XT、DSC）持续引领行业。在汽车电动化、能源转型的背景下，英飞凌通过 SiC与IGBT协同发展 的策略，巩固了其在功率半导体领域的领导地位。
