焦炭填充预包装深井阳极体219乘6000石油化工防腐工程专用

结构与组成

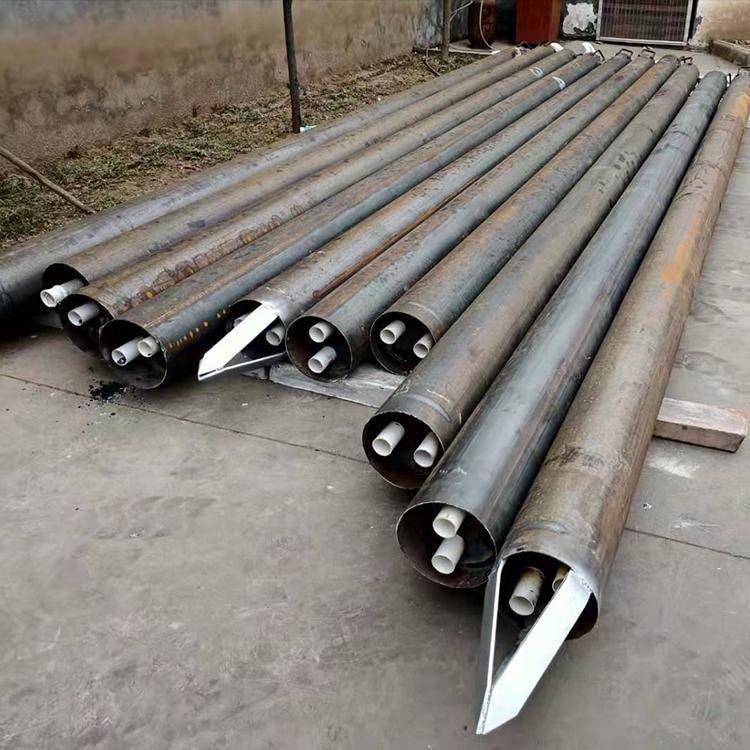

通常由贵金属氧化物管状阳极串、钢质套管、焦炭填料和导气管等构成。贵金属氧化物管状阳极串一般由 3 至 4 支钛基贵金属氧化物阳极组成，表面涂覆铱、铂等贵金属氧化物涂层，具有优异的电化学性能和耐腐蚀性。钢质套管作为阳极串的支撑结构，能保护阳极免受外部机械损伤，同时作为电流传导通道。焦炭填料填充在阳极串四周。导气管用于排出阳极反应产生的气体，防止气阻影响阳极性能。

功能作用

• 降低接地电阻：焦炭填料具有低电阻率特性，其电阻率通常控制在 0.5 - 1.5Ω・m，能够显著降低阳极地床的接地电阻，提高保护电流的传导效率。例如，在电阻率＞1000Ω・m 的沙漠地区，使用焦炭填料可使接地电阻降低 60%-75%。

• 延长阳极寿命：焦炭填料可将阳极的氧化反应转移到填料与土壤界面进行，反应产物为 CO₂或 CO，避免阳极本体直接参与反应，从而延长阳极使用寿命。使用焦炭填料的阳极寿命可达 25-30 年，较裸阳极延长 200%。

• 优化电流分布：焦炭填料的多孔结构有助于电流的均匀分布，避免局部过保护或欠保护现象的发生。配合深井阳极垂直安装于地下 50 米以上的特点，可覆盖直径 2-3 公里的保护范围，适用于大型储罐群或长输管道的集中保护。

• 排出反应气体：焦炭填料的多孔结构可顺畅排出阳极反应产生的 CO₂等气体，避免气阻现象。工程实测表明，配备焦炭填料的阳极极化电位波动＜20mV，而无填料系统波动＞150mV。

• 保护阳极本体：焦炭层弹性模量可吸收 90% 以上地层应力波动，保护阳极免受冻土区冻胀压力、采空区地层塌陷冲击或钻井施工震动。同时，焦炭的疏水性和孔隙毛细管效应，使 Cl⁻、SO₄²⁻等腐蚀性离子扩散系数降低 2 个数量级，降低阳极基体腐蚀速率。

材料选择与施工参数

• 材料选择：固定碳含量≥90%，确保导电性与化学稳定性；灰分含量≤8%，避免 SiO₂、Al₂O₃等杂质提升电阻率或引发副反应；粒径分布为 5-15mm 连续级配，孔隙率控制在 40%-50%，确保填料密实度与透气性平衡。

• 施工参数：阳极四周焦炭厚度≥100mm，上下部≥150mm，确保电流分布均匀和阳极得到充分保护
