1. 设备说明

（1）本公司生产的压缩空气过滤器，滤芯内部采用德国HV公司的进口滤材，按过滤精度的不同有T系列 A系列H系列等3个等级。

（2）压缩空气进入过滤器内，通过拦截、惯性、扩散、重力等作用，有效地去除压缩空气中含有的水份、尘粒、油雾等杂质，从而使压缩空气洁净干燥，使气动设备可靠性提高，产品质量提升。杭州佳洁公司的滤芯本身用多层次的滤床构造，其容尘量极大，有效性高，使用寿命长，是国内压缩空气净化设备领域一致认同的。本公司设计的过滤器，结构简单，拆装滤芯方便，使用性能保证。

2. 技术参数

（1）选用的空气过滤器，流量符合每人每分钟0.3m3的压风供气要求

（2）选用的气体减压器，满足每人每分钟0.3m3的流量要求，可调压力0.1-0.3MPa

（3）选用的消音器，可将压风噪音将至70dB一下

（4）压风管道管径，满足供气量要求

（5）整体通过0.9MPa的氮气试压，符合气密性试验要求，采用1.75MPa水压试验，符合整体管路的强度要求

3. 设备清单

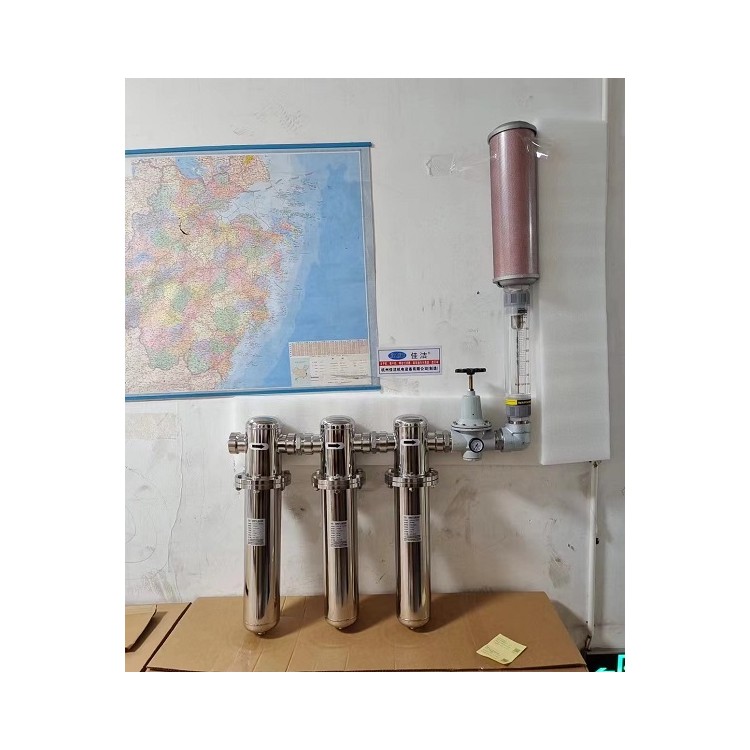

（1）三级过滤器：1套

（T系列  A系列  H系列）

（2）调压阀：1只

（3）消音器：1只

（4）流量计：1只

（可选配，满足每人每分钟0.3m3的流量量程要求）

（5）管接件：1套

二   安装与配置

1.  安装时，必须按照过滤器上的空气进出口标签连接好管道。否则将进出口反装会严重影响过滤效果。为了便于使用和更换维修,过滤器应按下图所示的标准管线进行安装。

2.  避难硐室压风过滤器的配置可参考下图所示的型式进行。
