安科瑞电流型AM3-I微机保护装置8路开关量输入回路带48

产品特点

概述：

AM3 系列微机保护装置集保护、控制于一体，可满足客户 20KV 及以下电压等级用电系统对电力能源安全运行、可靠性的保障要求。目前广泛使用在变电站、工矿企业、学校、商业广场以及大型楼宇等配网用电系统中。
保护装置采用可靠的保护原理和算法，抗干扰性能强，可靠性高，保护实现方式灵活，通讯采用冗余设计。装置具备 8 路开关量采集和 5 路继电器输出，能与 Acrel-2000Z电力监控软件配合，可以实现无人值班的终端用户变电站配电自动化系统。

产品特点:

??成熟完善的保护功能：

保护装置针对不同一次设备可以灵活配置不同的保护功能，可以实现 20kV 以下电压等级变配电站保护控制功能，适用于线路、母联、配电变压器等设备的保护和自动控制功能。

??高性能硬软件平台：

AM3 系列保护装置采用高性能的硬件平台，全部采用工业级元器件，专业的 EMC 设计，

配合完善的在线自检测试程序，采用高性能处理器作为保护 CPU，配置以大容量的 RAM 和Flash，使本产品具有较强的数据处理、逻辑运算和信息存储能力。

??人性化：

装置采用全汉化彩屏液晶显示，人机界面清晰易懂；灵活、舒适的按钮设计，菜单式操作简单、便捷；配备的计算机界面的调试与分析软件，调试及维护简单方便。

??丰富的接口资源：

4 路交流电流、3 路交流电压通道；8 路开关量输入通道（交直流两用)、5 路开关量输出通道；1 个 RS485 通讯接口。

??灵活方便的接线方式：

装置的 3 路交流电压输入可接相电压，也可接线电压或零序电压，适应各种 PT 接线方式。保护电流可接三相电流；另外一路交流电流通道可以接零序电流或者线路电流。

??透明化：

实时记录交流量、开入量、开出量和所有保护模块的状态；记录保护内部各元件动作行为、动作时间和录波数据。

??开关量输入自定义：

用户可根据需求对开关量输入进行自定义配置，*大限度的满足用户需求，灵活方便。

??一次模拟图自定义：

用户可根据需求选择不同模式的一次模拟图，同时对一次模拟图进行自定义配置，可*大限度的满足用户需求，灵活方便。

??高可靠性设计：

通过 6 项电磁兼容检测认证，电快速瞬变脉冲群、静电放电、浪涌抗干扰性能等均达到IV 等级标准。

??开放性：

装置内置两种通讯规约：Modbus-RTU 和 IEC 60870-5-103 ，可通过菜单设置选择。可实现远方定值修改和切换、事件记录及录波数据上传、压板遥控投退、遥信、遥控跳合闸。

产品型号说明：

产品功能介绍：

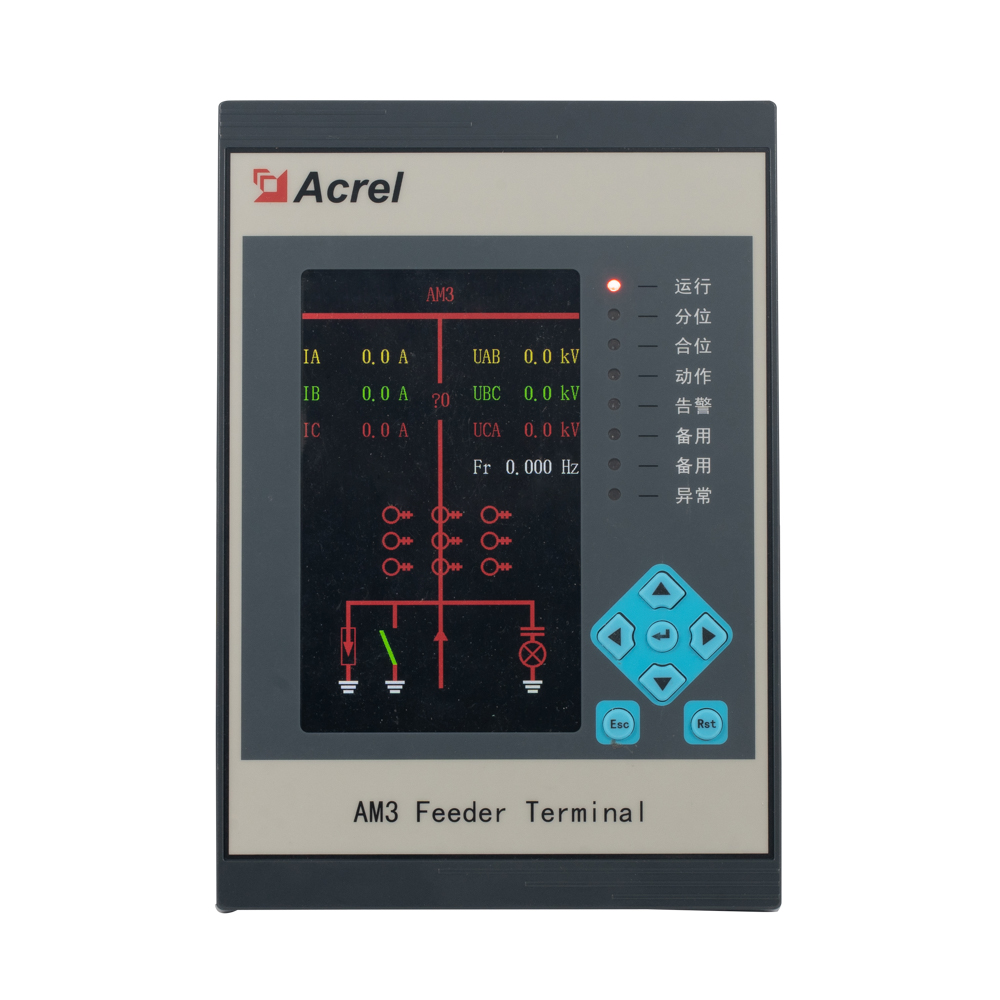

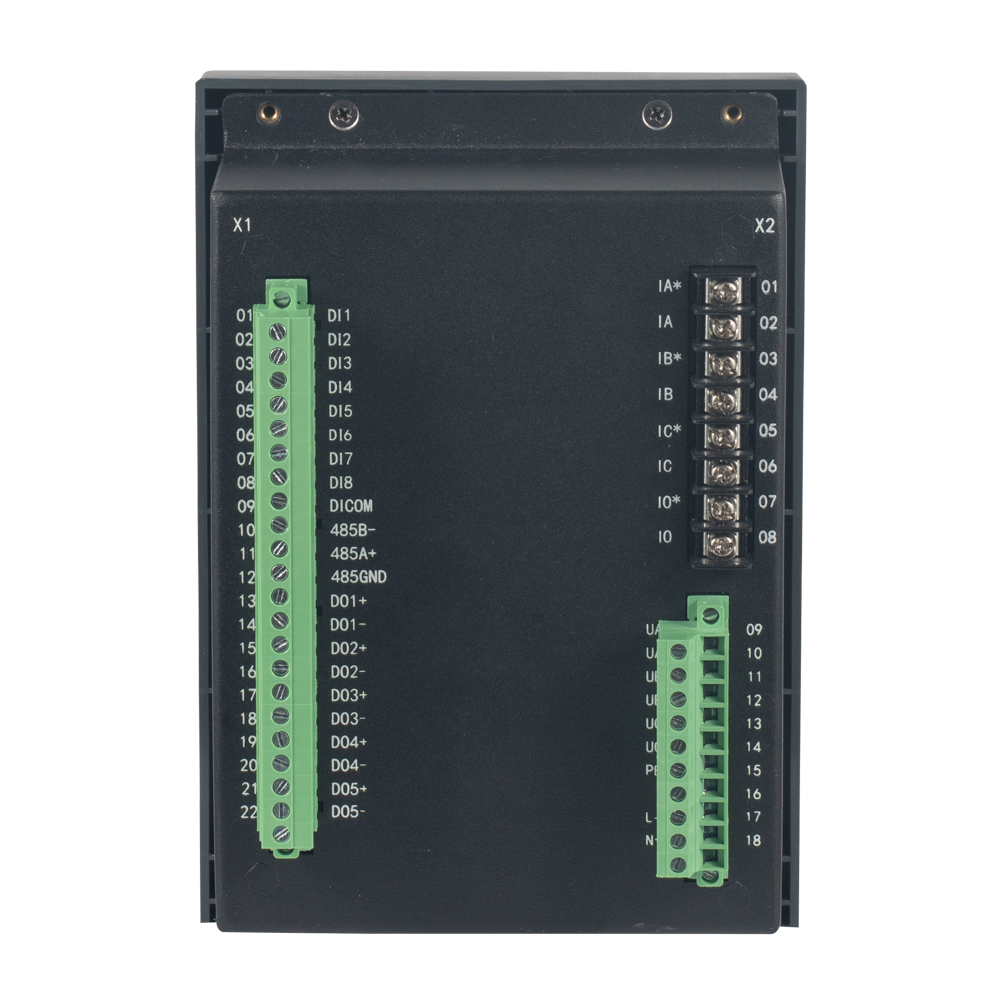

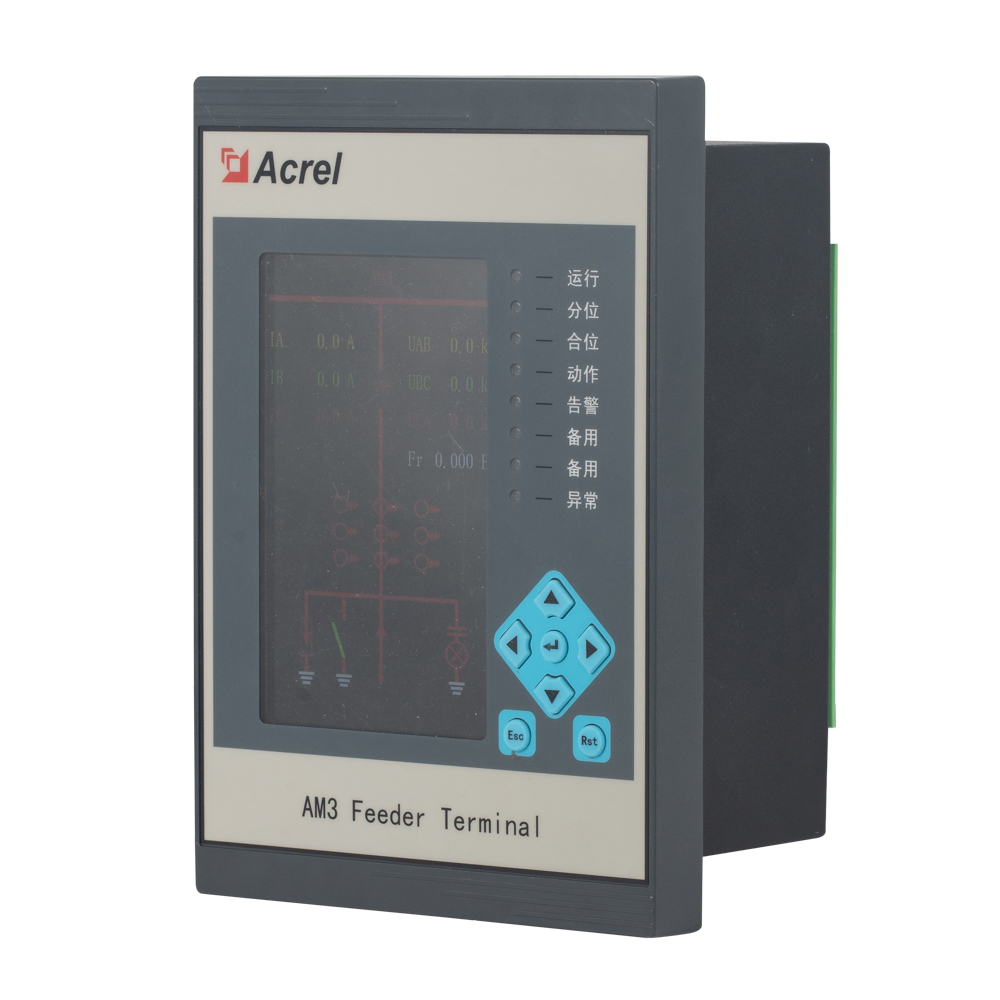

产品实拍
