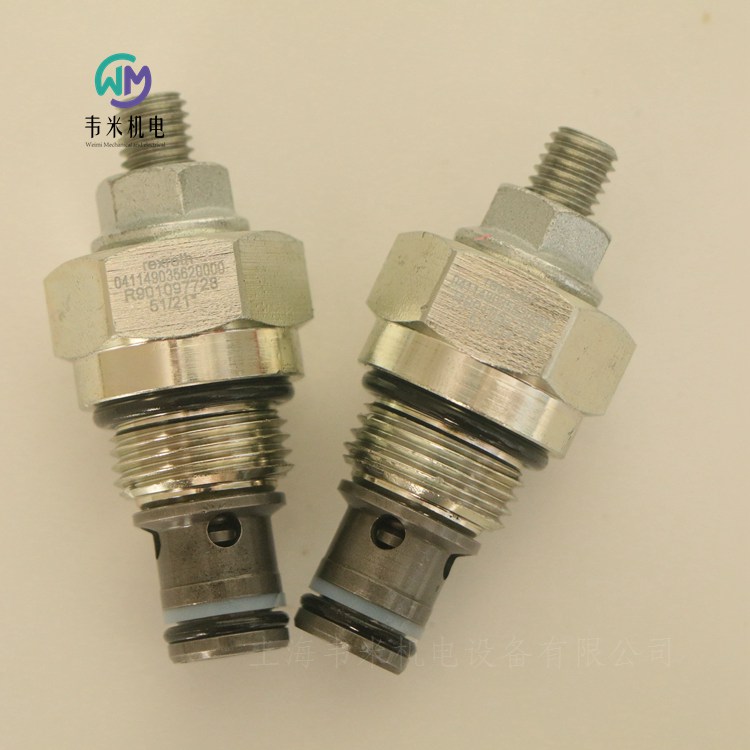

力士乐直动式溢流阀041149035620000

力士乐直动式溢流阀041149035620000，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

力士乐REXROTH螺纹插装阀

R901097728 041149035620000-VSBN-08A-20

直动式溢流阀，阀座设计

旋入插装阀

工作压力350巴（5000磅/平方英寸）

流量20 l/min（5 gpm）

尺寸CA-08A-2N

产品属性

产品系列分类

卸压，直动式导向提升阀型

产品系列类型 VSBN

压力[bar] 350

端口数 2.

流量[l/min] 20

正常位置 常闭

滑阀提升阀 提升阀类型

直接-直动式 直接作用

连接类型 旋入插装阀

尺寸 CA-08A-2N

标称流量【l/min】 20

可调压力范围[bar] 105-210

压力设置[bar] 200

压力预设 带压力预设

调整选项 防漏六角凹头螺钉

密封材料 NBR

液压油 HL，HLP

产品类型 VSBN

重量[kg] 0.1

力士乐REXROTH螺纹插装阀

电磁阀先导式提升阀

双向常闭

普通空腔，尺寸08

VEI-16-08A-NC

OD.15 - X - 18 - Y - Z - W

技术数据

新的VEI-16系列采用了一种新的电磁阀概念，提供了的性能，使阀芯能够在恶劣的环境中工作。Cartridges还采用了的液压部件设计，提供了的液压性能。

说明：

在低流量功能或低容量执行机构的情况下，特别建议使用W=000T快速响应版本的VEI-16-08A。对于低流量、低容量功能、低容量执行器，也建议使用直动式电磁阀（VEDT-16-08A）。

技术数据

全体的

重量0.15千克（0.33磅）

安装方向无限制

储存环境温度范围-40至100°C（-40至212°F）

工作环境温度范围

-30至90°C（-22至194°F），W=0000

-30至75°C（-22至167°F），W=000T

盐雾试验

DIN EN ISO 9227:2017-07

500小时

工作压力350巴（5000磅/平方英寸）

流量范围

对于W=0000，0.5-40 l/min（0.1-11 gpm）

对于W=000T，0.5-30 l/min（0.1-8 gpm）

疲劳循环寿命

350巴时200万次循环420巴时150000次循环

内部泄漏：

5滴/分钟，X=01、05、07

20滴/分钟，X=31,03,09

W的切换时间=0000

打开≤50ms

闭合≤100 ms

W=000T的切换时间

打开≤50ms

闭合≤50ms

流体温度范围-20至80°C（-4至176°F）

流体：矿物基或合成材料，在粘度为20至380 mm2/s（cSt）时具有润滑性能

安装扭矩35-43 Nm（26-32 ft-lbs）

建议的流体污染程度

标称值10µm（NAS 8）ISO 4406 19/17/14

MTTFD 150年

空腔CA-08A-2N

X=01、05、07的密封套件

代码RG08A2010520100

材料编号R901101437

X=31,03,09的密封套件

代码RG08A2010530100

材料编号R901101544

密封套件线圈和标准盖

代码RG02Z0010000100

材料编号R930067869

密封套件线圈和保护帽仅适用于Y=D

代码RG03Z0010000100

材料编号R930067870

与电有关的

电压类型直流电压

D36型线圈

对amb.temp的电压公差。参见特性曲线

功耗20 W

注：线圈必须单独订购

德国力士乐REXROTH螺纹插装阀电磁阀订货号和型号：

R930058334 OD153118A000000-VEI-016-NC-08A-A-31-0000

力士乐REXROTH螺纹插装阀

R930053928 04050200270900A-DRFN-16A-09

分流阀和集流阀

旋入式阀门

工作压力350巴（5000磅/平方英寸）

流速80 l/min（21 gpm）

拧入孔CA-16A-4N

产品特性

产品系列的分类

分流阀和集流阀

产品系列类型 DRFN

连接数 3.

压力[bar] 350.

体积流量[l/min] 80

连接类型 旋入式阀

直接预控 预转向

拧入孔 CA-16A-4N

额定流量【l/min】 80

密封材料 NBR

压力流体 HLP，HLP

产品类型 DRFN

产品系列 分流阀和集流阀

重量[kg] 0.41

力士乐REXROTH螺纹插装阀

直动式溢流阀，阀座设计

提升阀类型

力士乐机械插装阀

溢流阀

VSBN-08A

04.11.49 - X - 56 - Z

直动式导向提升阀类型

通用插孔，尺寸 08

大工作压力 350 bar

大流量 20 l/min

描述

流量从1到2被阻断，直到压力增加以满足所选的阀门设置，将提升阀从阀座提升，并允许安全流量通过端口2到达油箱。端口2处的压力会增加阀的安全设置。Bosch Rexroth机油控制提升阀设计可增强所有流量和压力下的稳定性。

技术数据

工作压力

端口1（P）

350巴（5000磅/平方英寸）

允许的压力

端口2（T）

140巴（2000巴）

流量20 l/min（5.3 gpm）

内部泄漏15滴/分钟。

流体温度范围-30至100°C（-22至212°F）

安装扭矩34-41 Nm（25-30 ft-lbs）

重量0.09千克（0.2磅）

型腔CA-08A-2N（见数据表18325-70）

线体和标准部件

MTTFd 150年见数据表18350-51

密封套件

代码：RG08A2010520100

材料编号：R901101437

流体

在粘度为10至500 mm2/s（cSt）时具有润滑性能的矿物基或合成材料

建议的流体污染程度

标称值为10µm（NAS 8）/ISO 4406 19/17/14

安装位置无限制

力士乐REXROTH螺纹插装阀减压阀订货号和型号：

R901113598 041149035605000-VSBN-08A-05

R901097728 041149035620000-VSBN-08A-20

力士乐REXROTH螺纹插装阀 041149035635000-VSBN-08A-35

直动式溢流阀，阀座设计

R901091914 041149035635000

旋入式阀门

工作压力350巴（5000磅/平方英寸）

流速20 l/min（5 gpm）

拧入孔CA-08A-2N

产品特性

产品系列的分类

直接控制减压阀，阀座设计

产品系列类型 VSBN

连接数 2.

压力[bar] 350.

体积流量[l/min] 20

正常位置 关闭，无电

阀锥阀

连接类型 旋入式阀

直接预控 直接控制

拧入孔 CA-08A-2N

额定流量【l/min】 20

可调压力范围[bar] 175-350

压力设置[bar] 350.

压力预设 压力预设

调整选项 无泄漏六角凹头螺钉

密封材料 NBR

压力流体 HLP，HLP

产品类型 VSBN

产品系列 溢流阀

重量[kg] 0.094

力士乐REXROTH螺纹插装阀

溢流阀

VSBN-10A

04.11.55 - X - 85 - Z

直动式导向提升阀类型

通用插孔，尺寸 10

大工作压力 350 bar

大流量 50 l/min

R901191831 041155038505000-VSBN-10A-05

R901115702 041155038535000-VSBN-10A-35

力士乐REXROTH螺纹插装阀 041155038535000-VSBN-10A-35

直动式溢流阀，阀座设计

R901115702 041155038535000

旋入式阀门

工作压力350巴（5000磅/平方英寸）

流速50 l/min（13 gpm）

旋入孔CA-10A-2N

产品特性

产品系列的分类

直接控制减压阀，阀座设计

产品系列类型 VSBN

压力[bar] 350.

连接数 2.

体积流量[l/min] 50

正常位置 关闭，无电

阀锥阀

连接类型 旋入式阀

直接预控 直接控制

拧入孔 CA-10A-2N

额定流量【l/min】 50

可调压力范围[bar] 175-350

压力设置[bar] 350.

压力预设 压力预设

调整选项 无泄漏六角凹头螺钉

密封材料 NBR

压力流体 HLP，HLP

产品系列 溢流阀

产品类型 VSBN

重量[kg] 0.187

力士乐REXROTH螺纹插装阀 041208038510000-VSPN-10A-10

R901097726 041208038510000

溢流阀

力士乐REXROTH螺纹插装阀041208048535000-VSPN-10A-V-35

R901104104 041208048535000

溢流阀

力士乐REXROTH螺纹插装阀

卸压阀，直接作用提升阀型差速区域，特殊空腔，004-VSD-350

描述

流量从2到1被阻断，直到压力增加以满足所选的阀门设置，将提升阀从阀座提升，并允许安全流量通过1到达油箱。1处的压力增加了阀的安全设置。稳定的提升阀设计和硬化阀座的结合提供了的响应、滞后和泄漏特性。

技术数据

工作压力

端口2（P）

210巴（3000磅/平方英寸）

允许的压力

端口1（T）

140巴（2000磅/平方英寸）

流量350 l/min（93 gpm）

内部泄漏1）15滴/分钟。

流体温度范围-30至100°C（-22至212°F）

安装扭矩245-264 Nm（181-196 ft-lbs）

重量1.5公斤（3.3磅）

特殊型腔004

线体和标准部件

密封套件代码：RG004020520100

材料编号：R930001696

流体

在粘度为10至500 mm2/s（cSt）时具有润滑性能的矿物基或合成材料

建议的流体污染程度

标称值为10µm（NAS 8）/ISO 4406 19/17/14

安装位置无限制

德国力士乐REXROTH螺纹插装阀减压阀订货号和型号：

R930000377 04150403990500A-VSD-350-05-A

力士乐REXROTH螺纹插装阀041523038535000-VSDN-10A-35

R930005644 041523038535000

溢流阀，直动式，阀座设计，差速器区

旋入式阀门

工作压力350巴（5000磅/平方英寸）

流速120 l/min（32 gpm）

旋入孔CA-10A-2N

产品特性

产品系列的分类

减压阀，直接控制，阀座设计，差动表面

产品系列类型 VSDN

压力[bar] 350.

连接数 2.

体积流量[l/min] 120

正常位置 关闭，无电

阀锥阀

连接类型 旋入式阀

直接预控 直接控制

拧入孔 CA-10A-2N

额定流量【l/min】 120

可调压力范围[bar] 100-350

压力设置[bar] 350.

压力预设 压力预设

调整选项 无泄漏六角凹头螺钉

密封材料 NBR

压力流体 HLP，HLP

产品系列 减压阀

产品类型 VSDN

重量[kg] 0.245

力士乐REXROTH螺纹插装阀043120005600000-VUCN-08A-00

R901007308 043120005600000

单向阀，阀座设计

旋入式阀门

工作压力420巴（6000磅/平方英寸）

流速50 l/min（13 gpm）

拧入孔CA-08A-2N

产品特性

产品系列的分类 止回阀，阀座设计

产品系列类型 VUCN

压力[bar] 420

连接数 2.

位置 2.

体积流量[l/min] 50

阀锥阀 阀座设计

连接类型 旋入式阀

直接预控 直接控制

拧入孔 CA-08A-2N

额定流量【l/min】 50

压力设置[bar] 1.

压力预设 未预设压力

密封材料 NBR

压力流体 HLP，HLP

产品类型 VUCN

产品系列 止回阀

重量[kg] 0.06

力士乐REXROTH螺纹插装阀

单向阀，可解锁

单向阀

先导式操作

通径，尺寸12

VSON-12A

04.33.07 - X - 57 - Z

描述

当2处的压力上升到弹簧偏置压力以上时，提升阀从其阀座被推动，允许从2到1的流量。阀门在1到2之间为常闭（检查）状态。当端口3处存在足够的先导压力时，先导活塞将提升阀从阀座上推出，允许流量从1到2。精密机械加工和硬化工艺可在检查条件下实现几乎无泄漏的性能。

技术数据

工作压力350巴（5000磅/平方英寸）

流量120 l/min（32 gpm）

先导比3.2:1

内部泄漏5滴/分钟。

流体温度范围-30至100°C（-22至212°F）

安装扭矩81-95 Nm（60-70 ft-lbs）

重量0.25千克（0.55磅）

型腔CA-12A-3C

线条体和标准

程序集

集成电路

密封套件

代码：RG12AC9010520100

材料编号：R901111379

流体矿物基或合成材料

润滑性能

在粘度为5至800 mm2/s（cSt）时具有润滑性能的矿物基或合成材料

建议的流体污染程度

标称值大为10µm（NAS 8）/ISO 4406 19/17/14

安装位置无限制

力士乐REXROTH螺纹插装阀单向阀订货号和型号：

R901106634 043307105700000-VSON-12A-G-00

力士乐直动式溢流阀041149035620000
