金属线槽（电缆桥架） 跨接接地线截面由于设计不明确， 施工中往往只按规范规定的zui小允许截面4 mm2 （铜质） 选择， 使其截面可能不满足要求，存在接地安全***。对于非镀锌金属线槽（电缆桥架）， 不少产品本体上没有设置***的接地螺栓， 在施工中， 往往利用连接板的螺栓， 在连接板处， 对跨接接地线进行连接固定。由于连接板涂有绝缘的防腐涂层，可能使跨接接地线与线槽（电缆桥架） 的金属本体之间不能形成***的电气连通， 而此时跨接接地线连接又是串接连接， 当出现连接板松动、脱开等现象时， 将会造成跨接接地线连接不牢， 甚至断开，使得金属线槽（电缆桥架） 失去接地， 存在接地安全***。（电缆桥架） 的支架接地在施工中漏接现象较为普遍， 而金属线槽（电缆桥架） 与支架之间也没有连接固定， 使得支架没有***接地.
电缆桥架分为槽式、托盘式和梯架式等结构,由支架、托臂和安装附件等组成。,选型时应注意桥架的所有零部件是否符合系列化、通用化、标准化的成套要求。建筑物内桥架可以独立假设,也可以附设在各种建(构)筑物和管廊支架上,应体现结构简单,造型美观、配置灵活和维修方便等特点,全部零件均需进行镀锌处理,安装在建筑物外露天的桥架,如果是在邻近海边或属于腐蚀区,则材质必须具有防腐、耐潮气、附着力好,耐冲击强度高的物性特点。
为了减轻重量还可以采用smc电缆和玻璃钢桥架,其外形尺寸,荷载特性均与钢质桥架基本相近,由于铝、钢比重不同(a1=2.7,fe=7.86)按重量计算,铝钢之比约为1：3,根据两种材质的市场价折算,铝合金桥架的造价费用较之同类镀锌钢桥价要高出1.5~2.0倍,铝合金桥架具有美观,重量轻、安装方便等优点,近年来,玻璃钢电缆桥架已在有的工程中加以应用。

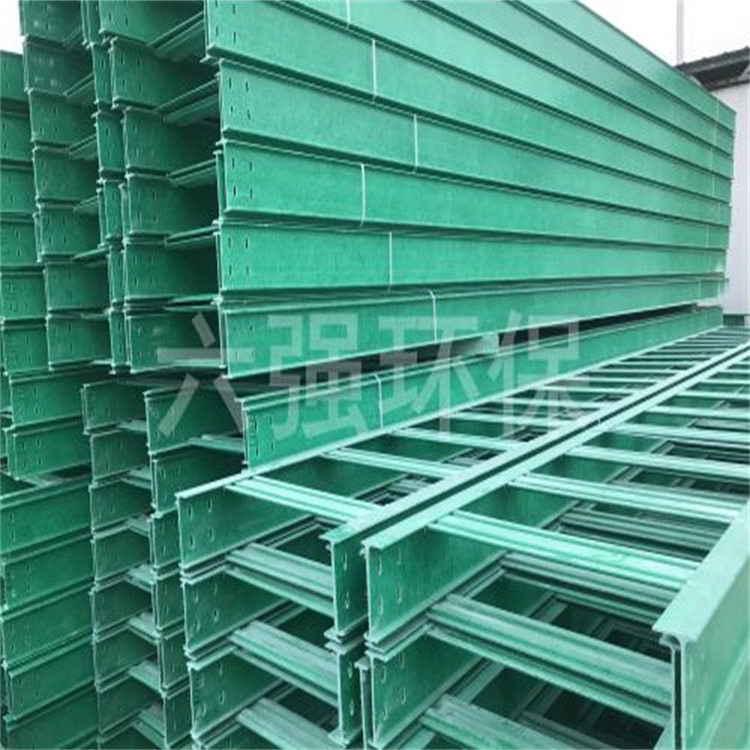

电缆桥架安装时的支托，是通过立柱和托臂来完成的。立柱是支撑电缆桥架的主要部件；而桥架的荷重是通过托臂传递给立柱的。因此立柱和托臂是电缆桥架安装的两个主要部件。电缆桥架装置的简称，由铝合金材料制作托盘或梯架的直通弯通附件以及支吊架等构成用以支承电缆具有连续刚性结构的总体装置。梯形电缆桥架：梯形电缆桥架直接承托电缆的部件的简称，由两根纵向侧边与若干根横档构成的梯形部件；有孔托盘：有孔槽形电缆桥架直接承托电缆的部件的简称，由带孔眼的底板和侧边所构成的或由整块铝合金板冲孔后弯曲制成底部有孔的槽形部件；无孔托盘：无孔槽形电缆桥架直接承托电缆的部件的简称，由底板与侧边构成的或由整块铝合金板弯曲制成实底的槽形部件。
