为满足目前***的通讯、电力输送线路的平稳运行,需要相应高质量的产品配套,寻找一种玻璃钢电缆桥架空铺设桥架的理想材料是工程建设中迫切需要解决的问题。多年来,人们对玻璃钢电缆桥架材料通过从木材、铁板、镀锌板到手糊、模压电缆桥架的变革过程。随着现代工业的迅猛发展,现代厂房跨度的增大,内部装饰要求提高,地铁、大桥用玻璃钢电缆桥架提出免维护、延长使用寿命的需求,这就使得外形美观、接头少、使用***的拉挤玻璃钢电缆桥架,尤其是大尺寸、长度长的拉挤电缆桥架的研制引起人们的关注。为此,本文有针对性、系统、全m地从拉挤玻璃电缆桥架的结构设计、性能设汁、性能测试等方面进行了研究。首先,开放网格式电缆桥架让所有的线缆都根根可见,可以全m***布线工程的质量,日后万一发生故障,也能快速确定问题线缆并采取相应措施;其二,开放网格式桥架允许从任意点出线,可以很方便的和机柜、机架连接起来,而且能随意更改出线点;普通线槽则必须在出线点钻孔,而且不好更改

玻璃钢电缆桥架安装注意事项:1)电缆桥架及线槽敷设走向应短捷,并应尽量沿墙、沿柱或沿梁敷设。2)根据电缆桥架及线槽敷设走向,向土建专业、结构专业提出预留墙洞、楼板洞及吊架安装时,所需预埋钢板位置及荷载。并且应与工艺专业、水暖专业及动力专业相协调。3)地面内暗装金属线槽布线,在设计时应与土建专业密切配合,以便根据不同的结构型式和建筑布局,合理确定线路路径和设备选型。4)不同电压、不同用途的电缆不宜敷设在同一层电缆桥架内:(1)1kv 以上和1kv 及以下的电缆;(2)同一路径向一级负荷供电的双回路电缆;(3)应急照明和其他照明的电缆;(4)电力、控制和电信电缆。若不同等级的电缆敷设在同一电缆桥架时,中间应增加隔板隔离。5)在工程条件下安装或检修不需考虑附加集中荷载时,电缆梯架、托盘的工作均布荷载按电缆自重均匀分布计算。6)电缆桥架不宜与下列管道平行敷设,当无法避免时,电缆桥架的位置应符合下列规定,或采取相应防护措施。(1)电缆桥架应在具有腐蚀性液体管道上方。(2)电缆桥架应在热力管道下方。(3)易燃易爆气体比空气重时,电缆桥架应在管道上方。(4)易燃易爆气体比空气轻时,电缆桥架应在管道下方。7)电缆桥架与管道之间zui小距离见相关标准

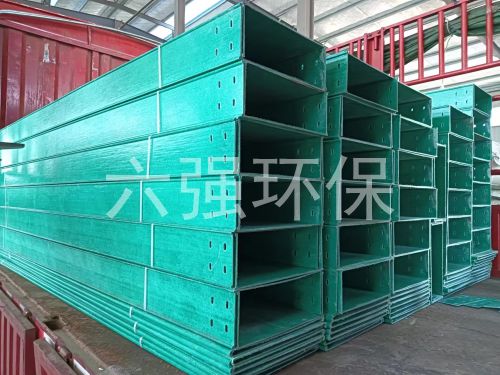

玻璃钢电缆桥架中的槽式电缆桥架是一种全封闭型电缆桥架,槽式电缆桥架其材质有不锈钢、铝合金、钢质三种。表面处理分为镀锌、防火、静电喷塑、热浸锌等,在重腐蚀环境中可特殊防腐处理。它适用于敷设计算机电缆、通信电缆、热电偶电缆及其它高灵敏系统的控制电缆等,它对控制电缆的屏bi干扰和重腐蚀环境中电缆的防护都有较好效果。优良的高抗腐蚀功能,适用于电厂、化工、石化等各个领域,***适用于具有高腐蚀环境的场所。挤压成型的梯边和横档使桥架外表光洁,合理的加工工艺和连接方式,使桥架安装方便,其中大跨距槽式直通可以满足6米的承载力。槽式底板,根据需要可采用平板结构或凸饰冲压结构。
