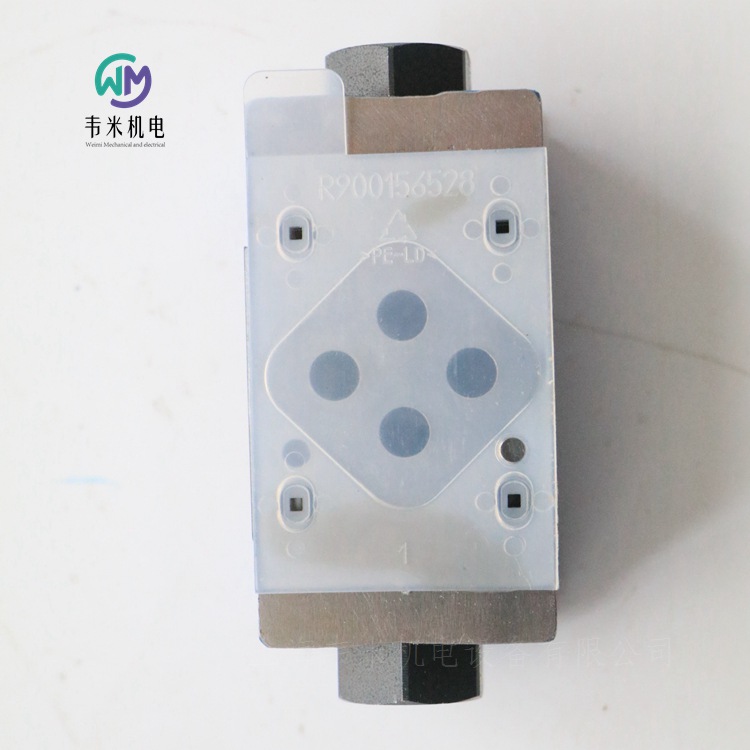

REXROTH叠加式单向阀Z2S6-1-66/V/60

REXROTH叠加式单向阀Z2S6-1-66/V/60，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

力士乐REXROTH先导式单向阀

Z2S 6

规格 6

组件系列 6X

大工作压力 315 bar

大流量 60 l/min

油口安装面符合 DIN 24340 形式 A（不带孔）

油口安装面符合 ISO 4401-03-02-0-05（带孔）

用于一个或两个执行机构油口的无泄漏阻塞，可选

具有多种开启压力，可选（请参阅订货代码）

带预开口，可选

单向阀安装套件可单独使用

可应要求提供特殊型号

Z2S 型单向阀是采用叠加阀板设计的先导式单向阀。

用于一个或两个执行机构油口的无泄漏阻塞，甚至能够用于长期停机的情况。

在方向 A1到 A2 或B1到 B2 上，可以自由流动；在相反方向上，流动被阻塞。

例如，如果阀门的流向是从A1到A2，控制阀芯将向 B 侧方向移动，打开球座阀并推动阀心偏离其阀座。液压油现在即可从B2 流向B1。

为了可以安全地封闭球座阀，必须液压卸载控制阀芯（请参阅油路示例）。

预开口

由于预开口的存在，加压液体可以进行衰减降压。这样避免了可能的换向冲击。

由于使用的是具有扩大的开口控制面积比的两级设置，使用较低的先导压力也可以安全卸载。

注意：

如果阀门不带预开口，憋压容积可能会突然卸载。产生的换向冲击不但会导致安装组件的过早磨损，还会形成噪音。

德国力士乐REXROTH单向阀订货号和型号：

R900347495 Z2S6-1-6X/

R900347504 Z2S6-1-6X/V

R900347495 Z2S6-1-66/

R900347504 Z2S6-1-66/V

R901374869 Z2S6-1-66/V/60

R900347496 Z2S6-2-6X/

R900347505 Z2S6-2-64/V

R900347505 Z2S6-2-66/V

R900347501 Z2S6B1-66/

R900347498 Z2S6A1-6X/

R983030685 Z2S6-A1-6XIN010

R900347498 Z2S6-A1-6X

R900347499 Z2S6A2-6X/

R900347501 Z2S-6B1-6X

力士乐REXROTH单向阀，插装式设计

M-SR 6...30

规格 6 … 30

组件系列 1X

大工作压力 420 bar

大流量 400 l/min

用于在油路块设计中安装

作为角阀

作为直通阀

无泄漏地阻塞一个方向上的流量

具有多种开启压力，可选

德国力士乐REXROTH单向阀订货号和型号

R900346083 M-SR8KE05-1X

R900361981 M-SR8KE00-1X/

R900346082 M-SR15KE30-1X/

R900357718 M-SR8KE05-1X/V

R900345745 M-SR10KE02-1X

R900344549 M-SR10KE05-1X

R900344549 M-SR10KE05-1X/

R900346857 M-SR10KE15-1X

R900346936 M-SR10KE30-1X

R900345372 M-SR15KE05-1X

R900345744 M-SR20KE02-1X

R900340979 M-SR20KE05-1X

R900344778 M-SR25KE05-1X

R900344778 M-SR25KE05-1X/

R900350797 M-SR30KE05-1X/V

力士乐REXROTH液压单向阀 M-SR 25 KE05-1X/

R900344778 M-SR25KE05-1X/

单向阀，插装式

工作压力 250 bar (3600 psi)

流量 300 l/min (80 gpm)

产品系列分类 单向阀，插装式

产品系列类型 M-SR

压力 [bar] 250

油口数量 2

体积流量 [l/min] 300

阀心滑阀 阀座设计

直接 - 先导式 直动式

额定流量 [l/min] 300

压力设置 [bar] 0.5

压力预设 无压力预设

密封材料 NBR

液压油 HL,HLP,HFC

产品类型 M-SR

产品系列 单向阀

重量 [kg] 0.3232

力士乐REXROTH液压单向阀 M-SR 8 KE05-1X/

R900346083 M-SR8KE05-1X/

单向阀，插装式

工作压力 420 bar (6000 psi)

流量 35 l/min (9.3 gpm)

产品系列分类 单向阀，插装式

产品系列类型 M-SR

压力 [bar] 420

油口数量 2

体积流量 [l/min] 35

阀心滑阀 阀座设计

直接 - 先导式 直动式

额定流量 [l/min] 35

压力设置 [bar] 0.5

压力预设 无压力预设

密封材料 NBR

液压油 HL,HLP,HFC

产品类型 M-SR

产品系列 单向阀

重量 [kg] 0.0269

力士乐REXROTH液压单向阀 M-SR 25 KE05-1X/

R900344778

单向阀，插装式

工作压力 250 bar (3600 psi)

流量 300 l/min (80 gpm)

产品系列分类 单向阀，插装式

产品系列类型 M-SR

压力 [bar] 250

油口数量 2

体积流量 [l/min] 300

阀心滑阀 阀座设计

直接 - 先导式 直动式

额定流量 [l/min] 300

压力设置 [bar] 0.5

压力预设 无压力预设

密封材料 NBR

液压油 HL,HLP,HFC

产品类型 M-SR

产品系列 单向阀

重量 [kg] 0.3232

力士乐REXROTH液压单向阀 M-SR 10 KE05-1X/

R900344549 M-SR10KE05-1X/

单向阀，插装式

工作压力 420 bar (6000 psi)

流量 50 l/min (13 gpm)

产品系列分类 单向阀，插装式

产品系列类型 M-SR

压力 [bar] 420

油口数量 2

体积流量 [l/min] 50

阀心滑阀 阀座设计

直接 - 先导式 直动式

额定流量 [l/min] 50

压力设置 [bar] 0.5

压力预设 无压力预设

密封材料 NBR

液压油 HL,HLP,HFC

产品类型 M-SR

产品系列 单向阀

重量 [kg] 0.0476

力士乐REXROTH液压单向阀 M-SR 8 KE00-1X/

R900361981 M-SR8KE00-1X/

单向阀，插装式

工作压力 420 bar (6000 psi)

流量 35 l/min (9.3 gpm)

产品系列分类 单向阀，插装式

产品系列类型 M-SR

压力 [bar] 420

油口数量 2

体积流量 [l/min] 35

阀心滑阀 阀座设计

直动 - 先导式 直动式

额定流量 [l/min] 35

压力预设 无压力预设

密封材料 NBR

液压油 HL,HLP,HFC

产品类型 M-SR

产品系列 单向阀

重量 [kg] 0.027

力士乐REXROTH先导式单向阀

Z2S 6

规格 6

组件系列 6X

大工作压力 315 bar

大流量 60 l/min

油口安装面符合 DIN 24340 形式 A（不带孔）

油口安装面符合 ISO 4401-03-02-0-05（带孔）

用于一个或两个执行机构油口的无泄漏阻塞，可选

具有多种开启压力，可选（请参阅订货代码）

带预开口，可选

单向阀安装套件可单独使用

可应要求提供特殊型号

Z2S 型单向阀是采用叠加阀板设计的先导式单向阀。

用于一个或两个执行机构油口的无泄漏阻塞，甚至能够用于长期停机的情况。

在方向 A1到 A2 或B1到 B2 上，可以自由流动；在相反方向上，流动被阻塞。

例如，如果阀门的流向是从A1到A2，控制阀芯将向 B 侧方向移动，打开球座阀并推动阀心偏离其阀座。液压油现在即可从B2 流向B1。

为了可以安全地封闭球座阀，必须液压卸载控制阀芯（请参阅油路示例）。

预开口

由于预开口的存在，加压液体可以进行衰减降压。这样避免了可能的换向冲击。

由于使用的是具有扩大的开口控制面积比的两级设置，使用较低的先导压力也可以安全卸载。

注意：

如果阀门不带预开口，憋压容积可能会突然卸载。产生的换向冲击不但会导致安装组件的过早磨损，还会形成噪音。

德国力士乐REXROTH单向阀订货号和型号：

R900347495 Z2S6-1-6X/

R900347504 Z2S6-1-6X/V

R900347495 Z2S6-1-66/

R900347504 Z2S6-1-66/V

R901374869 Z2S6-1-66/V/60

R900347496 Z2S6-2-6X/

R900347505 Z2S6-2-64/V

R900347505 Z2S6-2-66/V

R900347501 Z2S6B1-66/

R900347498 Z2S6A1-6X/

R983030685 Z2S6-A1-6XIN010

R900347498 Z2S6-A1-6X

R900347499 Z2S6A2-6X/

R900347501 Z2S-6B1-6X

力士乐REXROTH叠加式单向阀 Z2S6A1-6X/

R900347498 Z2S6A1-66/

公称尺寸 6，A1 → A2，机械操作

高性能范围内的工业液压阀。根据液压符号可靠切断油流

座阀

直动式

开启压力 1.5 bar

通道 A 中的无泄漏阻塞

开启压力 1.5 bar

连接图 ISO 4401-03-02-0-05

压力 [bar] 350

体积流量 [l/min] 80

活塞符号 A1 → A2

连接类型 叠加阀板

标称尺寸 6

驱动类型 带机械操作

连接数 4

开关位置数 2

液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC

密封 NBR

重量 [kg] 0.94

力士乐REXROTH叠加式单向阀 Z2S6-2-6X/

R900347496 Z2S6-2-6X/

公称尺寸 6，A1 → A2，B1 → B2，机械操作

高性能范围内的工业液压阀。根据液压符号可靠切断油流

座阀

直动式

开启压力 3 bar

通道 A 和 B 中的无泄漏阻塞

连接图 ISO 4401-03-02-0-05

压力 [bar] 350

体积流量 [l/min] 80

活塞符号 A1→A2，B1→B2

连接类型 叠加阀板

标称尺寸 6

驱动类型 带机械操作

连接数 4

开关位置数 2

液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC

密封 NBR

重量 [kg] 0.9601

力士乐REXROTH叠加式单向阀 Z2S6-1-6X/V

R900347504 Z2S6-1-66/V

公称尺寸 6，A1 → A2，B1 → B2，机械操作

高性能范围内的工业液压阀。根据液压符号可靠切断油流

座阀

直动式

开启压力 1.5 bar

通道 A 和 B 中的无泄漏阻塞

开启压力 1.5 bar

连接图 ISO 4401-03-02-0-05

压力 [bar] 350

体积流量 [l/min] 80

活塞符号 A1→A2，B1→B2

连接类型 叠加阀板

标称尺寸 6

驱动类型 带机械操作

连接数 4

开关位置数 2

液压油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR

密封 FKM

重量 [kg] 0.956801

博世力士乐（BOSCH-REXROTH）的液压阀控制和调节体积流量，可以影响液压驱动器的运动或旋转方向的体积流量的启动或停止、方向和数量。阀门通过各种操作方式进行控制，从而使阀门元件打开或关闭。这样可使切换阀的切换位置固定，也可使连续阀的中间位置可调。

博世力士乐的单向阀可根据方向关闭工作通道，并支持沿相反方向流动。

力士乐REXROTH叠加式单向阀 Z2S6B1-6X/

R900347501 Z2S6B1-66/

公称尺寸 6，B1 → B2，机械操作

高性能范围内的工业液压阀。根据液压符号可靠切断油流

座阀

直动式

开启压力 1.5 bar

通道 B 中的无泄漏阻塞

连接图 ISO 4401-03-02-0-05

大压力 [bar] 350

大体积流量 [l/min] 80

活塞符号 B1 → B2

连接类型 叠加阀板

标称尺寸 6

驱动类型 带机械操作

连接数 4

开关位置数 2

液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC

密封 NBR

重量 [kg] 0.945

力士乐REXROTH先导式单向阀

Z2S 10

规格 10

组件系列 3X

大工作压力 315 bar

大流量 120 l/min

用于垂直叠加的叠加阀

油口安装面符合 ISO 4401-05-04-0-05, ISO 4401-05-05-0-05

用于一个或两个执行机构油口的无泄漏阻塞，可选

不同的开启压力

带预开口（标准）；不带预开口（可选）

单向阀安装套件可单独使用

防腐蚀设计

Z2S 型单向阀是采用叠加阀板设计的先导式单向阀。

用于一个或两个执行机构油口的无泄漏阻塞，甚至能够用于长期停机的情况。

在方向A1到A2 或 B1 到B2 上，可以自由流动；在相反方向上，流动被阻塞。

例如，如果阀门的流向是从A1到A2，控制阀芯将向 B 侧方向移动，打开球座阀并推动阀心偏离其阀座。液压油现在即可从B2 流向B1。

为了可以安全地封闭球座阀，必须液压卸载控制阀芯（请参阅油路示例）。

预开口

由于预开口的存在，加压液体可以进行衰减降压。这样避免了可能的换向冲击。

由于使用的是具有扩大的开口控制面积比的两级设置，使用较低的先导压力也可以安全卸载。

德国力士乐REXROTH单向阀订货号和型号：

R900407424 Z2S10A1-3X/

R900407424 Z2S10A1-37/

R900407440 Z2S10A1-3X/V

R900407394 Z2S10-1-34

R900407394 Z2S10-1-3X/

R900421985 Z2S10-2-3X

R900421985 Z2S10-2-37/
