电缆桥架的选择和施工要求及规范;电缆桥架的种类有好几种,其都是由支架和托臂、安装附件等安装组成的.可以独立架设的地方是建筑物内,其也可以附设在建筑的管廊支架上.电缆桥架具有结构简单,外形美观和配置灵活等特点.下面桥架给您介绍一下:电缆桥架的选择、安装施工要求、规范以及实例.一、电缆桥架型式及品种的选择1、需屏蔽电气干扰的电缆网路或有防护外部(如:有腐蚀液休,易燃粉尘等环境)影响的要求时,应选用(fb)类槽式复合型防腐屏蔽电缆桥架(带盖)2、强腐蚀性环境应采用(f)类复合不饱和树脂防腐阻燃型电缆桥架.托臂、支架也要选用同样材料,提高桥架及附件的使用寿命,电缆桥架.在容易积灰和其它需遮盖的环境或户外场所宜加盖板.3、除上述情况外,可根据现场还环境及技术要求选用托盘式、槽式、梯级式、玻璃防腐阻燃电缆桥架或钢质普通型桥架.在容易积灰和其它需遮盖的环境或户外场所宜加盖板.4、在公共通道或户外跨越道路段,底层梯级的底部宜加垫板或在该段使用托盘.大跨距跨越公共通道时,可根据用户要求提高桥架的载荷能力或选用行架.5、大跨距(>3m)要选用复合型桥架(fb).6、户外要选用复合不饱和树指桥架(f).

桥架选用具体应考虑以下几点因素:1,先确定桥架宽度、层数、支撑点的型式和间距以及电缆在各层桥架上的分布.2,计算每层电缆的均布荷载(kn/m2),初步确定桥架的型号和规格.3,按大的电缆总均布荷载值来验算桥架强度.根据耐受强度初步确定的桥架型号、规格及支点间距可查阅相关厂家电缆桥架资料,反复核查间距和桥架型号,直至满足负荷要求为止.4,确定挠度值,一般大挠度与跨距(各支撑点之间距离)之比取1/250~1/150为宜. 桥架在设计的时候,需要按照上面的标准来进行,这样子可以让我们的桥架在使用的时候能有更多的效果的发挥,并且可以避免因为设计方面的原因造成的故障.

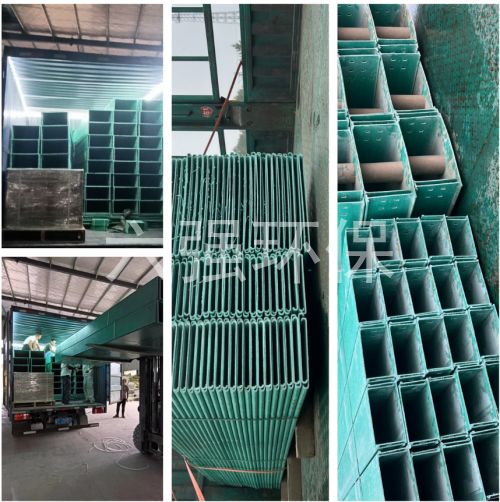

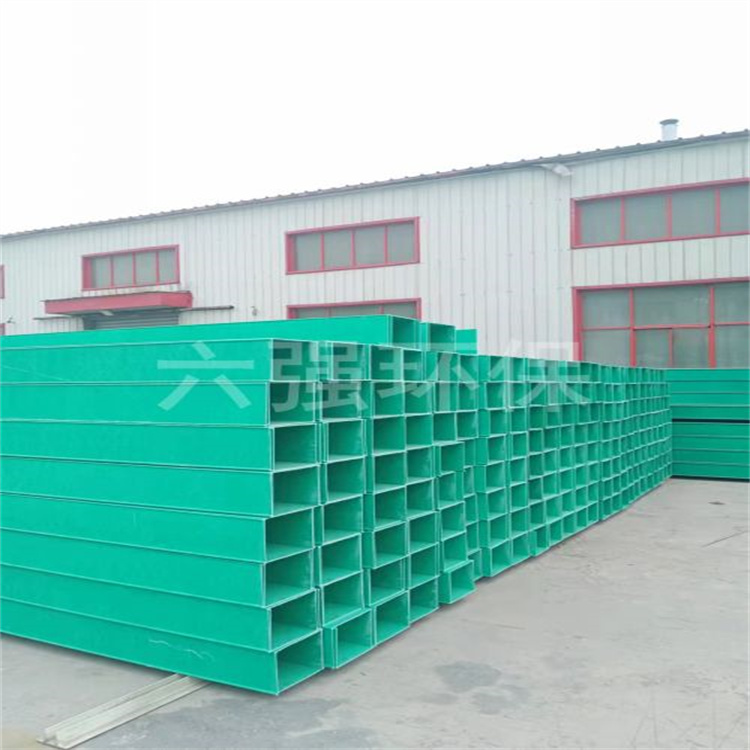

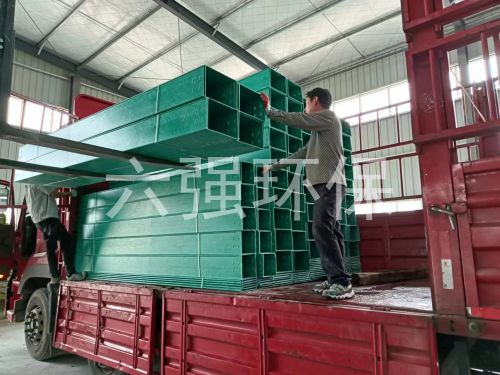

玻璃钢电缆桥架支撑间距和支撑跨距的区别;玻璃钢电缆桥架装置的zui大截荷,支撑间距应小于允许截荷和支撑跨距。选择玻璃钢电缆桥架的宽度时应留有一定的备用空位。当电力电缆和控制电缆较少时,可用一电缆桥架安装,但中间要用隔板将电力电缆和控制电缆隔开敷设。电缆桥架装置应有***接地。如利用桥架作为接地干线,应将每层桥架的端部用16mm2软铜线联接(并联)起来与总接地干线相通。长距离的电缆桥架每隔30-50米接地一次。装置除需屏蔽保护罩外,在室外安装时应在其顶层加保护罩,防止日晒、雨淋。对如需焊接安装时,焊件四周的焊缝厚度不得小于母体的厚度,焊口必须防腐处理。

玻璃钢电缆桥架的安装与维护;1、桥架高度为50、100时每端各6只连接孔,高度为150、200时每端各12只连接孔。2、支撑间距:支撑间距应小于等于载荷曲线允许载荷和支撑跨距。3、桥架宽度:选择电缆桥架的宽度时,应留有一定的备用空位,以便为今后增添电缆用。4、 隔开敷设:当电力电缆和控制电缆较少时,可以在同一电缆桥架安装,但中间须用隔板将电力电缆和控制电缆隔开敷设。5、 电缆固定:汇线桥架水平敷设时,桥架之间的连接应尽量设置在跨距1/4处。水平走向的电缆每隔2米左右固定一下,垂直走向的电缆每隔1.5米左右固定一下。
