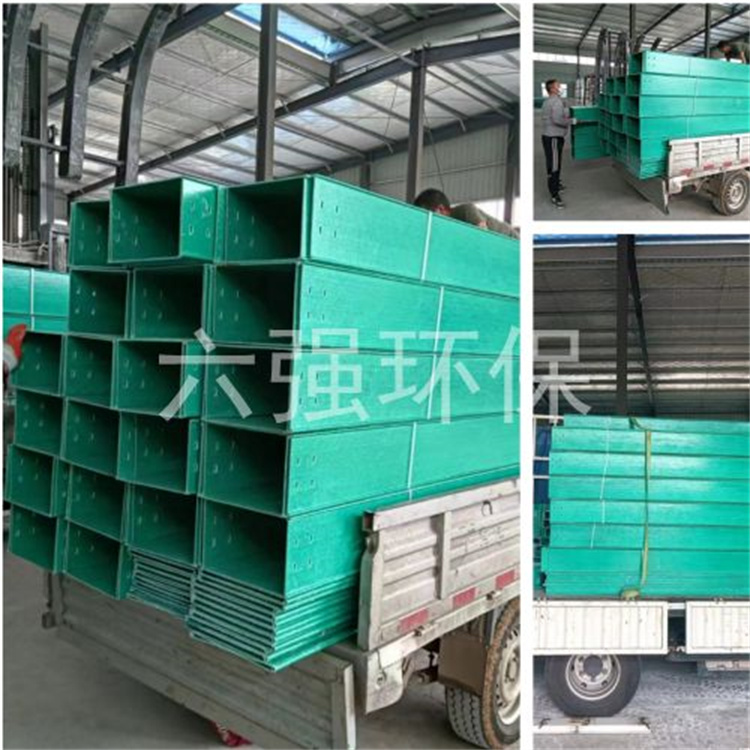

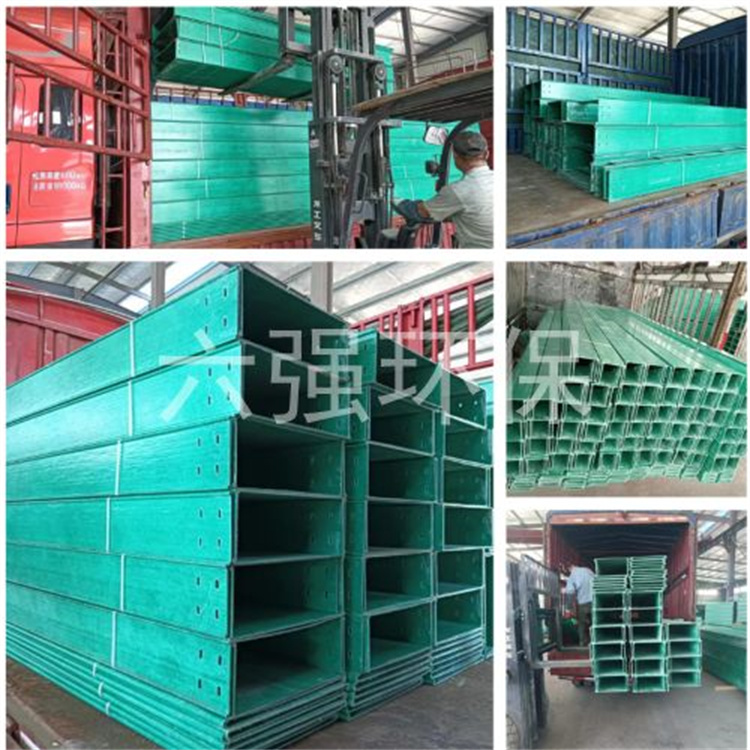

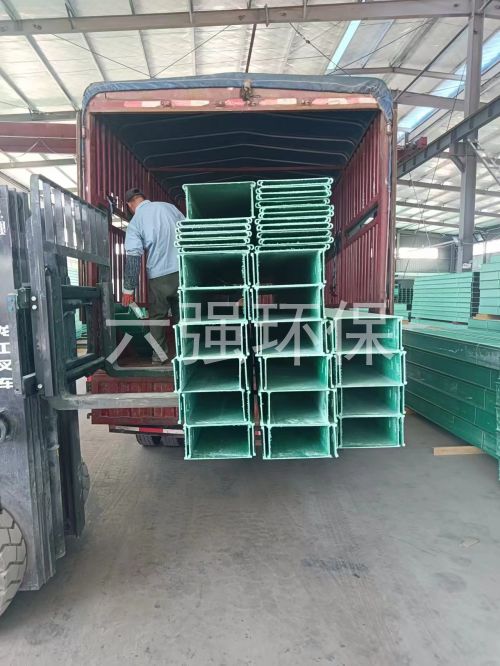

电缆桥架作为线路工程的重要设施，在线路建设中发挥了重要作用。当我们在桥架架设的时候，有四点需要注意。否则，可能桥架的安装和使用就可能出现一些问题。1、桥架不宜在热力管道的上方平行安装，当无法避免需在热力管道上方平行安装时，应不小于1000毫米，有效期间应采取保温措施。2、桥架和一般技术工艺管道安装时，平行静距离大于400毫米，这是非常***的，电缆桥架和具有腐蚀性的液体管道平行的那段时间建不小于500mm时，一定要注意这一点。3、桥架与热力管道平行架设，热力管道有保温层时不小于500毫米，无保温层时不小于1000毫米。4、电缆桥架不宜在输送具有腐蚀性液体管道的下方或具有腐蚀性气体管道上方平行安装，当不可避免的，应不小于500毫米，在应用程序的防腐蚀保护，同时通过隔板隔开，电缆桥架电缆桥架的安装应***注意距离之间的问题,因为在特定的环境中，有很多管道，不仅只有桥梁的存在，所以应该处理这些东西之间的距离，以避免发生干扰和事故。
由于设计文件中没有交代清楚电缆桥架采用何种接地方式,导致现场施工人员无法施工.通过查阅规范可知:"金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地(pe)或接零(pen)***,且必须符合下列规定:(1)金属电缆桥架及其支架全长应不少于2处与接地(pe)或接零(pen)干线相连接;(2)非镀锌电缆桥架间连接板的两端跨接铜芯接地线,接地线小允许截面积不小于4mm2.""沿电缆桥架敷设铜绞线、镀锌扁钢及利用沿桥架构成电气通路的金属构件,如安装托架用的金属构件作为接地干线时,电缆桥架接地时应符合下列规定:全长大于30m时,应每隔20~30m增加与接地干线的连接点."全厂主干桥架全长约1200m,通过比选采用跨接地线的方式进行接地.桥架之间跨接线采用bvr-1×35mm2,并在室外管廊柱上每隔20~30m设置接地端子箱,zui终接至接地干线.电缆桥架、管架上的各类工艺管道每隔20~30m通过铜芯跨接线与接地端子箱连接,同时电缆支架采用爪型螺母与电缆桥架进行连接固定,使其与电缆桥架形成***的电气连通.电缆桥架是为石油化工装置提供动力的***通道,桥架规划的经济合理、技术可行、运行安全,将为建设单位节约大量的经济投资,包括管架、电力电缆、电缆桥架等.本文对电缆桥架的选型、敷设路径规划、桥架规格及数量的计算、荷载计算、剖面布置、桥架接地等内容及施工现场遇到的一些关乎设计的问题进行了探讨,恐有不足之处,望与同行业者共同进行交流.
电缆桥架进行安装时的厚度要求；电缆桥架允许小板厚:当桥架宽度b<100mm时板厚1.0mm;当桥架宽度100≤b<150时板厚1.2mm;150≤b<400时板厚1.5mm;400≤b≤800时板厚2.0mm;b>800时板厚2.5mm.钢制电缆桥架槽体厚度:b(桥架宽度)小于100mm时厚度1.0mm;b大于等于100mm小于150mm时,厚度1.2mm;b大于等于150mm小于400mm时,厚度1.5mm;b大于等于400mm小于等于800mm时,厚度2.0mm;b大于800mm时,厚度2.5mm.具体请参照jb/t10216-2000电控配电用电缆桥架标准.如果电缆桥架在使用过程中未能及时判断,可能会影响我们的线路使用,甚至造成一定的损失.这要求我们需要及时了解电缆桥架出现故障的原因.同时了解电缆桥架安装的厚度要求也非常重要。
