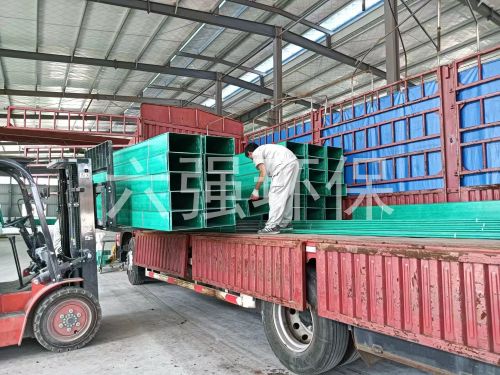

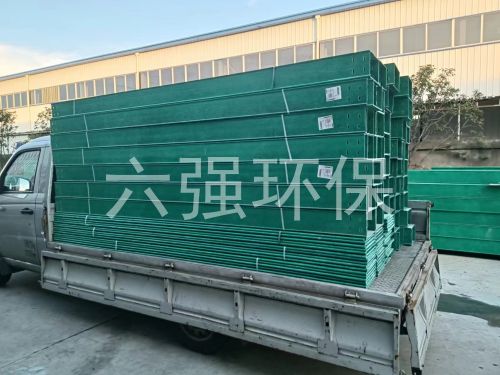

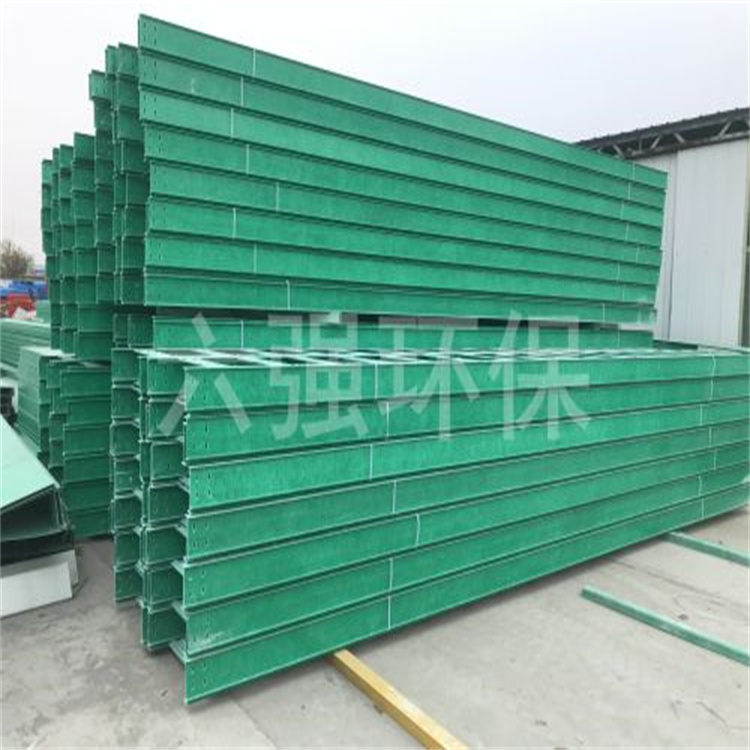

槽式电缆桥架这是一种完全封闭的电缆桥架，zui适合有高灵敏系统的控制电缆，像是计算机电缆，通信电缆等等，它可以很有效的屏蔽控制电缆的干扰，与环境中的重腐蚀，有***好的保护效果。大跨距电缆桥架使用***，且安装比较简单，成本比较低，切割容易，重点是不需要维护，使用起来***的方便，它是由拉挤玻璃钢型材组装起来的，可以用在电力电缆，控制电缆，照明电缆或是其他配件上。
桥架中的符号都是什么意思pc:硬质塑料管ct:电缆桥架cp:金属软管:钢线槽rc:水煤气管导线敷设部位:ct:电缆桥架敷设sr:沿钢索敷设cle:沿柱或跨柱敷设we:沿墙面敷设cc:沿现浇板内暗敷设ce:沿天棚面或顶棚面敷设ac:吊顶内敷设ace:在能进入的吊顶在敷设bc:暗敷设在梁内clc:暗敷设在柱子内wc:暗敷设在墙内we:沿墙明敷设fc:预埋在地面内cc:暗敷设在顶板内sr:沿钢线槽敷设be:沿屋架或跨屋架敷设cle:沿柱或跨柱敷设we:沿墙面敷设ce:沿天棚面或顶棚面敷设ace:在能进入人的吊顶内敷设bc:暗敷设在梁内clc:暗敷设在柱内cc:暗敷设在顶棚内acc:暗敷设在不能进入的顶棚内fc:暗敷设在地面内sce:吊顶内敷设,要穿金属管。
导线穿管表示mt-电线管pc-pvc塑料硬管fpc-阻燃塑料硬管ct-桥架mr-金属线槽m-钢索cp-金属软管pr-塑料线槽rc-镀锌钢管。导线敷设方式的表示db-直埋tc-电缆沟bc-暗敷在梁内clc-暗敷在柱内wc-暗敷在墙内ce-沿天棚顶敷设cc-暗敷在天棚顶内sce-吊顶内敷设f-地板及地坪下sr-沿钢索be-沿屋架梁we-沿墙明敷。
桥架的固定支点需要怎么设置；桥架在进出接线盒、箱、柜、转角、转弯和变形缝两端及丁字接头的三端500mm以内应设固定支持点。严禁用电气焊切割支吊架；严禁用木砖固定支、吊架。桥架在进出接线盒、箱、柜、转角、转弯和变形缝两端及丁字接头的三端500mm以内应设固定支持点。严禁用电气焊切割支吊架；严禁用木砖固定支、吊架。
