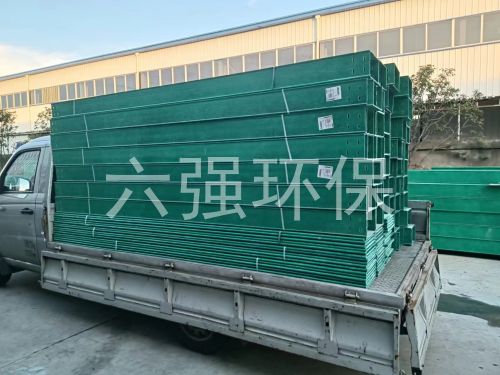

电缆桥架可以分为槽式、托盘式与梯架式,网格式等等,它是由支架,托臂与安装附件所组成。具体可分为哪些类别。1、梯阶式电缆桥架2、托盘式电缆桥架3、槽式电缆桥架4、大跨距电缆桥架5、组合式电缆桥架电缆桥架。
梯级式电缆桥架是依照着国内及国外的相关资料,改进设计的,这种桥架使用起来成本比较低,搬起来重量轻,造型比较***,散热好且透气佳,通常用在直径比较大的电缆,较为适合高或是低压动力电缆。托盘式电缆桥架优点是重量很轻,负重量很大,造型美观而且结构很简洁,安装也不大困难,通常用在石油,化工,轻工,电讯等,适合动力电缆的安装,也可以用于控制电缆。

桥架不同角度是怎么进行连接的;桥架直线段之间、直线段与弯通、变径直通之间的连接件,应采用桥架制造厂配套的连接件。连接件薄板厚度不应小于桥架薄板厚度。接口应平整,无扭曲、凸起和凹陷,连接用的半园头镀锌螺栓,半园头应在桥架内侧,螺栓长度适当,拧紧之后,露桥架直线段之间、直线段与弯通、变径直通之间的连接件,应采用桥架制造厂配套的连接件。连接件薄板厚度不应小于桥架薄板厚度。接口应平整,无扭曲、凸起和凹陷,连接用的半园头镀锌螺栓,半园头应在桥架内侧,螺栓长度适当,拧紧之后,露出长度以2~5牙为宜。水平安装的桥架,其直线段的连接头,应尽量设在两个支吊架之间的1/4左右处。
桥架的固定支点需要怎么设置;桥架在进出接线盒、箱、柜、转角、转弯和变形缝两端及丁字接头的三端500mm以内应设固定支持点。严禁用电气焊切割支吊架;严禁用木砖固定支、吊架。桥架在进出接线盒、箱、柜、转角、转弯和变形缝两端及丁字接头的三端500mm以内应设固定支持点。严禁用电气焊切割支吊架;严禁用木砖固定支、吊架。
