低压电缆分支箱成套设备主要元件技术要求；低压电缆分支箱应为元件模块组装、框架组装结构，每路进线开关选用触刀，实现隔离及负荷开关功能。每路出线熔断器隔离开关选用熔断器，具有隔离,熔断保护和负荷开关功能。出线按照三熔断器配置（熔断器额定电流默认值为250a,具体见订货要求），在母线上固定或搭挂。母线选用便于安装模块式熔断器式隔离开关，并绝缘封闭,防护等级需达到ip20。柜内的母线起到固定作用,须用紫铜。相序的排列是从上到下a相、b相、c相，并有相色标志。导体、主母线及支线均采用矩形母线。导体须满足额定短时和峰值耐受电流的要求。母线与n线在***方向通过***的高强度绝缘支撑件分出前后顺序。并配置pe接线端子或母线。

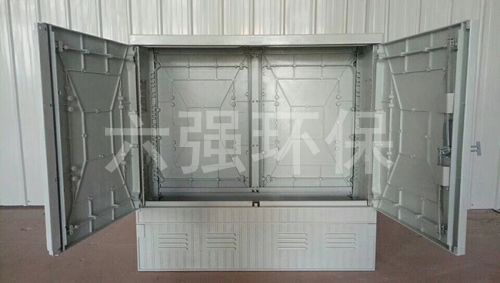

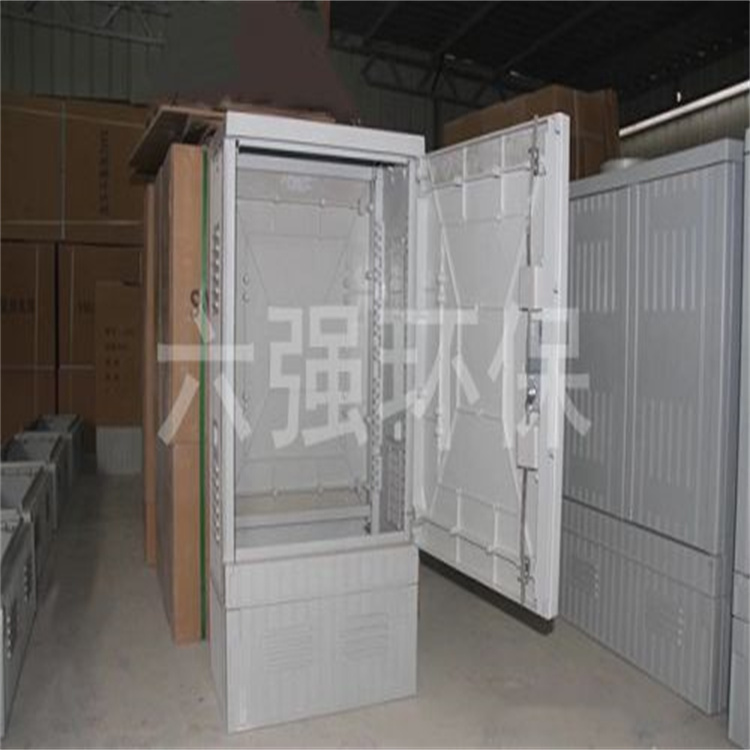

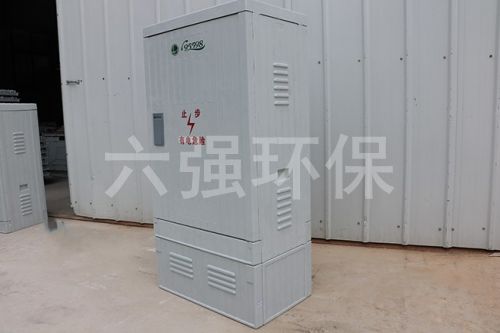

箱体部分主要技术要求；低压电缆分支箱尺寸为：厚度320mm×宽度;785;(590)mm×高度850mm（基础层高度950mm），具体规格以商务合同为准。分支箱地面安装，单面操作，进出线形式为下进下出的电缆接线形式，一般接线形式为一进四出（电缆截面70mm2、120;mm2;、185mm2;、240mm2;），（通用订货可根据商务合同确定）每路开关下侧绝缘板正面，注明其路名或编号。箱体防护等级为ip34d，底部用绝缘板封闭，电缆孔带变径胶圈，电缆由下部引入，电缆室有足够的空间以便安装电缆。箱壳材料采用纤维增强型不饱和聚脂树脂材料(smc)或不锈钢，不需喷涂，箱体厚度采用1.5mm不锈钢板，箱门厚度不超过2mm不锈钢板，焊接应牢固、***，焊缝无夹渣、咬边、气孔、夹渣等现象。箱体外观平整均匀、无明显缺陷。薄弱位置应增加加强筋，箱壳应有足够的机械强度，在起吊、运输、安装中不得变形或损伤。
一进四出的电缆分支箱是几回路；一进四出的电缆分支箱正规安排是五个回路，四个输出线，备用一个回路。如果，后续还有需要考虑的回路输出，那么，可以备用二个回路，合计六个回路。如果您想了解我们的产品，享受本月价格优惠，欢迎随时拨打我公司的销售热线，或***下方按钮免费咨询免费咨询免费咨询优惠报价索取优惠报价
