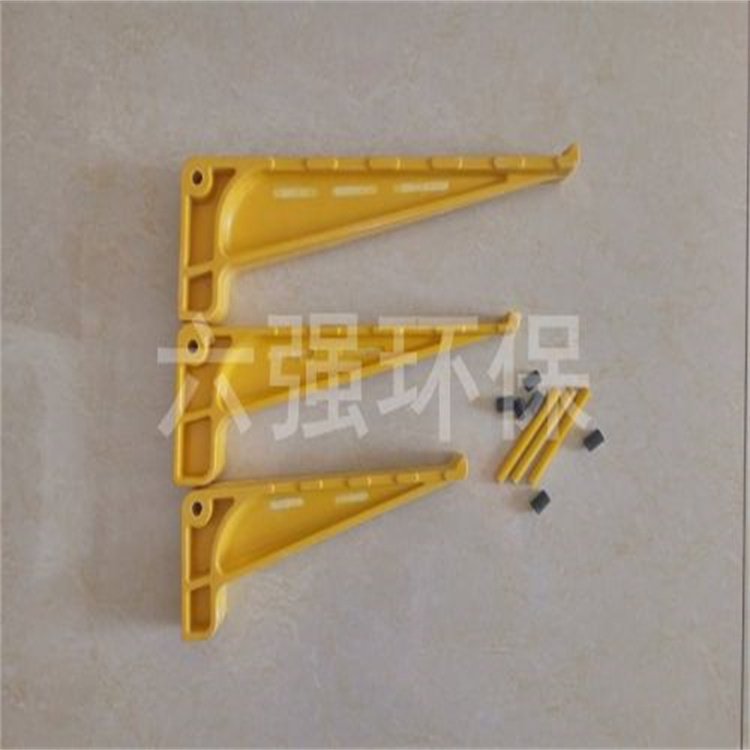

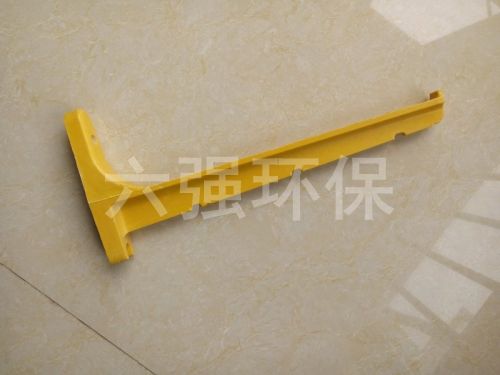

目前,玻璃钢电缆支架已经在我们生活中广泛应用,电信、电缆领域的铺设工程都会用到。电缆支架在制造过程中,从原料***:角铁、混凝土水泥、工程塑料、玻璃钢复合材料等四种,从安装方式***:预埋式电缆支架、插入式电缆支架、螺栓式电缆支架、组合式电缆支架等。发电厂和变电所中的电缆,除少数直埋于地下外,其余绝大部分都敷设于电缆支架上的,采用电缆支架的作用大致有以下几方面:使电缆排列整齐,便于维修。使电缆分层架设,保持一定距离,利于散热。可以将各种电缆分开敷设,避免相互影响,如控制电缆与电力电缆分开敷设,高压电缆与低压电缆分开敷设。利用电缆支架将电缆托起,防止水淹、机械损伤等。

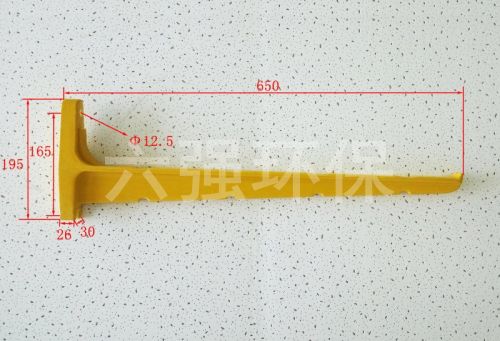

安装方法: 1. 电缆沟，电缆渠道的净宽及电缆型号大小选择支架规格。tdl - 3/300/540支架适用于放置三根电缆，tdl-2/200/320支架适用安置二根电缆。如有特殊要求，可根据实际情况定制。2. 环境适宜温度范围: -20c- - +70c。3. 安装宜水平走向，如倾斜则需采用其他措施固定电缆。4. 要求平衡、竖直，同侧支架水平间距80厘米，双侧支架错开安装，***支架均衡承载。5. 支架预埋时须***支架基座与砌墙混凝土充分咬合、密实、与固定墙面保持直角状态，***底座受力面积，避免扭曲。铺设电缆时，宜采用自上而下铺设，拖动电缆时宜水平拖动。
复合电缆支架材料的选用1、smc: smc是由smc专 用纱、不饱和树脂、低收缩添加剂，填料及各种助剂组成的片状模压料。我g于80年代末，开始引进g外***的smc生产线和生产工艺。玻璃纤维的选用复合材料通常选取玻璃纤维作为增强材料，经树脂配合后复合材料的强度可大为增加且具有很强的韧性，可作为优良之结构用材。玻璃纤维按拉丝前所用玻璃原料的不同，分无碱、中碱、高碱等多种玻纤,其差异主要在电性能、机械性能、还有耐化学腐蚀性。性能依次降低，以无碱玻璃纤维为zj。4. 复合材料中金属成份的使用由于电缆支架是---接触高压电缆，因而我们要求所用材料必须具备***的绝缘和耐高压等电气性能，而且基于电缆的电磁效应与金属成份易产生回流而导***缆***影响使用，所以支架尽量减少金属成份。
