浅谈直通托盘式桥架；直通托盘式桥架是一种在是石油、化工、轻工、电讯领域中使用很广泛的桥架.一般来说根据它的使用场所的不同,我们可以将其分为是镀锌和喷漆两种,而如果是要在重腐蚀环境中使用的话,也可以做一些特殊的防腐处理.通常我们所使用的直通托盘式桥架是备有护罩的,我们如果对此有特殊的要求的话,可以在订货的时候就提前注明,还有一点是我们要注意的,那就是直通托盘式桥架所有的配件与梯级式、槽式桥架等都是通用的,所以不用过于***.
电缆桥架规范编制的基础工作；推荐性标准(cecs31-91)编制中做了大量的基础性工作,进行了深入***和询访,搜集和分析了***有关技术发展资料,并参与试验论证.1、编写专题报告1.1《国内电缆桥架产品分析》.1.2《国内部分电缆桥架厂产品标准汇总》.1.3《***电缆桥架表面防腐方式标准汇总》.1.4《国外电缆桥架技术现状简介》.1.5《钢制电缆桥架常用防腐方式初析》.1.6《电缆支架耐腐蚀性问题概述》.1.7《电缆托架在工程设计中的应用》.1.8《关于电缆桥架统一技术标准问题》.1.9《湿热、寒冷环境因素对金属和金属防护层的影响》.1.10《钢制电缆桥架表面防护层人工试验总结报告》.1.11《钢制电缆桥架标准》中有关结构强度和稳定方面的说明,并有如下附件:附件-<电缆托架强度分析》;附件二《电缆托架稳定分析》;附件三《槽型托架底板的有效宽度》;附件四《托盘试验报告》;附件五《电缆桥架结构强度计算方法》;附件六《桥架的强度、挠度、稳定性试验》.2、查阅国外有关技术文献和标准2.1《电缆桥架装置》,美国电气制造商协会标准nemavel-1984年新版和1979年初版.2.2《电缆托架标准》,美国伊巴斯柯公司规范ebasc0209-1983.2.3《热浸镀锌》,日本工业协会标准jish8641-1982.2.4《英国钢铁制品粉镀锌法标准》,bs4921-1973.2.5《安装施工简便的铝合金制电缆桥架的选择使用》,日刊《电气匕工事》,1980年3月号.

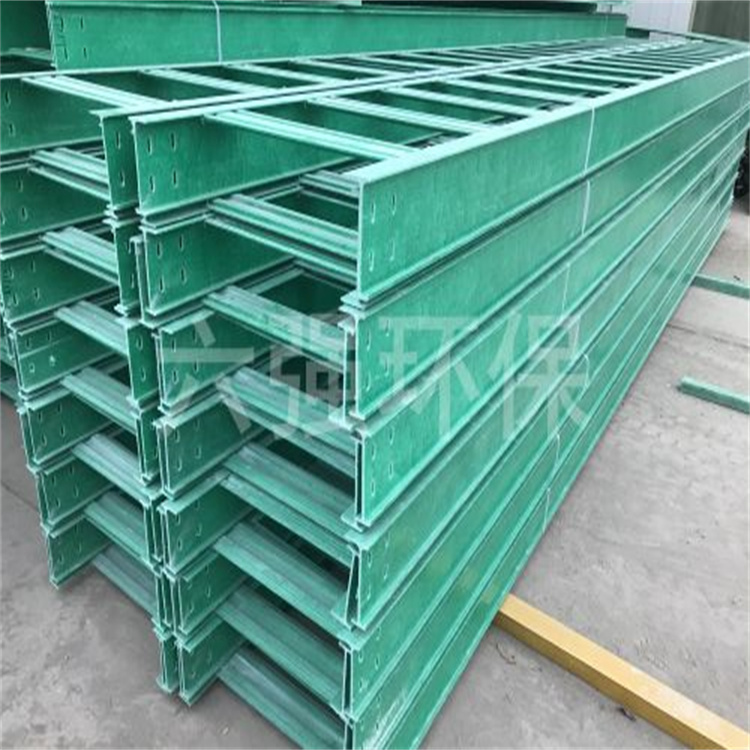

电缆桥架的分类详解；电缆桥架主要包括槽式、托盘式、梯架式、大跨距电缆桥架和组合式电缆桥架等结构,它们均由支架、托臂和安装附件等部件组成.需要******的是电缆桥架的配件均需进行镀锌处理,经过镀锌处理后的桥架可露天安装.下***体介绍以上几种电缆桥架的特点:1、槽式电缆桥架槽式电缆桥架是一种全封闭型电缆桥架.它zui适用于敷设控制电缆、通信电缆、热电偶电缆及其它高灵敏系统的控制电缆等.它对控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护均有较好的效果.2、托盘式电缆桥架托盘式电缆桥架在石油、化工、轻工、电讯等方面应用zui广泛.它具有重量轻、载荷大、造型美观、结构简单、安装方便等优点.它即适用于动力电缆的安装,也适合控制电缆的敷设3、梯级式电缆桥架梯级式电缆桥架是根据***有关资料而改进设计的一种.它具有重量轻、成本低、造型别致、安装方便、散热、透气好等优点.它适用于一般直径较大电缆,适合于高、低压动力电缆的敷设.4、大跨距电缆桥架目前,大跨距电缆桥架一般是由拉挤玻璃钢型材组装而成,适用于电力电缆、控制电缆及照明电缆等.与铁制桥架相比,具有使用***(一般设计寿命为20年)、安装方便且成本低,比重仅为碳钢的1/4,施工中无需动火,单根桥架长度可达8m以上,切割方便、不需维护等优点.5、组合式电缆桥架组合式电缆桥架是一种新型桥架,是电缆桥架系列中的新型产品.它适用各类工程、各种单位、各种形式电缆的敷设,它具有结构简单、配置灵活、安装方便、形式新颖等特点.电缆桥架可以独立架设,也可以附设于各种建(构)筑物和各类管线支架上,其结构一般简单美观、各部件配置灵活和维修方便.以上就是电缆桥架的分类详解,大家是不是已经有所了解了,希望我们的介绍对您有所帮助!
