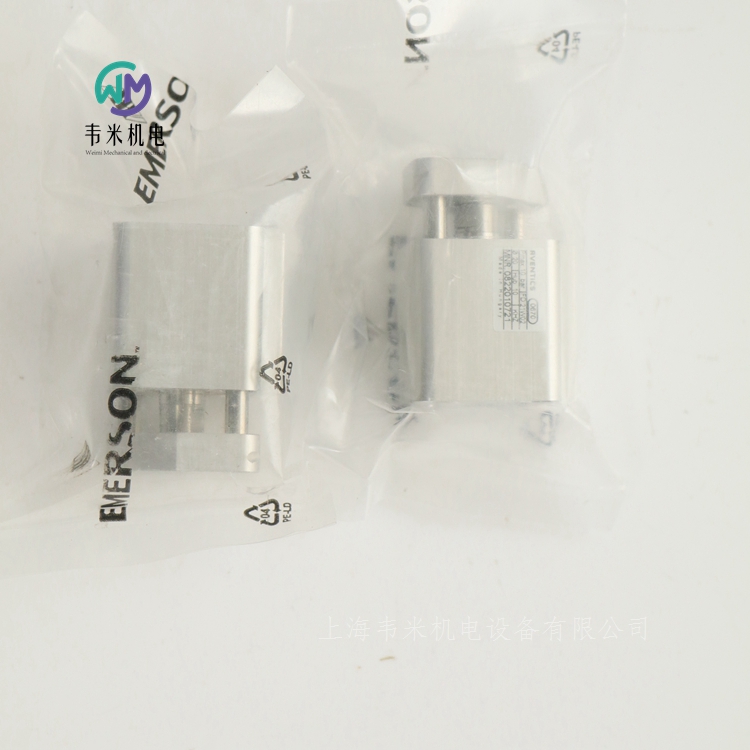

安沃驰紧凑型气缸R422001042

安沃驰紧凑型气缸R422001042，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，现货库存，价格实惠；热诚欢迎新老客户咨询购买！

安沃驰AVENTICS紧凑型气缸 ISO 21287, 系列 CCI R422001042

CCI-DA-016-0025-004122411000020000000000

安沃驰 CCI 系列 (ISO 21287) 气缸是创新性紧凑结构和易于清洗设计的典范。CCI 系列 (ISO 21287) 非常适合长冲程以及要求更高的优化周期和移动质量问题。该传感器可轻松快速地在各个侧面以及沿着气缸全长安装。

规格

标准ISO 21287

活塞- φ16 mm

行程25 mm

实用原则双作用式

缓冲弹性

磁性销钉带磁性活塞

合格证书ATEX 中可选

ATEXATEX 中可选

防尘圈材料聚氨酯

确定活塞推力的压力6,3 bar

缩回运动的活塞力95 N

伸出运动的活塞力127 N

低环境温度-20 °C

高环境温度80 °C

小运行压力1 bar

大运行压力10 bar

接口M5

活塞杆螺纹M4

冲撞能量0.15 J

重量 0 mm行程0.059 kg

重量 +10 mm行程0.016 kg

大行程300 mm

介质温度小值-20 °C

介质温度大值80 °C

介质压缩空气

特点

气缸外壳由连续铝型材制成，前后盖压入

易于清洁的设计可防止了污垢的积聚

较低的长度公差——比标准 ISO 薄型气缸短了多达 60%，因此 CCI 系列 (ISO 21287) 非常适合紧凑的机器设计

传感器可以轻松沿着气缸装配

可提供的配置——可配置特殊行程、空心活塞杆、耐高温版本或活塞杆延长等功能，包括文档和 CAD 图

提供 16 mm 至 100 mm 直径的活塞

安沃驰AVENTICS二位五通换向阀, 系列 581, 尺寸4 5814170650

V581-5/2SR-024DC-I4-1CNO-LBX-AA-X-C-T0

AVENTICS 581 系列符合 ISO 5599-1 阀门标准。该系列模块化水平高，具备各种阀门功能，提供一体化节流阀、各类先导线圈以及种类齐全的配件。

规格

操作电子

额定流量Qn6000 l/min

换向原理5/2

压缩空气 接口 出口按照标准ISO 5599-1制造的接地板

小运行压力3 bar

大运行压力10 bar

工作电压DC24 V

电压偏差 DC-10% / +10%

手动控制装置锁定式, 按钮式

电气连接 类型多芯插头

电气连接 尺寸EN 175301-803, A型

操作元件单线圈

密封原理软密封

先导内部

标准ISO 5599-1

预控阀的宽度30x22 mm CNOMO

阀门结构形式滑阀

组合原理（闭锁原理）单重底板原理

连接类型底板连接

复位装置带弹簧复位

压缩空气 接口 人口按照标准ISO 5599-1制造的接地板

压缩空气连接 排气按照标准ISO 5599-1制造的接地板

压缩空气连接 先导 排气M5

功率 消耗 DC2 W

流动电导系数C24.5 l/(s*bar)

特点

标准化阀门系统

ISO 1 至 4 尺寸

坚固设计

集成排气节流阀

多个电压范围

压力范围高可达 16 bar

CNOMO 接口

尺寸小

切换速度快

通过在线配置器轻松灵活地进行特定个性化配置

安沃驰AVENTICS二位五通换向阀, 系列 581, 尺寸1 5811151160

V581-5/2SR-024DC-I1-1P15-LUD-PP-X-C-T1

AVENTICS 581 系列符合 ISO 5599-1 阀门标准。该系列模块化水平高，具备各种阀门功能，提供一体化节流阀、各类先导线圈以及种类齐全的配件。

规格

操作电子

额定流量Qn1400 l/min

换向原理5/2

压缩空气 接口 出口按照标准ISO 5599-1制造的接地板

小运行压力3 bar

大运行压力10 bar

工作电压DC24 V

电压偏差 DC-10% / +10%

手动控制装置按钮式

电气连接 类型多芯插头

电子连接3-針

操作元件单线圈

密封原理软密封

先导内部

标准ISO 5599-1

预控阀的宽度15 mm

阀门结构形式滑阀

组合原理（闭锁原理）单重底板原理

连接类型底板连接

复位装置带弹簧复位

压缩空气 接口 人口按照标准ISO 5599-1制造的接地板

压缩空气连接 排气按照标准ISO 5599-1制造的接地板

压缩空气连接 控制接口 输入按照标准ISO 5599-1制造的接地板

压缩空气连接 先导 排气按照标准ISO 5599-1制造的接地板

功率 消耗 DC2.2 W

特点

标准化阀门系统

ISO 1 至 4 尺寸

坚固设计

集成排气节流阀

多个电压范围

压力范围高可达 16 bar

CNOMO 接口

尺寸小

切换速度快

通过在线配置器轻松灵活地进行特定个性化配置

安沃驰AVENTICS三位五通换向阀, 系列 581, 尺寸1 5811590650

V581-5/3EC-024DC-I1-2CNO-LBX-AA-X-C-T0

AVENTICS 581 系列符合 ISO 5599-1 阀门标准。该系列模块化水平高，具备各种阀门功能，提供一体化节流阀、各类先导线圈以及种类齐全的配件。

规格

操作电子

额定流量Qn1100 l/min

换向原理5/3

结构中位排气

压缩空气 接口 出口按照标准ISO 5599-1制造的接地板

小运行压力3 bar

大运行压力10 bar

工作电压DC24 V

电压偏差 DC-10% / +10%

手动控制装置锁定式, 按钮式

电气连接 类型多芯插头

电气连接 尺寸EN 175301-803, A型

密封原理软密封

先导内部

标准ISO 5599-1

预控阀的宽度30x22 mm CNOMO

阀门结构形式滑阀

组合原理（闭锁原理）单重底板原理

连接类型底板连接

压缩空气 接口 人口按照标准ISO 5599-1制造的接地板

压缩空气连接 排气按照标准ISO 5599-1制造的接地板

压缩空气连接 先导 排气M5

功率 消耗 DC2 W

流动电导系数C4.3 l/(s*bar)

尺寸ISO 1

特点

标准化阀门系统

ISO 1 至 4 尺寸

坚固设计

集成排气节流阀

多个电压范围

压力范围高可达 16 bar

CNOMO 接口

尺寸小

切换速度快

通过在线配置器轻松灵活地进行特定个性化配置

安沃驰AVENTICS三位五通换向阀, 系列 TC08 0820061251

TC08-5/3CC-DO-024DC-E-M8X1_4P-SGL

AVENTICS TC08/TC15 系列包括多种滑阀，其外壳由高性能聚合物制成，具有坚固且灵活的金属插件。其设计用于 800 至 1500 l/min 的流速性能。这些换向阀易于组装，使其适合需要在有限空间中获得高的应用。

规格

操作电子

额定流量Qn700 l/min

换向原理5/3

结构中位封闭

压缩空气 接口 出口G 1/8

小运行压力-0.9 bar

大运行压力10 bar

工作电压DC24 V

电压偏差 DC-10% / +10%

手动控制装置锁定式

电气连接 类型多芯插头

电气连接 尺寸M8

电气连接 极数4-針

操作元件双线圈

密封原理软密封

先导外部的

预控阀的宽度15 mm

阀门结构形式滑阀，正重叠

连接类型管式连接

控制压力小3 bar

大控制压力10 bar

低环境温度-10 °C

高环境温度50 °C

介质温度小值-10 °C

介质温度大值50 °C

特点

实现安装空间和流速优异的性价比

电子连接选择范围广

电动或气动操控

使用寿命长

可调整线圈，含四个 90° 位置

安沃驰AVENTICS四位五通换向阀, 系列 740 5727505302

V740-5/4CC-DI06-NONE-07-BASIC

AVENTICS 740/840 系列方向控制阀采用软质无磨损膜片技术。其简单但又坚固可靠的设计适合各种空气质量，可重复性强，使用寿命很长。防腐蚀聚酰胺外壳弹性上佳，同样也适合尘土和潮湿环境。

规格

操作电子

额定流量Qn700 l/min

换向原理5/4

结构中位封闭

压缩空气 接口 出口 8x1

小运行压力3 bar

大运行压力10 bar

手动控制装置按钮式

电气连接 类型多芯插头

电气连接 尺寸EN 175301-803, A型

密封原理软密封

先导内部

ATEXATEX 中可选

阀门结构形式膜片式中心阀

带有导线盒的基础阀门不带线圈的基阀

连接类型管式连接

组合原理（闭锁原理）单重底板原理, 盘式原理

可以组装成块可以组装成块

低环境温度-15 °C

高环境温度50 °C

介质温度小值-15 °C

介质温度大值50 °C

介质压缩空气

颗粒大小 max.50 μm

压缩空气中的含油量 小.,0 mg/m3

特点

坚固耐用的聚合物外壳

适合各种空气质量

持续的高重复性

可进行底板组装和模块组装

有的版本还提供 UL 和 ATEX 线圈

安沃驰AVENTICS二位三通换向阀, 系列 DO35 0820005201

DO35-3/2NO-G018-024DC

安沃驰 DO 系列采用直接电气操作，为所有经典的先导控制功能提供了简单、坚固和可靠的解决方案。

规格

操作电子

换向原理3/2

结构常开

压缩空气 接口 出口G 1/8

小运行压力0 bar

大运行压力10 bar

工作电压DC24 V

电压偏差 DC-10% / +10%

手动控制装置锁定式

电气连接 类型多芯插头

电气连接 尺寸EN 175301-803, A型

密封原理软密封

阀门结构形式提动阀

连接类型管式连接

复位装置带弹簧复位

低环境温度-10 °C

高环境温度50 °C

介质温度小值-10 °C

介质温度大值50 °C

介质压缩空气

颗粒大小 max.5 μm

压缩空气中的含油量 小.,0 mg/m3

压缩空气中的含油量 大5 mg/m3

压缩空气 接口 人口G 1/8

压缩空气连接 排气G 1/8

特点

提供多种连接方案

组装在端子排上

广泛的电压范围

提供 ATEX 认证型号

安沃驰AVENTICS二位五通换向阀, 系列 579 5790800220

V579-5/2OC-DA06-024DC-04-RV1

安沃驰 490/579/589 系列拥有一个坚固耐用的聚合物外壳，可以独立安装，也可以模块化安装。电压范围大，并且采用快速气动接头连接。

规格

操作电子

额定流量Qn520 l/min

换向原理5/2

结构NC

压缩空气 接口 出口 6x1

小运行压力2 bar

大运行压力8 bar

工作电压DC24 V

电压偏差 DC-10% / +10%

手动控制装置锁定式

电气连接 类型多芯插头

电气连接 尺寸ISO 15217, C 型

密封原理软密封

先导内部

阀门结构形式提动阀

连接类型管式连接

复位装置带弹簧复位

组合原理（闭锁原理）进气阀

可以组装成块可以组装成块

低环境温度-15 °C

高环境温度50 °C

介质温度小值-15 °C

介质温度大值50 °C

介质压缩空气

颗粒大小 max.5 μm

特点

集成连接

提供单独或模块组装

电压范围广

适用于工业环境的系列

安沃驰AVENTICS二位五通换向阀, 系列 581, 尺寸1 5811111100

V581-5/2SR-024DC-I1-1P22-HBX-PA-X-C-T1

AVENTICS 581 系列符合 ISO 5599-1 阀门标准。该系列模块化水平高，具备各种阀门功能，提供一体化节流阀、各类先导线圈以及种类齐全的配件。

规格

操作电子

额定流量Qn1400 l/min

换向原理5/2

压缩空气 接口 出口按照标准ISO 5599-1制造的接地板

小运行压力3 bar

大运行压力10 bar

工作电压DC24 V

电压偏差 DC-10% / +10%

手动控制装置锁定式

电气连接 类型多芯插头

电气连接 尺寸B型 工业

操作元件单线圈

密封原理软密封

先导内部

标准ISO 5599-1

预控阀的宽度22 mm

阀门结构形式滑阀

组合原理（闭锁原理）单重底板原理

连接类型底板连接

复位装置带弹簧复位

压缩空气 接口 人口按照标准ISO 5599-1制造的接地板

压缩空气连接 排气按照标准ISO 5599-1制造的接地板

压缩空气连接 先导 排气M5

功率 消耗 DC5 W

流动电导系数C5.2 l/(s*bar)

特点

标准化阀门系统

ISO 1 至 4 尺寸

坚固设计

集成排气节流阀

多个电压范围

压力范围高可达 16 bar

CNOMO 接口

尺寸小

切换速度快

通过在线配置器轻松灵活地进行特定个性化配置

安沃驰AVENTICS二位五通换向阀, 系列 581, 尺寸3 5813170650

V581-5/2SR-024DC-I3-1CNO-LBX-AA-X-C-T0

AVENTICS 581 系列符合 ISO 5599-1 阀门标准。该系列模块化水平高，具备各种阀门功能，提供一体化节流阀、各类先导线圈以及种类齐全的配件。

规格

操作电子

额定流量Qn4800 l/min

换向原理5/2

压缩空气 接口 出口按照标准ISO 5599-1制造的接地板

小运行压力3 bar

大运行压力10 bar

工作电压DC24 V

电压偏差 DC-10% / +10%

手动控制装置锁定式, 按钮式

电气连接 类型多芯插头

电气连接 尺寸EN 175301-803, A型

操作元件单线圈

密封原理软密封

先导内部

标准ISO 5599-1

预控阀的宽度30x22 mm CNOMO

阀门结构形式滑阀

组合原理（闭锁原理）单重底板原理

连接类型底板连接

复位装置带弹簧复位

压缩空气 接口 人口按照标准ISO 5599-1制造的接地板

压缩空气连接 排气按照标准ISO 5599-1制造的接地板

压缩空气连接 先导 排气M5

功率 消耗 DC2 W

流动电导系数C18.9 l/(s*bar)

特点

标准化阀门系统

ISO 1 至 4 尺寸

坚固设计

集成排气节流阀

多个电压范围

压力范围高可达 16 bar

CNOMO 接口

尺寸小

切换速度快

通过在线配置器轻松灵活地进行特定个性化配置

安沃驰AVENTICS二位五通换向阀, 系列 CD12 5725450220

CD12-5/2XX-AR-024DC-I-G012-G012-EN175301

AVENTICS 安沃驰 CD 系列由多种滑阀组成，具有极为耐用的锌压铸件外壳。CD 系列的电动、气动或机械式操作元件（滚轮、操纵杆、踏板或推杆）使之非常适合恶劣应用环境。

规格

操作电子

额定流量Qn4100 l/min

换向原理5/2

压缩空气 接口 出口G 1/2

小运行压力2 bar

大运行压力10 bar

工作电压DC24 V

电压偏差 DC-10% / +10%

手动控制装置按钮式, 锁定式

电气连接 类型多芯插头

电气连接 尺寸EN 175301-803, A型

电气连接 极数3-針

操作元件单线圈

密封原理软密封

先导内部

预控阀的宽度30 mm

阀门结构形式滑阀，正重叠

连接类型管式连接

复位装置带空气弹簧复位

控制压力小2 bar

大控制压力10 bar

低环境温度-25 °C

高环境温度50 °C

介质温度小值-25 °C

介质温度大值50 °C

特点

坚固耐用的设计

在底板上组装

适用于的温度范围

耐电压波动

提供 ATEX 认证型号

安沃驰AVENTICS二位三通换向阀, 系列 CD04 5772550220

CD04-3/2NC-SR-024DC-I-G018-G018-EN175301

AVENTICS 安沃驰 CD 系列由多种滑阀组成，具有极为耐用的锌压铸件外壳。CD 系列的电动、气动或机械式操作元件（滚轮、操纵杆、踏板或推杆）使之非常适合恶劣应用环境。

规格

操作电子

额定流量Qn900 l/min

换向原理3/2

结构NC, 常开

压缩空气 接口 出口G 1/8

小运行压力3 bar

大运行压力10 bar

工作电压DC24 V

电压偏差 DC-10% / +10%

手动控制装置锁定式

电气连接 类型多芯插头

电气连接 尺寸EN 175301-803, B型

电气连接 极数3-針

操作元件单线圈

密封原理软密封

先导内部

预控阀的宽度26 mm

阀门结构形式滑阀，正重叠

连接类型管式连接

复位装置带弹簧复位

控制压力小3 bar

大控制压力10 bar

低环境温度-15 °C

高环境温度50 °C

介质温度小值-15 °C

特点

坚固耐用的设计

在底板上组装

适用于的温度范围

耐电压波动

提供 ATEX 认证型号

安沃驰AVENTICS二位五通换向阀, 系列 TC15 0820058501

TC15-5/2XX-DO-024DC-I-FORM_C-SGL

AVENTICS TC08/TC15 系列包括多种滑阀，其外壳由高性能聚合物制成，具有坚固且灵活的金属插件。其设计用于 800 至 1500 l/min 的流速性能。这些换向阀易于组装，使其适合需要在有限空间中获得高的应用。

规格

操作电子

额定流量Qn1500 l/min

换向原理5/2

压缩空气 接口 出口G 1/4

小运行压力2 bar

大运行压力10 bar

工作电压DC24 V

电压偏差 DC-10% / +10%

手动控制装置锁定式

电气连接 类型多芯插头

电气连接 尺寸ISO 15217, C 型

操作元件双线圈

密封原理软密封

先导内部

预控阀的宽度15 mm

阀门结构形式滑阀，正重叠

连接类型管式连接

控制压力小2 bar

大控制压力10 bar

低环境温度-10 °C

高环境温度50 °C

介质温度小值-10 °C

介质温度大值50 °C

介质压缩空气

颗粒大小 max.5 μm

特点

实现安装空间和流速优异的性价比

电子连接选择范围广

电动或气动操控

使用寿命长

可调整线圈，含四个 90° 位置

安沃驰AVENTICS三位五通换向阀, 系列 581, 尺寸1 5811561160

V581-5/3EC-024DC-I1-2P15-LUD-PP-X-C-T1

AVENTICS 581 系列符合 ISO 5599-1 阀门标准。该系列模块化水平高，具备各种阀门功能，提供一体化节流阀、各类先导线圈以及种类齐全的配件。

规格

操作电子

额定流量Qn1100 l/min

换向原理5/3

结构中位排气

压缩空气 接口 出口按照标准ISO 5599-1制造的接地板

小运行压力3 bar

大运行压力10 bar

工作电压DC24 V

电压偏差 DC-10% / +10%

手动控制装置按钮式

电气连接 类型多芯插头

电子连接3-針

密封原理软密封

先导内部

标准ISO 5599-1

预控阀的宽度15 mm

阀门结构形式滑阀

组合原理（闭锁原理）单重底板原理

连接类型底板连接

压缩空气 接口 人口按照标准ISO 5599-1制造的接地板

压缩空气连接 排气按照标准ISO 5599-1制造的接地板

压缩空气连接 控制接口 输入按照标准ISO 5599-1制造的接地板

压缩空气连接 先导 排气按照标准ISO 5599-1制造的接地板

功率 消耗 DC2.2 W

流动电导系数C4.3 l/(s*bar)

特点

标准化阀门系统

ISO 1 至 4 尺寸

坚固设计

集成排气节流阀

多个电压范围

压力范围高可达 16 bar

CNOMO 接口

尺寸小

切换速度快

通过在线配置器轻松灵活地进行特定个性化配置

安沃驰AVENTICS二位四通换向阀, 系列 840 5728400420

V840-4/2OC-DI04-024DC-03

AVENTICS 740/840 系列方向控制阀采用软质无磨损膜片技术。其简单但又坚固可靠的设计适合各种空气质量，可重复性强，使用寿命很长。防腐蚀聚酰胺外壳弹性上佳，同样也适合尘土和潮湿环境。

规格

操作电子

额定流量Qn200 l/min

换向原理4/2

压缩空气 接口 出口 6x1

小运行压力1.5 bar

大运行压力10 bar

工作电压DC24 V

电压偏差 DC-10% / +10%

手动控制装置锁定式

电气连接 类型多芯插头

电气连接 尺寸EN 175301-803, C型

操作元件单线圈

密封原理软密封

先导内部

预控阀的宽度22,5 mm

阀门结构形式膜片式中心阀

连接类型管式连接

复位装置带空气弹簧复位

控制压力小1.5 bar

大控制压力10 bar

低环境温度-15 °C

高环境温度50 °C

介质温度小值-15 °C

介质温度大值50 °C

介质压缩空气

特点

坚固耐用的聚合物外壳

适合各种空气质量

持续的高重复性

可进行底板组装和模块组装

有的版本还提供 UL 和 ATEX 线圈
