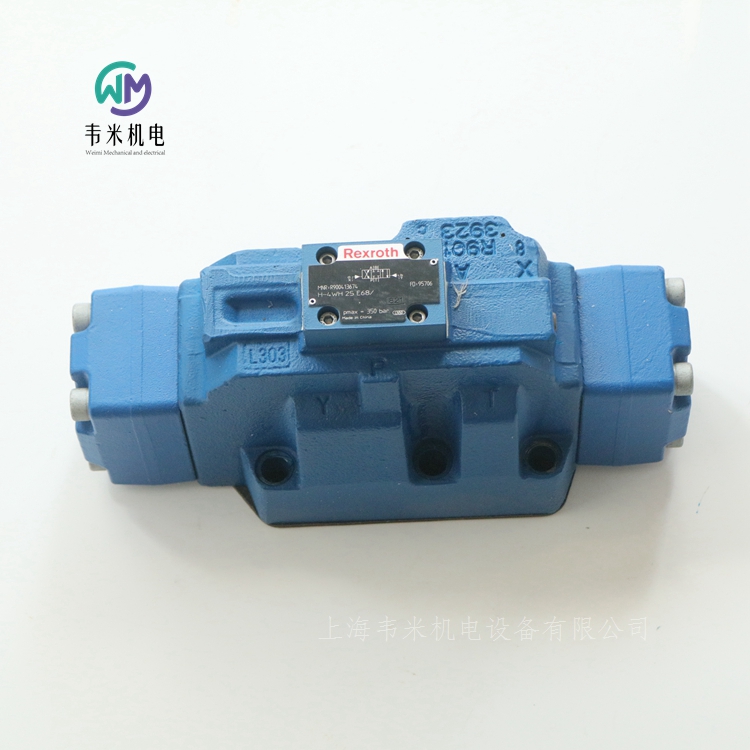

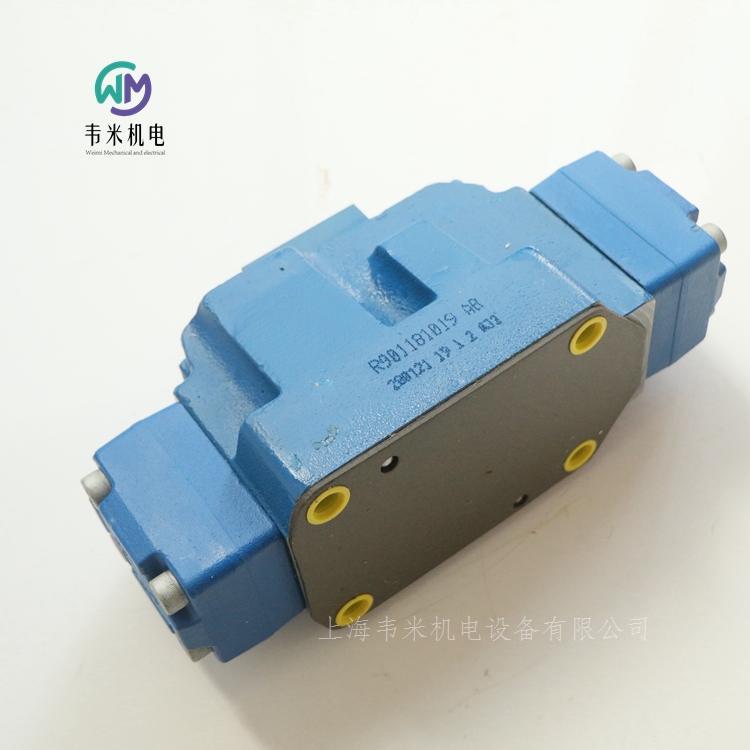

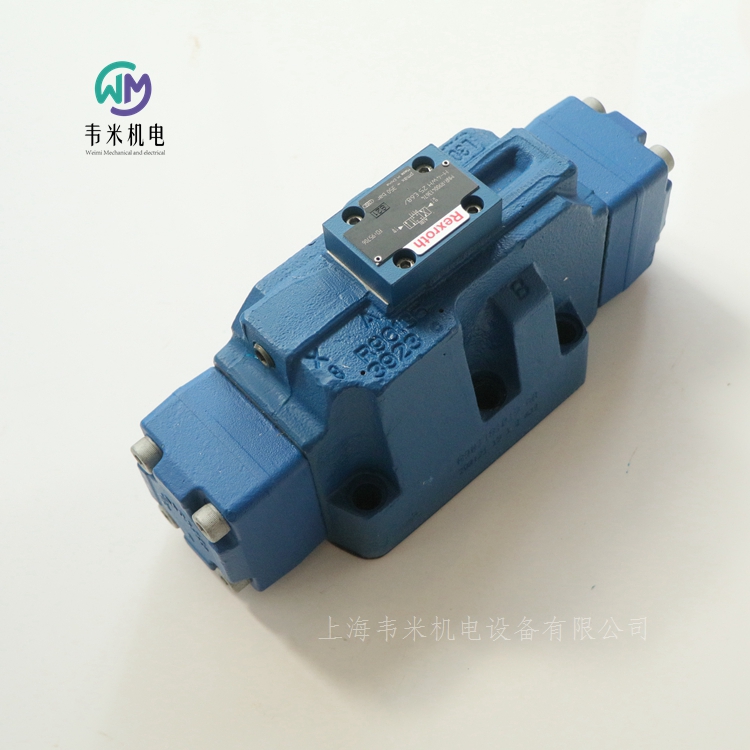

力士乐液压换向阀H-4WH25E68/

力士乐液压换向阀H-4WH25E68/，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，现货库存，价格实惠；热诚欢迎新老客户咨询购买！

力士乐REXROTH带液压或电动液压启动的先导式方向滑阀

WH, WEH

规格 10 … 32

组件系列 4X, 7X, 6X

大工作压力 350 bar

大流量 1100 l/min

三位四通、二位四通或二位三通型号

操作类型（内部或外部先导控制）：

– 电液（型号 WEH）

– 液压（型号 WH）

用于底板安装

油口安装面符合 ISO 4401

弹簧或液压对中，弹簧端位置或液压端位置

湿式插脚的直流或交流线圈，可选

电气连接作为单个或对中连接

可选型号：

-手动应急操作

-切换时间调整

-主阀通道 P 中的预载阀

-行程设置和/或阀芯位置监测

型号 WEH

WEH 是带电液驱动的方向滑阀。该阀控制流动的开始、停止和方向。该方向阀的基本构成为带壳体的主阀、主控制阀芯、一个或两个复位弹簧 和以及带有一个或两个电磁铁 "a"和/或 "b"的先导控制阀。

液压系统必须正确通风，以确保能够发挥正常功能。

阀门带3个开关位置时，主阀中的主控制阀芯 通过两个弹簧保持在零位置或初始位置，阀门带2个开关位置时，通过建压或弹簧将其保持在零位置或初始位置。在初始位置，两个弹簧腔和通过先导控制阀 在卸压状态下连接到油箱。通过控制油路对先导控制阀进行先导供油。供油可通过内部或外部进行（外部供油通过油口 X 实现）。对先导控制阀进行操作时（例如通过电磁铁 "a"），先导控制阀芯会移动至左侧，从而对弹簧腔进行先导加压。弹簧腔保持卸压状态。先导压力作用于主控制阀芯 的左侧并使其克服弹簧 力移动。这样就会使主阀中的油口P与B相连接，油口A与T相连接。

电磁铁关闭时，先导控制阀芯复位至初始位置（脉冲阀芯除外）。弹簧腔卸载至油箱。先导油回油可以（通过通道 T）内部实现或（通过通道 Y）外部实现。可选手动应急操作可在线圈不通电的情况下移动先导控制阀芯。

注意：

弹簧腔和中的复位弹簧和即使在垂直阀位置时也可在无先导压力的情况下将主控制阀芯 保持在中心位置。

由于设计原理方面的原因，阀门难免会存在内部泄漏，且泄漏量会随着使用时间的增加而增加。

型号 WH

阀类型 WH 是带液压操作的方向滑阀。该阀控制流动的开始、停止和方向。该方向阀的基本构成为阀体、主控制阀芯、阀中用于弹簧复位和弹簧对中的一个或两个复位弹簧 和以及配流阀板。

主控制阀芯 直接由建压驱动。主控制阀芯 通过弹簧或建压保持在零位置或初始位置。先导油供油和回油均在外部实现（请参阅先导油供油）。

带有控制阀芯弹簧对中的三位四通方向阀

在此型号中，主控制阀芯 通过复位弹簧 和保持在零位置。和两个弹簧腔通过配流阀板 连接到油口 X 和 Y。

主控制阀芯 的两个前侧先导压力中，在加载其中一个先导压力的情况下，阀芯将移动到切换位置。在阀门中，所需的油口将以此方式连接。加压控制阀芯区域卸压时，相对侧上的弹簧会将阀芯推回到零位置或初始位置。

型号 WEH…H

带有主控制阀芯压力对中的三位四通方向阀

主阀中的主控制阀芯 通过两个前表面的建压保持在零位置。一个对中衬套置于壳体上并固定控制阀芯位置。通过一个前表面的卸压，主控制阀芯 将移动到切换位置。

卸载的控制阀芯端面通过先导控制阀将回流的先导油排到通道 Y（外部）。

注意：

在此型号中，弹簧 和没有复位功能。在已卸压条件下，水平安装的弹簧会使主控制阀芯 保持在中心位置。

型号 WH…

先导油通过通道 X 和 Y 实现 外部 供油和回油。

型号 WEH...

先导油从单独的压力供应油路通过通道 X 实现 外部 供油。

先导油通过通道 Y 流入油箱实现 外部 回油。

型号 WEH…E…

先导油通过主阀的通道 P 实现 内部 供油。

先导油通过通道 Y 流入油箱实现 外部 回油。在底板中，油口 X 为关闭状态。

型号 WEH...ET...

先导油通过主阀的通道 P 实现 内部 供油。

先导油通过通道 T 流入油箱实现 内部 回油。在底板中，油口 X 和 Y 为关闭状态。

型号 WEH...T...

先导油从单独的压力供应油路通过通道 X 实现 外部 供油。

先导油通过通道 T 流入油箱实现 内部 回油。在底板中，油口 Y 为关闭状态。

节流插件

如果要限制先导控制阀通道 P 中的先导油供油，则需要使用节流插件。节流插件插入到先导控制阀的通道 P 中。注意：

先导油供油修改只能由经过授权的专业人员执行或返厂执行.

先导油 外部供油 X 或回油 Y：

必须遵守先导控制阀大允许工作参数.

大先导压力：请遵守技术数据的要求.

先导油供油 内部 （型号“ET”和“E”）：

小先导压力：请遵守技术数据的要求.

为避免出现异常高压峰值，必须在先导控制阀的油口 P 提供 “B10”节流插件 。

与型号“H”连接时，也需要 减压阀“D3”。

德国力士乐REXROTH液压换向阀订货号和型号：

R983030827 4WH6D6X/-IN001

R900332764 H-4WH22E7X/

R900332083 H-4WH22G7X/

R900413674 H-4WH25E68/

带电磁启动的直动式方向滑阀

5-.WE

5 腔型号

规格 10

组件系列 5X

大工作压力 420 bar

大流量 150 l/min

三位四通、二位四通或二位三通型号

油口安装面符合 ISO 4401-05-04-0-05

高功率线圈，可选旋转 90°

电气连接作为单个连接

可选择与 PWM 连接器（快速切换放大器，节能）搭配使用

辅助操纵装置，可选

阀芯位置监控，可选

当电压 > 50 VAC 或 > 75VDC 时，CE 符合性符合低电压指令 2006/95/EC

通过 UR 认证 UL 429 的电磁线圈

通过 CSA C22.2  139-10 认证，可选

5-.WE 型 5 腔体方向阀是切换时间增加的电磁线圈操作方向滑阀。该阀控制流体的启动、停止和方向。这些方向阀的基本构成为壳体、一个或两个电子线圈、控制阀芯和复位弹簧。

在断电情况下，控制阀芯由复位弹簧固定在中心位置或初始位置（不带弹簧“O”的阀除外）。

当湿式插脚电子线圈通电时，控制阀芯从静止位置移至所需的终端位置。这样就可以根据所选符号释放所需流向。

在关闭电子线圈后，控制阀芯将被推回至中心位置或初始位置（带“OF”器的阀和不带弹簧类型“O”的阀除外）。

手动应急操作允许在不给线圈通电的情况下手动切换阀。

要确保正常运行，请确保将线圈的压力腔注满液压油。

节流插件

在通道 P、A、B 或 T 中使用节流插件时，阀处的流阻会增加。根据主要工作条件，如果在切换过程中可能出现流量超过阀的性能限制的情况，将需要使用节流插件。

不带弹簧复位“O” （仅可使用符号 A、C 和 D）

这种型号为带 2 个阀芯位置和 2 个电子线圈且 不带 器的方向阀。在控制阀芯处不带弹簧复位的阀在断电状态下无确定的初始位置。

不带弹簧复位，带器“OF” （仅可使用符号 A、C 和 D）

这种型号为带 2 个阀芯位置和 2 个电子线圈 且带 器的方向阀。器用于将控制阀芯锁定在相关的阀芯位置。因此，在操作过程中，无需向电子线圈持续施加电流，这样有助于节能操作。

注意：

如果阀门带有器，油箱管路中两个或多个阀门的压力峰值可能造成意外的控制阀芯运动！因此我们建议提供单独的回油管路或在油箱管路中安装单向阀。

影响切换时间

使用 5-.WE 型的 5 腔体方向阀，通过节流螺钉“C”或所选的“A0.”节流孔，可以将切换时间延迟到 100 ms 甚至更久。在此连接中，切换时间与压力、流量以及粘度相关，具体取决于安装情况。通过在两个弹簧腔之间的连接通道内进行限制（节流或节流孔），切换时间将受到影响。在切换过程中，连接通道内的液体容积将由一个弹簧腔排放至另一个弹簧腔。

T 通道与弹簧腔分开以实现软切换。

注意！

仅当调节主轴需要比螺母高出多 3 mm时将其旋出。

力士乐REXROTH带电磁启动的直动式方向滑阀

WE 6…B..XD

规格 6

组件系列 6X

大工作压力 315 bar

大流量 60 l/min

应用领域符合防爆指令 2014/34/EU：I M2；II 2G

应用领域符合技术规则 EAC TR CU 012/2011：I M2；II 2G

阀防爆保护类型：

– Ex h I Mb X 符合 EN 80079-38

– Ex h IIC T4 Gb X 符合 EN 80079-36

阀线圈防爆保护类型：

– Ex db I Mb 符合 EN 60079-1

– Ex db IIC T4 Gb 符合 EN 60079-1

电磁线圈经过 IECEx 认证

三位四通、二位四通或二位三通型号

预期在潜在爆炸性环境中使用，

油口安装面符合 ISO 4401-03-02-0-05

带湿式插脚的直流线圈

带单个连接和电缆束线圈的电气连接

带手动应急操作

WE 型方向阀是电磁线圈操作式方向滑阀。该阀控制流体的启动、停止和方向。

该方向阀的基本构成为外壳、一个或两个线圈、控制阀芯以及一个或两个复位弹簧。

在非操作状态下，控制阀芯通过复位弹簧保持在中心位置或初始位置（脉冲阀芯除外）。通过湿式插脚线圈操作控制阀芯。

液压系统必须正确通风，以确保能够发挥正常功能。

线圈的力通过冲杆作用在控制阀芯上，并将其从静止位置推到所需的终位置。这会释放所需的流向 P → A 和 B → T 或 P → B 和 A → T。

线圈断电后，控制阀芯由复位弹簧推回到静止位置。

手动应急操作可在线圈不通电的情况下移动控制阀芯。

不带弹簧复位 "O"（仅适用于符号 A、C 和 D）

这种型号为带两个切换位置和两个磁铁且不带器的方向阀。在断电状态下不存在定义的开关位置。

不带弹簧复位，带器 "OF"（脉冲阀芯，仅适用于符号 A、C 和 D）

这种型号为带两个切换位置、两个磁铁和一个器的方向阀。以此，两个切换位置交替固定并且可以消除磁铁的激励。

注意：

由于设计方面的原因，阀门难免会存在内部泄漏，且泄漏量会随着使用时间的增加而增加。

力士乐REXROTH电磁操作的二位二通、二位三通和二位四通方向座阀

M-.SED6

规格 6

组件系列 1X

大工作压力 350 bar

大流量 25 l/min

特点

电磁操作的直动式方向座阀

油口安装面符合 DIN 24340 形式 A（不带孔）

油口安装面符合 ISO 4401-03-02-0-05（带孔）

安全切换，也能够承受压力下的较长停机时间

带可拆卸线圈的湿式插脚直流线圈（若为交流电源则必须装有整流器）

电磁线圈可旋转 90°

更换线圈时，不必打开耐压密闭腔体

电气连接作为单个连接

带隐藏的手动应急控制，可选

位置感应开关（无触点）

产品说明

二位四通方向座阀

二位二通和二位三通方向座阀

M-.SED 型号的方向阀是电磁操作的直动式方向座阀。该阀控制流体的启动、停止和方向，主要由壳体、线圈、阀座和以及闭合元件组成。

手动应急操作允许在不给线圈通电的情况下切换阀。

基本原理 （二位三通方向座阀）

阀的初始位置（常开“UK”或常闭“CK”）由弹簧的布置情况决定。闭合元件后的腔体连接到油口 P，并且与油口 T 密封隔开。因此，阀门根据启动力（线圈和弹簧）进行压力补偿。

通过特殊的闭合元件，油口 P、A 和 T 可加载大工作压力 (350 bar)，并且流体可流向两个方向（请参阅符号）！

在初始位置，闭合元件由弹簧压入阀座，在阀芯位置，它由线圈 压入阀座。因此，流体被堵塞。

通过二位二通方向座阀，回油口在内部关闭。

二位四通方向座阀

二位二通和二位三通方向座阀

通过二位三通方向座阀下方称为 Plus-1 板的叠加阀板，可实现二位四通方向座阀的功能。

Plus-1 板的功能

初始位置：

不操作主阀。弹簧将闭合元件保持在阀座 上。油口 P 被堵塞，油口 A 连接到油口 T。控制油路连接 A 和控制阀芯的较大区域，因而可卸载至油箱。通过 P 施加的压力会将滚珠推到阀座上。因此，P 连接到 B，并且 A 连接到 T。

过渡位置：

启动主阀后，闭合元件克服弹簧移动，并且被压入阀座。在此期间，将堵塞油口 T，而将 P、A 和 B 短暂连接在一起。

切换位置：

P 连接到 A。由于泵压力经由 A 作用在控制阀芯的较大区域上，滚珠被压入阀座。因此，B 连接到 T，P 连接到 A。Plus-1 板中的滚珠具有“阀芯正遮盖”。

注意！

当使用差动液压缸时，为避免过压，必须将液压缸的环形区域连在 A 处。

节流插件

根据主要工作条件，如果在切换过程中可能出现流量超过阀的性能限制的情况，就需要使用节流插件。

示例：

蓄能器工作，

作为先导控制阀与内部先导控制液压油分流结合使用。

二位二通和二位三通方向座阀

节流插件插入到座阀的油口 P 中。

二位四通方向座阀

节流插件插入到 Plus-1 板的油口 P 中

单向阀插件

单向阀插件允许流体从 P 自由流向 A，并能够无泄漏阻止从 A 到 P 的流动。

二位二通和二位三通方向座阀

单向阀插件插入到座阀的油口 P 中。

二位四通方向座阀

单向阀插件插入到 Plus-1 板的油口 P 中。

德国力士乐REXROTH电磁阀座订货号和型号：

R900224526 M-3SED6CK13/350CG24N9K4/V

R900052392 M-3SED6CK1X/350CG24N9K4

R900052621 M-3SED6UK14/350CG24N9K4

R900052621 M-3SED6UK13/350CG24N9K4

力士乐REXROTH电磁操作的二位三通和二位四通方向座阀

M-.SED 10

规格 10

组件系列 1X

大工作压力 350 bar

大流量 40 l/min

特点

电磁操作的直动式方向座阀

底板（单独订购）

已堵塞的连接为密闭状态

在压力作用下长期闲置后仍能安全地开关

带可拆卸线圈的湿式插脚直流线圈（若为交流电源则必须装有整流器）

电磁线圈可旋转 90°

更换线圈时，不必打开耐压密闭腔体

电气连接作为单个连接

带隐藏的手动应急控制，可选

位置感应开关和接近传感器（无触点）

二位三通方向座阀

M-.SED 型号的方向阀是电磁操作的直动式方向座阀。该阀控制流体的启动、停止和方向，主要由壳体、线圈、阀座 和 以及闭合元件组成。

手动应急操作允许在不给线圈通电的情况下切换阀。

基本原理

阀的初始位置（常开“UK”或常闭“CK”）由弹簧的布置情况决定。闭合元件后的腔体连接到油口 P，并且与油口 T 密封隔开。

因此，阀门根据启动力（线圈和弹簧）进行压力补偿。

通过特殊的闭合元件，油口 P、A 和 T 可加载大工作压力 (350 bar)，并且流体可流向两个方向（请参阅符号）！

在初始位置，闭合元件由弹簧压入阀座，在阀芯位置，它由线圈 压入阀座。流体可以无泄漏地阻塞。

通过二位三通方向座阀下方称为 Plus-1 板的叠加阀板，可实现二位四通方向座阀的功能。

Plus-1 板的功能

初始位置：

不操作主阀。弹簧将闭合元件保持在阀座 上。油口 P 被堵塞，油口 A 连接到油口 T。除此之外，一条控制油路连接 A 和控制阀芯的较大区域，因而可卸载至油箱。通过 P 施加的压力会将滚珠推到阀座上。现在，P 连接到 B，并且 A 连接到 T。

过渡位置：

启动主阀后，闭合元件克服弹簧移动，并且被压入阀座。在此期间，将堵塞油口 T，而将 P、A 和 B 短暂连接在一起。

切换位置：

P 连接到 A。由于泵压力经由 A 作用在控制阀芯的较大区域上，滚珠被压入阀座。因此，B 连接到 T，P 连接到 A。Plus-1 板中的滚珠具有“阀芯正遮盖”。

二位四通方向座阀

M-.SED 型号的方向阀是电磁操作的直动式方向座阀。该阀控制流体的启动、停止和方向，主要由壳体、线圈、阀座 和 以及闭合元件组成。

手动应急操作允许在不给线圈通电的情况下切换阀。

基本原理

阀的初始位置（常开“UK”或常闭“CK”）由弹簧的布置情况决定。闭合元件后的腔体连接到油口 P，并且与油口 T 密封隔开。

因此，阀门根据启动力（线圈和弹簧）进行压力补偿。

通过特殊的闭合元件，油口 P、A 和 T 可加载大工作压力 (350 bar)，并且流体可流向两个方向（请参阅符号）！

在初始位置，闭合元件由弹簧压入阀座，在阀芯位置，它由线圈 压入阀座。流体可以无泄漏地阻塞。

通过二位三通方向座阀下方称为 Plus-1 板的叠加阀板，可实现二位四通方向座阀的功能。

Plus-1 板的功能

初始位置：

不操作主阀。弹簧将闭合元件保持在阀座 上。油口 P 被堵塞，油口 A 连接到油口 T。除此之外，一条控制油路连接 A 和控制阀芯的较大区域，因而可卸载至油箱。通过 P 施加的压力会将滚珠推到阀座上。现在，P 连接到 B，并且 A 连接到 T。

过渡位置：

启动主阀后，闭合元件克服弹簧移动，并且被压入阀座。在此期间，将堵塞油口 T，而将 P、A 和 B 短暂连接在一起。

切换位置：

P 连接到 A。由于泵压力经由 A 作用在控制阀芯的较大区域上，滚珠被压入阀座。因此，B 连接到 T，P 连接到 A。Plus-1 板中的滚珠具有“阀芯正遮盖”。

注意！

当使用差动液压缸时，为避免过压，必须将液压缸的环形区域连在 A 处。

节流插件

根据主要工作条件，如果在切换过程中可能出现流量超过阀的性能限制的情况，就需要使用节流插件。

示例：

蓄能器工作，

作为先导控制阀与内部先导控制液压油分流结合使用。

二位三通方向座阀

节流插件插入到座阀的油口 P 中。

二位四通方向座阀

节流插件插入到 Plus-1 板的油口 P 中

单向阀插件

单向阀插件允许流体从 P 自由流向 A，并能够无泄漏阻止从 A 到 P 的流动。

二位三通方向座阀

单向阀插件插入到座阀的油口 P 中。

二位四通方向座阀

单向阀插件插入到 Plus-1 板的油口 P 中。

可依照阀芯符号以及的工作压力和流量使用座阀。

为确保安全运行，必须注意以下内容：

座阀具有阀芯负遮盖，即在切换过程中，会产生油泄漏。然而，此过程在很短时间内即可完成，因此在几乎所有使用情况下都无关紧要。

不得超过的大流量（如果适用，可以使用节流插件来限制流量，请参阅功能说明）！

Plus-1 板：

当使用 Plus-1 板（二位四通方向控制功能）时，要遵守以下工作值：p小 = 8 bar, qV > 3 l/min。

可根据任务明确油口 P、A、B 和 T。不得随意对其进行交换或关闭！

必须始终连接油口 T。

请遵守压力等级和压力分配！

仅允许流体沿箭头方向流动！

德国力士乐REXROTH电磁阀座订货号和型号：

R900086685 M-3SED10CK13/350CG24N9K4

力士乐REXROTH换向座阀，直动式，带电磁铁操纵

M-.SEW 6

规格 6

组件系列 3X

大工作压力 420 / 630 bar

大流量 25 l/min

特点

二位二通、二位三通或二位四通型号

油口安装面符合 DIN 24340 形式 A

油口安装面符合 ISO 4401-03-02-0-05

带可拆卸线圈的气隙直流线圈

电磁线圈可旋转 90°

更换线圈时，不必打开耐压密闭腔体

电气连接作为单个连接

辅助操纵装置，可选

位置感应开关和接近传感器（无触点）

二位二通和二位三通方向座阀

SEW 型号的方向阀是电磁操作的方向座阀。该阀控制流体的启动、停止和方向。

该阀主要由壳体、线圈、强化的阀系统以及闭合元件滚珠/阀芯组成。

基本原理

在初始位置，滚珠/阀芯由弹簧压入阀座，在切换位置，它由线圈 压入阀座。线圈 的力通过斜手柄和滚珠 施加到两侧密封的驱动推杆上。两个密封元件之间的腔体连接到油口 P。因此，阀系统根据起动力（线圈或复位弹簧）进行压力补偿。因此，可在不超过 630 bar 的情况下使用阀门。

注意！

二位三通方向座阀具有“阀芯负遮盖”。因此，必须始终连接油口 T。这意味着，在切换过程中（从一个阀座开始打开到另一个阀座关闭）油口 P–A–T 相互连接。然而，此过程在很短时间内即可完成，因此在几乎所有使用情况下都无关紧要。

手动应急操作允许在不给线圈通电的情况下切换阀。

要确保不超过的 大流量！如果适用，可插入 用于流量限制的节流插件。

二位四通方向座阀

通过二位三通方向座阀下方称为 Plus-1 板的叠加阀板，可实现二位四通方向座阀的功能。

Plus-1 板的功能

初始位置：

不操作主阀。弹簧将滚珠保持在阀座 上。油口 P 被堵塞，油口 A 连接到油口 T。除此之外，一条控制油路连接 A 和控制阀芯 的较大区域，因而可卸载至油箱。通过 P 施加的压力会将滚珠推到阀座上。现在，P 连接到 B，并且 A 连接到 T。

过渡位置：

启动主阀时，阀芯克服弹簧移动并被压入阀座。在此期间，将堵塞油口 T，而将 P、A 和 B 短暂连接在一起。

切换位置：

P 连接到 A。由于泵压力经由 A 作用在控制阀芯 的较大区域上，滚珠被压入阀座。因此，B 连接到 T，P 连接到 A。Plus-1 板中的滚珠具有“阀芯正遮盖”。

注意！

如果差动液压缸的环形区域未连接至油口 A，在切换过程中油口 B 将由于过压而产生一个压力峰值。压力峰值有可能超过大工作压力的允许限值。

节流插件

根据主要工作条件，如果在切换过程中可能出现流量超过阀的性能限制的情况，将需要使用节流插件。

示例：

蓄能器工作，

作为先导控制阀与内部先导控制液压油分流结合使用。

二位二通和二位三通方向座阀

节流插件插入到座阀的油口 P 中。

二位四通方向座阀 （参阅功能说明）

节流插件插入到 Plus-1 板的油口 P 中。

单向阀插件

单向阀插件允许流体从 P 自由流向 A，并能够无泄漏阻止从 A 到 P 的流动。

二位二通和二位三通方向座阀 （参阅功能说明）

单向阀插件插入到座阀的油口 P 中。

二位四通方向座阀 （参阅功能说明）

单向阀插件插入到 Plus-1 板的油口 P 中。

可依照阀芯符号以及的工作压力和流量使用座阀（请参阅性能限制）。

为确保安全运行，必须注意以下内容：

为了对阀进行安全切换和/或将其保持在阀芯位置，压力必须为 pP ≥ pA ≥ pT （出于设计原因）。

座阀具有阀芯负遮盖，即在切换过程中，会产生油泄漏。然而，此过程在很短时间内即可完成，因此在几乎所有使用情况下都无关紧要。

不得超过的大流量（如有必要，可以使用节流插件来限制流量）！

Plus-1 板：

当使用 Plus-1 板（二位四通方向控制功能）时，要遵守以下较低的工作值： p小 = 8 bar； qV > 3 l/min。

可根据任务明确油口 P、A、B 和 T。不得随意对其进行交换或关闭！

对于三通和四通阀芯位置，必须始终连接油口 T。

请遵守压力等级和压力分配！

德国力士乐REXROTH电磁球阀订货号和型号：

R900566273 M-3SEW6C37/420MG24N9K4

R901290869 M-3SEW6C36/420MG24N9Z2/B08VSO865

R901290869 M-3SEW6C37/420MG24N9Z2/B08VSO865

R900566279 M-3SEW6C37/630MG24N9K4

R900566289 M-3SEW6U38/630MG24N9K4

R900566283 M-3SEW6U36/420MG24N9K4

R900566283 M-3SEW6U37/420MG24N9K4

R900570174 M-3SEW6U36/420MG24N9K4/V

R900570174 M-3SEW6U37/420MG24N9K4/V

R900566289 M-3SEW6U37/630MG24N9K4

力士乐REXROTH电磁操作的二位三通和二位四通方向座阀

M-.SEW 10

R900054399 M-3SEW10C15/420MG24N9K4/P

规格 10

组件系列 1X

大工作压力 420 / 630 bar

大流量 40 l/min

特点

电磁操作的直动式方向座阀

油口安装面符合 ISO 4401-05-04-0-05

被截止的接口无泄漏密封

在压力作用下长期闲置后仍能安全地开关

带可拆卸线圈的气隙直流线圈（若为交流电源则必须装有整流器）

电磁线圈可旋转 90°

电气连接作为单个连接

带隐藏的手动应急控制，可选

位置感应开关（无触点），可选

二位三通方向座阀

M-.SEW 型号的方向阀是电磁操作的方向座阀。该阀控制流体的启动、停止和方向。

它主要由壳体、线圈、强化的阀系统以及闭合元件阀芯组成。

基本原理

在初始位置，控制阀芯由弹簧压入阀座，在阀芯位置，由线圈 压入阀座。线圈 的力通过斜手柄和滚珠 施加到两侧密封的阀芯上。两个密封元件之间的腔体连接到油口 P。因此，阀系统根据起动力（线圈或复位弹簧）进行压力补偿。因此，可在不超过 630 bar 的情况下使用阀门。

注意！

二位三通方向座阀具有“阀芯负遮盖”。因此，必须始终连接油口 T。这意味着，在切换过程中（从一个阀座开始打开到另一个阀座关闭）油口 P–A–T 相互连接。然而，此过程在这段时间内即可完成，在几乎所有应用中都无关紧要。

手动应急操作允许在不给线圈通电的情况下切换阀。

注意！

要确保不超过的大流量！如果适用，可插入节流插件来限制流量（请参阅功能说明）。

二位四通方向座阀

通过位于二位三通方向座阀下方称为“Plus-1 板”的叠加阀板，可实现二位四通方向座阀的功能。

Plus-1 板的功能：

初始位置

不操作主阀。弹簧将滚珠保持在阀座 上。油口 P 被堵塞，油口 A 连接到油口 T。除此之外，一条控制油路连接 A 和控制阀芯 的较大区域，因而可卸载至油箱。通过 P 施加的压力会将滚珠推到阀座上。现在，P 连接到 B，并且 A 连接到 T。

过渡位置：

启动主阀时，阀芯克服弹簧移动并被压入阀座。在此期间，将堵塞油口 T，而将 P、A 和 B 短暂连接在一起。

阀芯位置：

P 连接到 A。由于泵压力经由 A 作用在控制阀芯 的较大区域上，滚珠被压入阀座。因此，B 连接到 T，P 连接到 A。Plus-1 板中的滚珠具有“阀芯正遮盖”。

注意！

当使用差动液压缸时，为避免过压，必须将液压缸的环形区域连在 A 处。

节流插件

根据主要工作条件，如果在切换过程中可能出现流量超过阀的性能限制的情况，就需要使用节流插件。

示例：

蓄能器工作，

作为先导控制阀与内部先导控制液压油分流结合使用。

二位三通方向座阀 （参阅功能说明）

节流插件插入到座阀的油口 P 中。

二位四通方向座阀 （参阅功能说明）

节流插件插入到 Plus-1 板的油口 P 中。

单向阀插件

单向阀插件允许流体从 P 自由流向 A，并能够无泄漏阻止从 A 到 P 的流动。

二位三通方向座阀 （参阅功能说明）

单向阀插件插入到座阀的油口 P 中。

二位四通方向座阀 （参阅功能说明）

单向阀插件插入到 Plus-1 板的油口 P 中。

德国力士乐REXROTH电磁球阀订货号和型号：

R900054399 M-3SEW10C15/420MG24N9K4/P

R900075565 M-3SEW10C1X/420MG24N9K4

力士乐REXROTH液压-电气柱塞式压力开关

HED 8 -2X

组件系列 2X

大工作压力 630 bar

压力等级 50、100、200、350 和 630 bar

UL 组件，CCC 认证

重量：0.8kg

安装位置：任意

环境温度范围（NBR 密封件）：-25 … +50℃

环境温度范围（FKM 密封件）：-20 … +50℃

环境温度范围（低温密封件）：-40 … +50℃

正弦试验：DIN EN 60068-2-6:1996-05：10…2000 Hz / 大 10 g / 10 倍周期

运输冲击：DIN EN 60068-2-27:1995-03：15 g / 11 ms

冲击测试：DIN EN 60068-2-29:1995-03：25 g / 6 ms

噪音测试：DIN EN 60068-2-64:1996-05:20…2000 Hz / 10 g RMS / 30 min

符合性/证书：

CE：

DIN EN 61058-1: 2002 / A2: 2008

DIN EN 60947-1: 2007 / A1: 2011

DIN EN 60947-5-1: 2004 / A1: 2009

DIN EN 60529: 1991 / A2: 2013

UL：UL 508 第 17 版，文件编号：E223220（高 350 bar）

CCC：GB14048.5-2008

RoHS：符合欧盟指令 2011/65/EU

液压油温度范围（NBR 密封件）：-25 … +80℃

液压油温度范围（FKM 密封件）：-20 … +80℃

液压油温度范围（低温密封件）：-40 … +80℃

粘度范围：10 … 800mm²/s

加载次数：≥ 5 百万

带连接器“K14”：EN 175301-803，3 极 + PE

防护等级符合 EN 60529 标准：IP65（已安装并固定连接插头）

带连接器“K35”：IEC 61076-2-101，M12 x 1，A 编码，4 极

防护等级符合 EN 60529 标准：IP67，已安装和装配连接插头

大切换频率：7200 1/h

转换度（重复精度）：< 调定压力的 1 %

开关：符合 VDE 0630-1/DIN EN 61058-1

转换电阻：< 50mΩ

特点：

用于底板安装/管道安装

用于法兰连接，符合 ISO 16873

作为垂直叠加元件，与叠加阀板相连接，符合 ISO 4401

5 档压力

4 种调整类型：

– 带或不带保护帽的主轴

– 带刻度的主轴，带或不带保护帽

– 带刻度旋钮

– 带刻度可锁定旋钮

电气连接

– 带设计 A 阀插头（大型方形连接器）

– 带 M12 x 1 连接器

带常闭/常开触点功能的微动开关

电流零电位转换（从 1 mA 到 2 A）

压力范围经过 UL 认证，高达 350 bar

HED 8 类型的液压-电气压力开关是柱塞式压力开关。它们的基本构成是壳体、带柱塞的安装套件、压缩弹簧、调节元件和微动开关。

如果要监测的压力低于调定压力，则操作微动开关。要监测的压力通过节流孔传到柱塞。柱塞受弹簧座支持并克服压缩弹簧不断变化的作用力。弹簧座将柱塞的运动传输到微动开关，并在达到调定压力时释放后者的压力。这会打开或关闭电路，具体取决于电路设置。弹簧座的机械前挡块在压力突然降低和过压的情况下，可保护微动开关免于受到机械损伤，并防止压缩弹簧的固态压缩。

注意：

要延长使用寿命，安装压力开关时应确保振动较小，使其免于受到液压冲击。

德国力士乐REXROTH压力继电器订货号和型号：

R901099808 HED8OH-20/200K14

R901107369 HED8OH-20/200K14KW

R901101640 HED8OH-20/350K14

R901102747 HED8OP-20/100K14

R901107370 HED8OP-20/100K14KW

R901102721 HED8OP-20/200K14

R901108018 HED8OP-20/200K14KW

R901106453 HED8OP-20/350K14

R901107914 HED8OP-20/350K14KS

R901102349 HED8OH-20/50K14

R901102706 HED8OA-20/100K14

R901106262 HED8OA-20/100K14AS

R901095551 HED8OA-20/100K14KS

R901106448 HED8OA-20/200K14KW

R901102716 HED8OA-20/350K14KW

R901107915 HED8OA-20/630K14S

力士乐液压换向阀H-4WH25E68/
