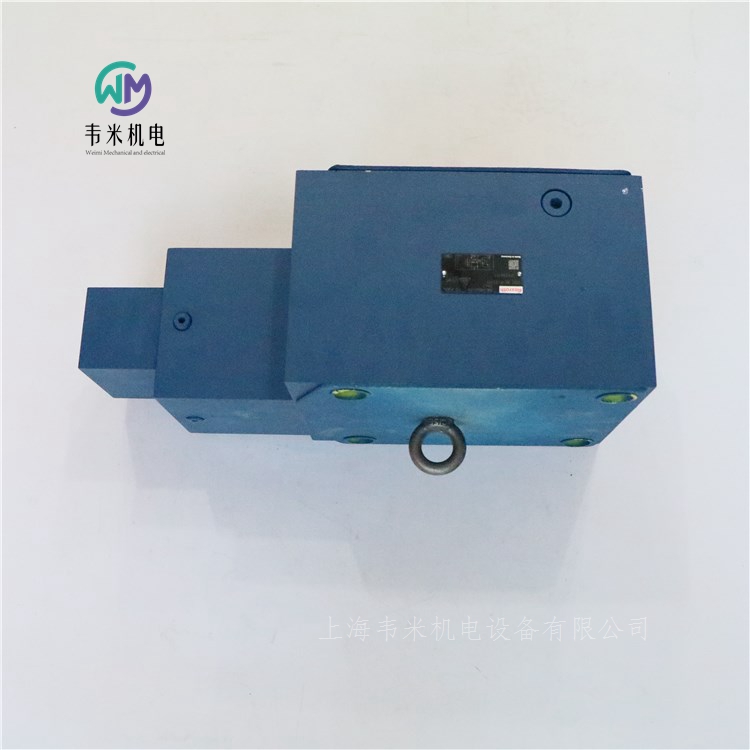

力士乐压力补偿阀ZDC32P-22/M

力士乐压力补偿阀ZDC32P-22/M，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，现货库存，价格实惠；热诚欢迎新老客户咨询购买！

力士乐REXROTH进油口压力补偿器，直动式

ZDC 10...32

规格 10, 16, 25, 32

重量  3kg, 3.5kg, 8.9kg, 64.7kg

组件系列 2X

大工作压力 350 bar

大流量 520 l/min

温度范围  -20 … +70℃

粘度范围  15 … 380mm²/s

叠加阀

孔图按 ISO 4401

通过安装的梭阀为通道 P → A 或 P → B 提供负载补偿

二通型号“P”

三通型号“PT”(NG10 ... 25)

与比例方向阀相互作用时的流量控制

ZDC 型号的阀门为两通或三通型直动式入口压力补偿器。

它们在通道 P 中被用作入口压力补偿器以提供负载补偿。

这些阀门的基本构成为壳体、控制阀芯、带有弹簧座 的压缩弹簧和带有已安装梭阀 的罩盖。

如果压差 P1 → A1 或 P1 → B1 小于 10 bar，则压缩弹簧使控制阀芯保持在 P2 到 P1 的打开位置。

如果压差超过 10 bar，则控制阀芯向左移动直至压差再次复位。

先导式比例方向阀可与入口压力补偿器配合用于“外部先导油供油”！

在 外部 先导油供油时，与通道 P 的连接将被堵塞。先导油由单独的控制电路采样。

在 内部 先导油供油时，与通道 P 的连接将被打开。先导油从压力补偿器节流侧上游位置采样（底板的油口 X 被堵塞）。

德国力士乐REXROTH压力补偿器订货号和型号：

R900488023 ZDC10P-25/M

R900488820 ZDC10P-25/XM

R900489669 ZDC16P-23/XM

R900344369 ZDC25P-21/M

R900344370 ZDC32P-22/M

力士乐REXROTH用于高频响阀的阀放大器

0811405061 VT-VRRA1-537-2X/V0

0811405060 VT-VRRA1-527-20/V0

0811405069 VT-VRRA1-527-20/V0/KV-AGC

组件系列 2X

模拟，欧洲板卡格式

适用于以下类型的阀：4WRPH 10…L-2X

闭环控制的末级

位置闭环控制带 PID 特性

具有较短驱动时间的快速激励和快速断电

选通输入

防短路输出

可调节的零电位

实际值电缆的电缆断裂识别

放大器板卡只有在断电后才能进行插拔。

与天线、无线电系统的距离必须至少为 1 m。

切勿在电源电缆附近铺设线圈和信号线。

我们建议使用屏蔽电缆作为信号线和线圈导线。

电缆屏蔽必须集中连接至电气柜，长度越短越好。

不得将阀线圈连接至自震荡二极管或其它保护电路。

电缆长度和横截面必须遵照技术数据中的规定。

接线信息

电源零位 b2 和控制零位 b12 或 b14 或 z28 须单独通向中心接地（零点）。

力士乐REXROTH用于高频响阀的阀放大器

VT-VRRA1-527-2X/V0/2STV 0811405063

组件系列 2X

模拟，欧洲板卡格式

适用阀：

4WRL 10…35 V/V1…M-3X...

4WRL 10…35 E/W…S-3X…

4WRL 10…25 V/V1…M-3X…-750

3WRCB 25…50…M-1X…

特征

闭环控制的末级

位置闭环控制带 PID 特性

具有较短驱动时间的快速激励和快速断电

选通输入

防短路输出

可调节的零电位

实际值电缆的电缆断裂识别

力士乐REXROTH电气放大器

类型

0811405074 VT-VRPA1-527-20/V0/RTS-2/2V

0811405102 VT-VRPA1-537-10/V0/PV-RTP

0811405062 VT-VRPA1-537-20/V0

0811405064 VT-VRPA1-527-20/V0/PO-IS

特点

适合控制带正遮盖的先导式方向控制阀

带有附加电子板卡（子卡）的放大器

用于安装在 19 英寸机 遮盖阀芯架上的欧洲制式的模拟放大器

可控输出级

选通输入

防短路输出

零位可设置 阀零位

实际值电缆的电缆断连检测

带有 PID 调节的位置控制

斜坡功能

通过差动输入进行外部电压控制的斜坡时间设置

可关闭的斜坡功能

放大器板卡只有在断电后才能进行插拔。

与天线，无线电设备系统的距离必须足够（> 1 m）。

切勿在电源电缆附近铺设线圈和信号线。

我们推荐使用屏蔽电缆作为信号线和线圈导线。

电缆屏蔽必须集中连接至控制柜，长度越短越好。

不能将阀线圈连接至自震荡二极管或其它保护电路。

力士乐REXROTH电气放大器

放大器类型 VT-VRPA1-527-2X/V0/RTS-2STV

材料编号0811405073

放大器类型 VT-VRPA1-527-20/V0/2/2V

材料编号0811405076

R900779644 VT-MRPA1-100-11/V0/0

用于带电气位置反馈和正遮盖的先导式方向控制阀

4WRL 10...35 E/W...-3X...

配套的板卡插槽：

开放式板卡插槽 VT 3002-1-2X/32F

适合控制带正遮盖的先导式方向控制阀

带有附加电子板卡（子卡）的放大器

用于安装在 19 英寸机 遮盖阀芯架上的欧洲制式的模拟放大器

可控输出级

选通输入

防短路输出

零位可设置 阀零位

实际值电缆的电缆断连检测

带有 PID 调节的位置控制

斜坡功能

通过差动输入进行外部电压控制的斜坡时间设置

可关闭的斜坡功能

力士乐REXROTH比例压力阀、比例流量阀和调节阀的阀放大器

VT-VRPA1-537-1X/V0/...

0811405097 VT-VRPA1-537-10/V0/PV

0811405104 VT-VRPA1-537-10/V0/QV-RTP

组件系列 1X

模拟，欧洲板卡格式

适用于以下类型的阀：DBEB10Z、DREB10Z、DBETBX、4WRP10EA

闭环控制的末级

位置闭环控制带 PID 特性

具有较短驱动时间的快速激励和快速断电

选通输入

防短路输出

可调节的零电位和灵敏度

实际值电缆的电缆断裂识别

放大器板卡只有在断电后才能进行插拔。

与天线、无线电系统的距离必须至少为 1 m。

切勿在电源电缆附近铺设线圈和信号线。

我们建议使用屏蔽电缆作为信号线和线圈导线。

电缆屏蔽必须集中连接至电气柜，长度越短越好。

不得将阀线圈连接至自震荡二极管或其它保护电路。

电缆长度和横截面必须遵照技术数据中的规定。

接线信息

电源零位 b2 和控制零位 b12 将被桥接。

如果供电设备 < 1 m 远，直接接到 DIN 连接器。

如果距离 > 1 m，则将控制零位单独接地。

力士乐REXROTH用于高频响阀的阀放大器

VT-VRPA2-537-1X/V0/RTP

0811405120 VT-VRPA2-537-10/V0/RTP

0811405119 VT-VRPA2-527-10/V0/RTP

组件系列 1X

模拟，欧洲板卡格式

适用于以下类型的阀：4WRP 10

闭环控制的末级

位置闭环控制带 PID 特性

具有较短驱动时间的快速激励和快速断电

选通输入

防短路输出

可调节斜坡时间、灵敏度和零电位

实际值电缆的电缆断裂识别

力士乐REXROTH用于比例压力阀和比例流量控制阀的阀放大器

VT-MSPA1-508-1X/V0

0811405126 VT-MSPA1-508-10/V0

组件系列 1X

模拟，模块化设计

适用阀门：

DBETX-1X...-8、DRE10Z-1X...-8、DRE6X-1X...-8、DBE6X...1X...-8、DBE10Z-1X...-8

特点

适用于控制不带电气反馈的直动式比例阀

设计：用于卡在承载轨上的模块

控制值电压 0...+10 V 的差动输入

斜坡函数发生器上斜坡和下斜坡可以单独设置

零位电位计

脉冲调制输出级

LED 显示：

电源电压

准备就绪

斜坡"关"

可拆卸电气接线排

力士乐REXROTH用于比例压力阀和比例流量控制阀的阀放大器

VT-SSPA1-508-2X

0811405144 VT-SSPA1-508-22/V0

0811405145 VT-SSPA1-525-2X/V0/I

0811405162 VT-SSPA1-508-22/V0/I

R901024331 VT-SSPA1-5-11/V0/0-24

组件系列 2X

模拟，连接器设计

适用阀门：

DBETX-1X...-8、DRE10Z-1X...-8、DRE6X-1X...-8、DBE6X...1X...-8、DBE10Z-1X...-8

差动输入

可调节斜坡时间、灵敏度、零电位和颤振频率

24 V 工作电压

放大器用于控制不带电气位置控制的比例阀。

它直接连到阀门的线圈插头。控制侧（UB，控制值）上的连接电缆通过电缆束线圈引导和连接。

LED 发出可用电源电压的信号。视放大器类型而定，将控制值预设为电压 0...10 V 或电流 4...20 mA。

控制值可以通过阀零位电位计和灵敏度电位计进行调节。如果是电压规格，可用差分输入。

此外，控制值可以通过斜坡引导。

为适应特殊的应用场合，颤振电流振幅电位计采用了多变的设计。

交付时，颤振电流振幅电位计已设置为佳值，以便只有在上述特殊情况下才有必要进行另一次调节。

力士乐REXROTH板卡插槽

VT 3002-2X

板卡插槽可用于欧洲格式下欧式电子板卡的简易安装和布线，比如在电气柜中

可用螺丝固定或固定在礼帽式导轨上

可以使用附加适配器安装在礼帽式导轨的垂直位置（包括在交付范围内）

稳态基础

用控制杆进行卡锁和弹出

通过螺钉端子进行连接

力士乐REXROTH用于 A10VSO 轴向柱塞变量泵 SYDFE1 控制的外部控制电子元件

VT 5041

R901263598 VT5041-31/2-0

R900579497 VT5035-17/

组件系列 3X

模拟，欧洲板卡格式

压力和流量控制系统 SYDFE1（元件系列 1X、2X 和 3X）的内装部分用于通过 VT-DFP…2X 型阀门控制带 SYDFE1 控制的轴向柱塞变量泵 A10VSO...

实现 SYDFE1 控制、压力和摆动角控制、可选功率限制的电子功能

压力控制器油路可以调节并切换为两个现有液压油体积（执行机构和管路）

用于压力和转角控制器的小值发生器

取决于压力的泄漏补偿（可以关闭）

可转换的压力反馈输入（电流、电压、范围）

面板上工作状态的 6 个 LED 显示

面板上实际转角值的显示仪器（可选）

带内部或外部控制值预设的功率限制（可选）

模拟控制电子元件 VT5041-3X... 设计为欧洲格式的的插入卡。每个都标配一个压力和转角的控制值输入端（功率限制，可选）。实际压力值由一个压力传感器记录。泵上的位置传感器记录实际转角值。记录的实际值在放大器和中进行处理，并与的控制值进行比较。小值发生器确保只有分配给所需工作点的控制器或自动激活。小值发生器的输出信号成为阀控制环的控制值。

通过合适的控制值，可以自动激活可选的功率限制。可以在内部或外部功率控制值。必要时通过小值发生器限制转角控制值。可以在插口 7 上测量得到的转角控制值。

实际阀值（阀芯位置）由一个感应式位置传感器记录。振荡器/解调器电路负责信号的处理。在阀芯位置控制器中生成并进一步处理控制偏差。阀门控制器的输出信号形成自计时电流输出级的控制值，该值控制阀门的比例线圈。

控制电子元件具有故障消息输出端，出现错误时，其电压为 0 V（= 低活性）。同时“Err.”LED 亮起。根据跳线 J1 的配置，可以利用错误消息使阀输出级断电。

导致故障消息：

内部电源错误

压力实际值大于允许的系统压力

（插口 2： p实际 > 11.5 V）

接口 26c 上缺少启用信号

电缆断裂或超出转角反馈范围

电缆断裂或超出阀芯反馈范围

“压力传感器”电缆断裂（设置为 4  -  20 mA，0.5  -  5 V 和 1  -  10 V 时）

控制错误（控制偏差 x 控制器增益）大于 4 V 的时间超过 1 秒 (40 %)

出现错误时，可以对电子元件进行配置，以使输出级断电，并将阀芯推入其机械终端位置。这样，泵将向回摆动。只能通过复位启用信号进行错误确认。

力士乐REXROTH供电模块

类型 VT 11006，VT 11116

供电模块提供两种稳定电压。用于为外部电气执行机构供电。

VT 11006-1X：24 V / ±15 V

VT 11116-1X：24 V / ±10 V

开关模式的电源设备

电压反极性保护

通过 LED 显示的功能控制

输出电压在电气上与工作电压隔离

注意事项

供电模块不能抵抗持续的短路！

一路输出电压发生过载时，二路输出电压也会降低！

连续运行多个相邻模块且温度高于 40 °C 时，模块之间的空间必须保持为 ≥ 20 mm！

德国力士乐REXROTH放大器供电模块订货号和型号：

R900010937 VT11006-12

R900010938 VT11015-11

R900019681 VT11017-11

力士乐REXROTH用于不带电气位置反馈的比例阀的阀放大器

VT-MSPA

R901439034 VT-MSPA1-20/A5/000/000

R901439037 VT-MSPA2-20/A5/000/000

R901439037 VT-MSPA2-21/A5/000/000

R901439038 VT-MSPA2-21/F5/000/000

R901439036 VT-MSPA1-2X/F5/000/000

R901061664 VT-MSPA2-200-1X/V0/0

R901142366 VT-MSPA1-200-1X/V0/0

R901010980 VT-MSPA2-1-1X/V0/0

R901197784 VT-MSRA1-1-1X/V0/0

0811405106 VT-MSPA2-525-10/V0

R900249810 VT-MSPA1-50-1X/V0

组件系列 2X

适用于控制不带电气位置反馈的比例阀和泵控制件

多种力士乐工业液压阀门可供选择

设备中所存储阀门的特性曲线

通过按钮优化阀门

控制值输入 0 ... ±10 V 或 4 ... 20 mA

工作电压的反向极性保护

斜坡发生器上斜坡和下斜坡可以单独调节

零电位设置

控制值调节

特性曲线发生器

定时功率输出级

防短路输出

LED 状态显示

测量插口适用于：实际电流值、内部电流控制/设置

所有阀门参数可调节

一般信息

这些放大器模块适于装配在礼帽式导轨上。通过 3 个张力弹簧插头建立电气连接。电源电压为 24 VDC。

供电设备

内部供电设备随附了接通电流限制器以防止出现电流峰值。此外，还集成了反向极性保护功能。

控制值，控制值加法器

"内部控制值" 包括：

"外部控制值"，连接在差分放大器 (2) 的输入处

零位偏移，标准设置中的 "Z/B" 可调节

在压力阀中，正控制值会使阀门处的压力增加。

对于 4W...1) 型号阀门，下列内容适用：

通过线圈 B，0 - +10 V 或 12 - 20 mA 的控制值使阀中流体从 P 流向 A，从 B 流向 T。

通过线圈 A，0 - -10 V 或 12 - 4 mA 的控制值使阀中流体从 P 流向 B，从 A 流向 T。在专家设置中，控制值极性变化是可能的 [5]（请参阅操作说明 30232-B）。

在正常运行时，可以在 "V" 测量插口处测量 "内部控制值"。

斜坡

斜坡限制控制值的倾斜。

您可以在一个斜坡所有斜坡均为一个时间，默认值）和 4Q/2Q 斜坡（斜坡的时间不同）之间选择。4Q/2Q 斜坡时间在专家设置中设置。特性曲线发生器不影响斜坡时间。

控制值衰减器 "G"

利用控制值衰减器可以降低控制值。

特性曲线发生器

在特性曲线发生器中，预设阀门特性曲线可以调整到实际液压和控制技术条件。

可以在专家设置中调节以下内容：

先导电流 "B"

阶跃 "S"

大电流 "G"（VT-MSPA2 可分别用于 A 和 B）

电流控制器

将对线圈电流进行记录，并在电流控制器中将其与控制值进行比较，然后补偿差异。

时钟发生器

时钟发生器会产生输出级的时钟频率 "f"。使用力士乐阀门，时钟频率有时随控制值和/或工作电压而变化。

功率输出级

电流输出级产生比例阀的定时线圈电流。线圈电流被限制为

每次输出的大允许电流，具体取决于设定阀门。输出级为防短路设计。如出现内部干扰信号或启用缺失时，输出级将关闭。

数字输入

输入 DI 可设置到四个不同的功能：

1. 启用（出厂设置）

2.VT-MSPA1 1) 不带功能

2.VT-MSPA2 控制值极性变化

3.斜坡开/关

4.单个或相位斜坡

数字输出

若无电缆中断、内部错误，且 UB ≥ UB 小，则设备会通知准备就绪。

阀门类型 4WRPH6…SO855，开关位置 0-5：

控制值 ±10 V

数字输入端 2，控制值极性变化

力士乐REXROTH斜盘倾角传感器

装配件组件 VT-SWA-1

R900913641 VT-SWA-1-13/DFEE

R900868651 VT-SWA-1-13/SYDFEE

组件系列 1X

在 SYDFEE、SYDFEC、SYDFED、SYDFEn 和 SYDFEF系统（带集成电子元件的系统）中使用，用于测量 A10V(S)O…DFE… 型泵的转角并将测量值转换为电信号

使用霍尔效应传感器无触点测量转角

包括磁座和壳体中带有集成电子元件的传感器

R900868651 VT-SWA-1-1X/SYDFEE

用于带集成电子元件的 SYDFEE、SYDFEC 和 SYDFEn 系统的斜盘倾角传感器

（包含传感器和评估电子元件、磁座和内置部件的完整装配件组件）

适用于 18 - 180 所有规格的泵 A10V(S)O..DFE。
