力士乐比例阀4WRPEH6C3B12L-31/M/24A1

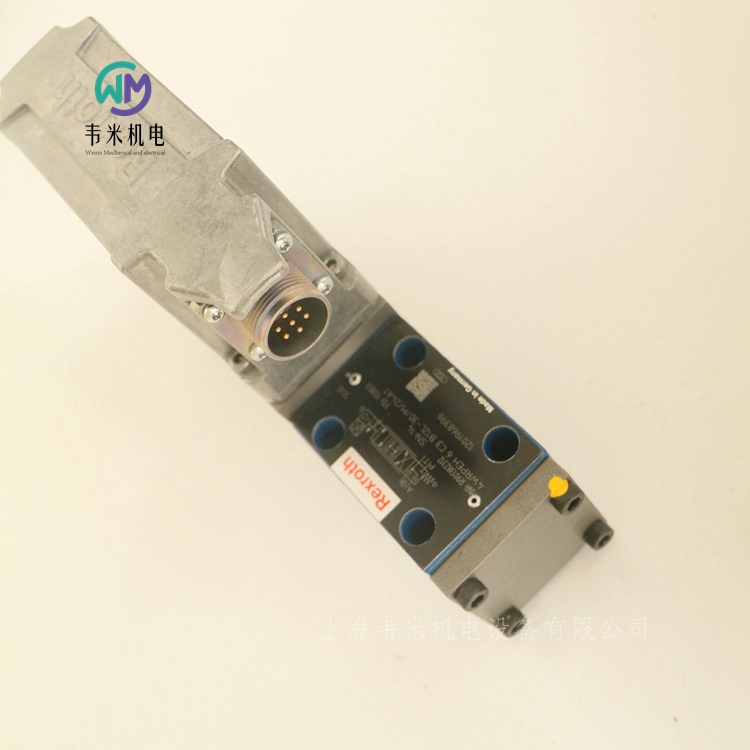

力士乐比例阀4WRPEH6C3B12L-31/M/24A1，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，现货库存，价格实惠；热诚欢迎新老客户咨询购买！

力士乐REXROTH带电气位置反馈和集成电子元件 (OBE) 的直动式高频响方向阀

4WRPEH 6

规格 6

组件系列 3X

大工作压力 350 bar

额定流量 4 … 40 l/min

用于 I4.0 的数字接口 IO-link

可靠 - 经过验证且坚固耐用的设计

安全 - 控制阀芯的故障安全位置处于关闭状态

节能 - 无需先导油

高质量 - 具有伺服阀性能的控制阀芯和套筒

灵活 - 适用于位置、速率和压力控制

 - 响应灵敏度高，滞后小

IO-link 接口，可选

4WRPEH 型阀门是带有电气位置反馈和集成电子元件 (OBE) 直动式方向控制阀。

结构

4WRPEH 高频响阀主要包括：

带具有伺服性能的控制阀芯和套筒的阀壳体

带位置传感器的控制线圈（可选配电子元件保护膜）

带模拟量或 IO-link 接口的集成电子元件 (OBE)（可选配减振板 ）

功能

集成电子元件 (OBE) 将控制值与实际位置值进行比较。在有控制偏差的情况下，行程线圈将被激活。由于线圈磁力发生改变，控制阀芯将扺抗弹簧进行调节。行程/控制阀芯横截面以与控制值成比例的方式进行控制。在控制值预设值为 0 的情况下，电子元件调节控制阀芯抵抗弹簧至中心位置。在未激活状态下，弹簧处于松弛状态，此时弹簧长度长，阀门处于故障安全位置。

控制线圈切断

在以下故障情况下，集成电子元件 (OBE) 使控制线圈断电，且控制阀芯将设置为故障安全位置：

低于小电源电压

仅当接口为 "F1" 时：

电流值低于小电流控制值 2 mA（包括控制值线的电缆中断（电流环））

仅当接口为 "L1" 时：

使能未激活，通讯中断（看门狗）

内部 IO-link 发生故障时

仅当接口为 "C6" 时：

额外释放未激活

减振板 "D"

减振板降低集成电子元件上的加速振幅（频率 >300 Hz）。

注意：

对于主要为低激励频率 (<300 Hz) 的应用，不建议使用衰减阀板。

电子元件保护膜“-967”

要保护集成电子元件 (OBE) 壳体中的冷凝格式，可以使用电子元件保护膜。

建议用于空气湿度高且周期温度变化明显的外部工业标准条件（例如室外）。

德国力士乐REXROTH比例阀物料号和型号：

R901382312 4WRPEH6C3B12L-31/M/24A1

R901382315 4WRPEH6C3B40L-31/M/24A1

0811404613 4WRPEH6C4B40L-20/G24K0/A1M

0811404721 4WRREH6VB24L-11/G24K0/B5M

0811403001 4WRP10EA63S-1X/G24Z4/M

0811403559 4WRPNH6C3B04L-2X/M/24PF6G

力士乐REXROTH比例压力阀、比例流量阀和调节阀的阀放大器

VT-VRPA1-537-1X/V0/...

VT-VRPA1-537-10/V0/PV 0811405097

组件系列 1X

模拟，欧洲板卡格式

适用于以下类型的阀：DBEB10Z、DREB10Z、DBETBX、4WRP10EA

闭环控制的末级

位置闭环控制带 PID 特性

具有较短驱动时间的快速激励和快速断电

选通输入

防短路输出

可调节的零电位和灵敏度

实际值电缆的电缆断裂识别

放大器板卡只有在断电后才能进行插拔。

与天线、无线电系统的距离必须至少为 1 m。

切勿在电源电缆附近铺设线圈和信号线。

我们建议使用屏蔽电缆作为信号线和线圈导线。

电缆屏蔽必须集中连接至电气柜，长度越短越好。

不得将阀线圈连接至自震荡二极管或其它保护电路。

电缆长度和横截面必须遵照技术数据中的规定。

接线信息

电源零位 b2 和控制零位 b12 将被桥接。

如果供电设备 < 1 m 远，直接接到 DIN 连接器。

如果距离 > 1 m，则将控制零位单独接地。

力士乐REXROTH用于高频响阀的阀放大器

VT-VRPA2-537-1X/V0/RTP

VT-VRPA2-537-10/V0/RTP 0811405120

组件系列 1X

模拟，欧洲板卡格式

适用于以下类型的阀：4WRP 10

闭环控制的末级

位置闭环控制带 PID 特性

具有较短驱动时间的快速激励和快速断电

选通输入

防短路输出

可调节斜坡时间、灵敏度和零电位

实际值电缆的电缆断裂识别

力士乐REXROTH用于比例压力阀和比例流量控制阀的阀放大器

VT-MSPA1-508-1X/V0

0811405126 VT-MSPA1-508-10/V0

组件系列 1X

模拟，模块化设计

适用阀门：

DBETX-1X...-8、DRE10Z-1X...-8、DRE6X-1X...-8、DBE6X...1X...-8、DBE10Z-1X...-8

特点

适用于控制不带电气反馈的直动式比例阀

设计：用于卡在承载轨上的模块

控制值电压 0...+10 V 的差动输入

斜坡函数发生器上斜坡和下斜坡可以单独设置

零位电位计

脉冲调制输出级

LED 显示：

电源电压

准备就绪

斜坡"关"

可拆卸电气接线排

力士乐REXROTH用于比例压力阀和比例流量控制阀的阀放大器

VT-SSPA1-508-2X

0811405144 VT-SSPA1-508-22/V0

0811405162 VT-SSPA1-508-22/V0/I

组件系列 2X

模拟，连接器设计

适用阀门：

DBETX-1X...-8、DRE10Z-1X...-8、DRE6X-1X...-8、DBE6X...1X...-8、DBE10Z-1X...-8

差动输入

可调节斜坡时间、灵敏度、零电位和颤振频率

24 V 工作电压

放大器用于控制不带电气位置控制的比例阀。

它直接连到阀门的线圈插头。控制侧（UB，控制值）上的连接电缆通过电缆束线圈引导和连接。

LED 发出可用电源电压的信号。视放大器类型而定，将控制值预设为电压 0...10 V 或电流 4...20 mA。

控制值可以通过阀零位电位计和灵敏度电位计进行调节。如果是电压规格，可用差分输入。

此外，控制值可以通过斜坡引导。

为适应特殊的应用场合，颤振电流振幅电位计采用了多变的设计。

交付时，颤振电流振幅电位计已设置为佳值，以便只有在上述特殊情况下才有必要进行另一次调节。

力士乐REXROTH板卡插槽

VT 3002-2X

板卡插槽可用于欧洲格式下欧式电子板卡的简易安装和布线，比如在电气柜中

可用螺丝固定或固定在礼帽式导轨上

可以使用附加适配器安装在礼帽式导轨的垂直位置（包括在交付范围内）

稳态基础

用控制杆进行卡锁和弹出

通过螺钉端子进行连接

力士乐REXROTH用于 A10VSO 轴向柱塞变量泵 SYDFE1 控制的外部控制电子元件

VT 5041

R901263598 VT5041-31/2-0

组件系列 3X

模拟，欧洲板卡格式

压力和流量控制系统 SYDFE1（元件系列 1X、2X 和 3X）的内装部分用于通过 VT-DFP…2X 型阀门控制带 SYDFE1 控制的轴向柱塞变量泵 A10VSO...

实现 SYDFE1 控制、压力和摆动角控制、可选功率限制的电子功能

压力控制器油路可以调节并切换为两个现有液压油体积（执行机构和管路）

用于压力和转角控制器的小值发生器

取决于压力的泄漏补偿（可以关闭）

可转换的压力反馈输入（电流、电压、范围）

面板上工作状态的 6 个 LED 显示

面板上实际转角值的显示仪器（可选）

带内部或外部控制值预设的功率限制（可选）

模拟控制电子元件 VT5041-3X... 设计为欧洲格式的的插入卡。每个都标配一个压力和转角的控制值输入端（功率限制，可选）。实际压力值由一个压力传感器记录。泵上的位置传感器记录实际转角值。记录的实际值在放大器和中进行处理，并与的控制值进行比较。小值发生器确保只有分配给所需工作点的控制器或自动激活。小值发生器的输出信号成为阀控制环的控制值。

通过合适的控制值，可以自动激活可选的功率限制。可以在内部或外部功率控制值。必要时通过小值发生器限制转角控制值。可以在插口 7 上测量得到的转角控制值。

实际阀值（阀芯位置）由一个感应式位置传感器记录。振荡器/解调器电路负责信号的处理。在阀芯位置控制器中生成并进一步处理控制偏差。阀门控制器的输出信号形成自计时电流输出级的控制值，该值控制阀门的比例线圈。

控制电子元件具有故障消息输出端，出现错误时，其电压为 0 V（= 低活性）。同时“Err.”LED 亮起。根据跳线 J1 的配置，可以利用错误消息使阀输出级断电。

导致故障消息：

内部电源错误

压力实际值大于允许的系统压力

（插口 2： p实际 > 11.5 V）

接口 26c 上缺少启用信号

电缆断裂或超出转角反馈范围

电缆断裂或超出阀芯反馈范围

“压力传感器”电缆断裂（设置为 4  -  20 mA，0.5  -  5 V 和 1  -  10 V 时）

控制错误（控制偏差 x 控制器增益）大于 4 V 的时间超过 1 秒 (40 %)

出现错误时，可以对电子元件进行配置，以使输出级断电，并将阀芯推入其机械终端位置。这样，泵将向回摆动。只能通过复位启用信号进行错误确认。
