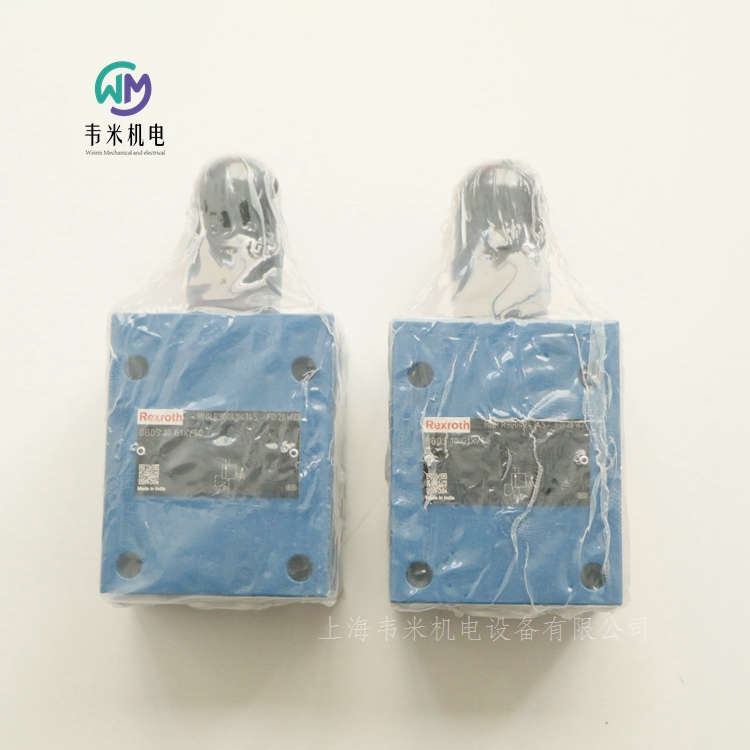

力士乐限压阀DBDS10G1X/50

力士乐限压阀DBDS10G1X/50，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，现货库存，价格实惠；热诚欢迎新老客户咨询购买！

力士乐限压阀，直接控制DBD系列

规格 6 … 30

组件系列 1X

大工作压力 630 bar

大流量 350 l/min

用作拧入式插装阀（插件）

用于螺纹连接

用于底板安装

压力调节的调整类型，可选：

-六角套筒和保护帽

-旋钮

-手轮

-可锁定旋钮

防腐蚀设计

DBD 型溢流阀是一种直动式座阀。这些阀用于限制系统压力。

这些阀门主要由下列组件组成：套筒、弹簧、带有衰减柱塞的阀心（压力等级 25 bar … 400 bar）或滚珠（压力等级 630 bar）及调整类型。可使用调整类型 对系统压力进行无级调节。弹簧将阀心或滚珠推到阀座上。通道P连接到系统。系统中存在的压力将作用于阀心表面（或滚珠）。如果通道P中的压力超过弹簧 上设定的值，则阀心或滚珠背向弹簧 打开。此时，液压油从通道P流入通道T。阀心的行程受压花的限制。

为了在整个压力范围内实现良好的压力调节，整个压力范围已被分成了 7 个压力等级。一个压力等级对应于一个特定弹簧可设定的大工作压力。

注意：

调整类型 经过特别建构，可防止其丢失。得益于万向架的设计，调整类型 中的调节元件在完全卸载后会保持松动（可移动）状态。

压力等级“25”：尽管调整类型处于完全卸载状态，但若未确定小压力，则调节元件仍会在较小的弹簧力和/或回复力作用下“回到”停止状态。

在经过压力调节/提升后，可将调节元件再次拧入。

德国力士乐REXROTH溢流阀订货型号：

R900427242 DBDH6P1X/200

R900423718 DBDS6G1X/25

R900423722 DBDS6G1X/50

R900433216 DBDS6G1X/315V

R900769384 DBDS6K1C/200E

R900423730 DBDS6P1X/315

R900424745 DBDS10G1X/50

R900424158 DBDS10P1A/315

R900424157 DBDS10P1X/200

R900424158 DBDS10P1X/315

R900425660 DBDS10P1X/400

R900424271 DBDS20K1X/315

R900746472 DBDS30G1A/200-170

力士乐REXROTH带电气位置反馈的直动式比例方向阀作为控制系统的先导控制阀

SY(H)DFE 的先导控制阀。

VT-DFP.

组件系列 2X, 1X

用带电气反馈的比例电磁铁操纵

控制电子元件：

VT-DFP 适用于 SY(H)DFE1

-外部控制电子元件 VT 5041-3X

控制电子元件：

VT-DFPE 适用于 SY(H)DFEE

-集成式，模拟

控制电子元件：

VT-DFPC 适用于 SY(H)DFEC

-集成式，带 CAN 总线接口的数字电子元件

控制电子元件：

VT-DFPn 适用于 SY(H)DFEn

-集成式，带 CAN 总线接口的数字电子元件，用于变速操作

控制电子元件：

VT-DFPD 适用于 SY(H)DFED

-集成式，带以太网总线接口的数字电子元件，用于变速操作

控制电子元件：

VT-DFPF 适用于 SY(H)DFEF

-集成式，带以太网总线接口的数字电子元件

始终屏蔽控制值和实际值电缆。

与天线或无线电发射源之间的距离必须至少为 1 m。

切勿在电力线路附近铺设信号线。

有关控制系统 SY(H)DFE 的补充注意事项请参见操作说明。

配件

SYDFE1系列配件

外部控制电子元件 VT 5041-3X/1 没有功率限制，不带摆动角显示

R901236404

外部控制电子元件 VT 5041-3X/2 没有功率限制，不带摆动角显示

R901263598

外部控制电子元件 VT 5041-3X/3 没有功率限制，不带摆动角显示

R901196678

线圈插头的连接插头

R901017011

阀门位置传感器的连接插头

R900023126

泵位置传感器的连接插头

R900013674

压力传感器 HM 20-2X，测量范围 315 bar (4 -20 mA)

R901342029

压力传感器 HM 20-2X，测量范围 315 bar (0.1 -10 V)

R901342030

板卡插槽 VT 3002-1-2X/32D

R900020153

紧凑型电源设备 VT-NE32-1X

R900080049

SYDFEE, SYDFEC, SYDFEN系列配件

不用电缆进行对中连接 X1 的 12 极连接插头（装配件组件）

R900884671

用电缆线组 2 x 5 m 进行对中连接 X1 的 12 针连接插头

R900032356

用电缆线组 2 x 20 m 进行对中连接 X1 的 12 针连接插头

R900860399

压力传感器 HM 20-2X，测量范围 315 bar (4 -20 mA)

R901342029

压力传感器 HM 20-2X，测量范围 315 bar (0.1 -10 V)

R901342030

压力传感器 HM 20-2X，测量范围 315 bar (0.5 -5 V) 带 0.5 m 电缆

R901342038

测试设备 VT-PDFE-1-1X/V0/0

R900757051

紧凑型电源设备 VT-NE32-1X

R900080049

SYDFEC 和 SYDFEN配件

不带串行接口的笔记本电脑 USB 串行转换器 VT-ZKO-USB/S-1-1X/V0/0

R901066684

用于在接口 X2 处连接 Win-PED PC (RS232) 的电缆，长度 3 m

R901156928

用于 WIN-PED PC (RS232) 同步连接的 T 型连接器及在连接器 X2 处使用压力传感器

R901117164

用于接口 X3 的连接插头，M12，直通式，可单独连接，5 针，有屏蔽，A 编码，电缆直径 6 -8 mm

R901076910

用于将计算机连接到 CAN 总线系统的转换器 USB/CAN 总线

R901071963

将 CAN 总线/X3 连接到 CAN 总线转换器 (D-Sub) 的电缆

R901152127

SYDFED配件

不用电缆进行对中连接 XH4 的 12 极连接插头（装配件组件）

R900884671

用电缆线组 2 x 5 m 进行对中连接 XH4 的 12 针连接插头

R900032356

用电缆线组 2 x 20 m 进行对中连接 XH4 的 12 针连接插头

R900860399

压力传感器 HM 20-2X，测量范围 315 bar (4 -20 mA)

R901342029

压力传感器 HM 20-2X，测量范围 315 bar (0.1 -10 V)

R901342030

压力传感器 HM 20-2X，测量范围 315 bar (0.5 -5 V) 带 0.5 m 电缆

R901342038

测试设备 VT-PDFE-1-1X/V0/0

R900757051

M12 到 RJ45（连接 X7E1 和 X7E2）的以太网连接电缆，附加信息类型名称 RKB0044/003,0

R911343806

SYDFEF系列配件

不用电缆（装配件组件）进行对中连接 XH1 的 6 针连接插头

R900021267

用电缆线组 3 m 进行对中连接 XH1 的 6 针连接插头

R901420483

用电缆线组 5 m 进行对中连接 XH1 的 6 针连接插头

R901420491

用电缆线组 10 m 进行对中连接 XH1 的 6 针连接插头

R901420496

压力传感器 HM 20-2X，测量范围 315 bar (4 -20 mA)

R901342029

压力传感器 HM 20-2X，测量范围 315 bar (0.1 -10 V)

R901342030

压力传感器 HM 20-2X，测量范围 315 bar (0.5 -5 V) 带 0.5 m 电缆

R901342038

M12 到 RJ45（连接 X7E1 和 X7E2）的以太网连接电缆，附加信息类型名称 RKB0044/003,0

R911343806

力士乐带集成电子元件 (OBE) 或外部控制电子元件的先导式比例方向插装阀

2WFC; 2WFCE

R901388127 2WFCE32S320L-10/M/24A1

温度范围  -20 … +60℃

大工作压力  420bar

大回流压力  100bar

建议粘度范围  20 … 100mm²/s

二位二通型号

强度：

-油压阻力高为 420 bar

-高耐振度（符合 DIN EN60068-2）

-环境温度高为 +60 °C

度：

-响应灵敏度高，滞后低

可靠性：

-质量高，设计成熟

标准化：

-安装尺寸符合 ISO 7368

-连接器/接口

柔性：

-可与压力补偿器连接，可提供压力补偿流量控制

安全性：

-断电、电缆中断或断开选通后，会进入主级故障安全位置

设置

2WFCE 型先导式比例方向阀基本构成包括：

盖

主级

带比例电磁铁的先导控制阀

带位置传感器和模拟接口的集成电子元件

集成电子元件 (OBE) 将控制值与主级 控制阀芯的位置理论值进行比较。在存在控制偏差的情况下，先导控制阀将激活控制线圈。以此调节控制阀芯。根据控制偏差的不同，主级 控制腔或者以先导油（主级已关闭）加压，或者已卸载（主级已打开）。控制偏差修正前，将通过控制值成比例地控制行程及节流孔横截面。

为保证正常运行，必须遵守以下条件：

流向 A → B（X 连接到 A）

流向 B → A（X 连接到 B）

电源电压故障

如果小电源电压发生故障或低于小电源电压，则启用将断开（仅限接口 B1 和 G1）且在线圈导线电缆中断情况下，集成电子元件 (OBE) 将断开先导控制阀线圈的电源。主级控制阀芯 通过油口 X 处可用压力和主级弹簧力安全移动至其阀座位置并阻塞 A 和 B 之间的油液流动。

流量控制功能

先导式比例方向阀可与压力补偿器配合使用以提供压力补偿流量控制。

集成电子元件 (OBE)

功能

1. 接通程序/故障特性

施加 24  V 的电源电压之后，如果满足以下条件，则电子元件将准备就绪：

电源电压 UB > 18 V DC

线圈连接未中断

控制值线未中断且控制值 > 2.7 mA（仅指接口“G1”）

如果上述条件中有一个未得到满足，则控制器和输出级断路，并将插脚 11 （仅指接口“B1”和“G1”）的“准备就绪”信号设置为 0 V。

2. 理论值输出信号

电气接口“A1”（插脚 F）和“B1”（插脚 6）

“A1”：0.35 V ... +10 V 对应于 0 % ... 100 % 的阀门开口；当理论值 < -2.5 V 时，节流阀芯处于阀座位置

“B1”：0 V ... +10 V 对应于 0 % ... 100 % 的阀门开口；当理论值 < -1.5 V 时，节流阀芯处于阀座位置

电气接口“G1”（插脚 6）

4 mA ... +20 mA 对应于 0 % ... 100 % 的阀门开口；当理论值 < 2.7 mA 时，节流阀芯处于阀座位置

注意：

电子元件接口“A1”

在开口方向：若控制值 ≥ 0.5 V 时，则启用阀门

在闭合方向：控制值 ≤ 0.3 V 时（“阀座上”），阀门停用

在开口方向的电气接口“B1”和“G1”：

若已设置使能插脚 3，控制值 > -1 V（“B1”）或 > 2 mA（“G1”），则启用阀门

在闭合方向：若未设置插脚 3，控制值 < -1 V（“B1”）或 < 2 mA（“G1”）（“阀座上”），则停用阀门
