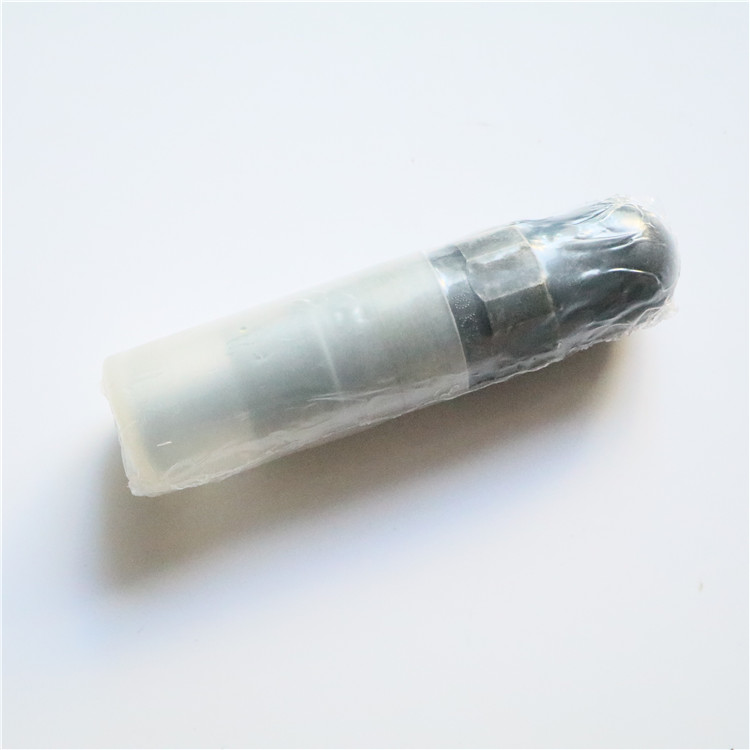

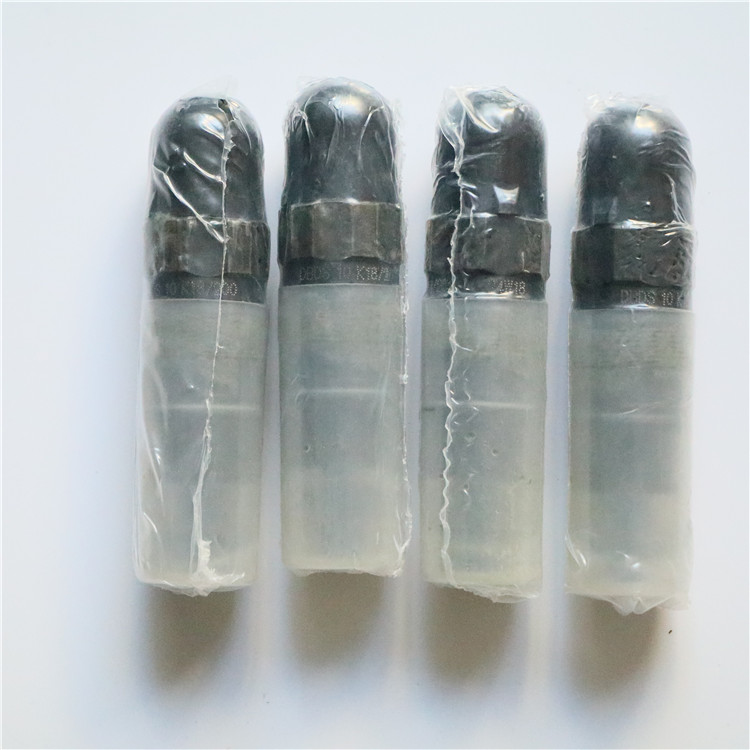

力士乐溢流阀DBDS10K18/200

力士乐溢流阀DBDS10K18/200，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，现货库存，价格实惠；热诚欢迎新老客户咨询购买！

力士乐限压阀，直接控制DBD系列

规格 6 … 30

组件系列 1X

大工作压力 630 bar

大流量 350 l/min

用作拧入式插装阀（插件）

用于螺纹连接

用于底板安装

压力调节的调整类型，可选：

-六角套筒和保护帽

-旋钮

-手轮

-可锁定旋钮

防腐蚀设计

DBD 型溢流阀是一种直动式座阀。这些阀用于限制系统压力。

这些阀门主要由下列组件组成：套筒、弹簧、带有衰减柱塞的阀心（压力等级 25 bar … 400 bar）或滚珠（压力等级 630 bar）及调整类型。可使用调整类型 对系统压力进行无级调节。弹簧将阀心或滚珠推到阀座上。通道P连接到系统。系统中存在的压力将作用于阀心表面（或滚珠）。如果通道P中的压力超过弹簧 上设定的值，则阀心或滚珠背向弹簧 打开。此时，液压油从通道P流入通道T。阀心的行程受压花的限制。

为了在整个压力范围内实现良好的压力调节，整个压力范围已被分成了 7 个压力等级。一个压力等级对应于一个特定弹簧可设定的大工作压力。

注意：

调整类型 经过特别建构，可防止其丢失。得益于万向架的设计，调整类型 中的调节元件在完全卸载后会保持松动（可移动）状态。

压力等级“25”：尽管调整类型处于完全卸载状态，但若未确定小压力，则调节元件仍会在较小的弹簧力和/或回复力作用下“回到”停止状态。

在经过压力调节/提升后，可将调节元件再次拧入。

德国力士乐REXROTH溢流阀订货型号：

R900427242 DBDH6P1X/200

R900423718 DBDS6G1X/25

R900423722 DBDS6G1X/50

R900433216 DBDS6G1X/315V

R900769384 DBDS6K1C/200E

R900423730 DBDS6P1X/315

R900424745 DBDS10G1X/50

R900424158 DBDS10P1A/315

R900424157 DBDS10P1X/200

R900424158 DBDS10P1X/315

R900425660 DBDS10P1X/400

R900424271 DBDS20K1X/315

R900746472 DBDS30G1A/200-170

力士乐带集成电子元件 (OBE) 或外部控制电子元件的先导式比例方向插装阀

2WFC; 2WFCE

R901388127 2WFCE32S320L-10/M/24A1

温度范围  -20 … +60℃

大工作压力  420bar

大回流压力  100bar

建议粘度范围  20 … 100mm²/s

二位二通型号

强度：

-油压阻力高为 420 bar

-高耐振度（符合 DIN EN60068-2）

-环境温度高为 +60 °C

度：

-响应灵敏度高，滞后低

可靠性：

-质量高，设计成熟

标准化：

-安装尺寸符合 ISO 7368

-连接器/接口

柔性：

-可与压力补偿器连接，可提供压力补偿流量控制

安全性：

-断电、电缆中断或断开选通后，会进入主级故障安全位置

设置

2WFCE 型先导式比例方向阀基本构成包括：

盖

主级

带比例电磁铁的先导控制阀

带位置传感器和模拟接口的集成电子元件

集成电子元件 (OBE) 将控制值与主级 控制阀芯的位置理论值进行比较。在存在控制偏差的情况下，先导控制阀将激活控制线圈。以此调节控制阀芯。根据控制偏差的不同，主级 控制腔或者以先导油（主级已关闭）加压，或者已卸载（主级已打开）。控制偏差修正前，将通过控制值成比例地控制行程及节流孔横截面。

为保证正常运行，必须遵守以下条件：

流向 A → B（X 连接到 A）

流向 B → A（X 连接到 B）

电源电压故障

如果小电源电压发生故障或低于小电源电压，则启用将断开（仅限接口 B1 和 G1）且在线圈导线电缆中断情况下，集成电子元件 (OBE) 将断开先导控制阀线圈的电源。主级控制阀芯 通过油口 X 处可用压力和主级弹簧力安全移动至其阀座位置并阻塞 A 和 B 之间的油液流动。

流量控制功能

先导式比例方向阀可与压力补偿器配合使用以提供压力补偿流量控制。

集成电子元件 (OBE)

功能

1. 接通程序/故障特性

施加 24  V 的电源电压之后，如果满足以下条件，则电子元件将准备就绪：

电源电压 UB > 18 V DC

线圈连接未中断

控制值线未中断且控制值 > 2.7 mA（仅指接口“G1”）

如果上述条件中有一个未得到满足，则控制器和输出级断路，并将插脚 11 （仅指接口“B1”和“G1”）的“准备就绪”信号设置为 0 V。

2. 理论值输出信号

电气接口“A1”（插脚 F）和“B1”（插脚 6）

“A1”：0.35 V ... +10 V 对应于 0 % ... 100 % 的阀门开口；当理论值 < -2.5 V 时，节流阀芯处于阀座位置

“B1”：0 V ... +10 V 对应于 0 % ... 100 % 的阀门开口；当理论值 < -1.5 V 时，节流阀芯处于阀座位置

电气接口“G1”（插脚 6）

4 mA ... +20 mA 对应于 0 % ... 100 % 的阀门开口；当理论值 < 2.7 mA 时，节流阀芯处于阀座位置

注意：

电子元件接口“A1”

在开口方向：若控制值 ≥ 0.5 V 时，则启用阀门

在闭合方向：控制值 ≤ 0.3 V 时（“阀座上”），阀门停用

在开口方向的电气接口“B1”和“G1”：

若已设置使能插脚 3，控制值 > -1 V（“B1”）或 > 2 mA（“G1”），则启用阀门

在闭合方向：若未设置插脚 3，控制值 < -1 V（“B1”）或 < 2 mA（“G1”）（“阀座上”），则停用阀门

力士乐REXROTH先导式比例方向插装阀

FES

规格 25, 32, 40, 50, 63

组件系列 3X

大工作压力 315 bar

温度范围  -20 … +80℃

大工作压力  315bar

粘度范围  15 … 380mm²/s

滞后  < 0.2%

响应灵敏度  < 0.1%

反向死区  < 0.15%

电压类型  直流电压

额定电流  1000mA

感应  6 ... 8mH

振荡器频率  2.5kHz

电气位置测量系统  差动节流

油路块安装技术中的先导式二通比例节流阀

安装尺寸符合 DIN ISO 7368

节流阀芯电动位置控制

可双向流通

如果断电或电缆中断，节流阀芯将自动进入阀座位置，并阻止双向流动

与一个压力平衡阀一起可以应用于压力补偿式流量闭环控制

用于外部模拟电子元件

FES 型阀门为用于油路块安装的先导式两通比例节流阀，用以提供连续流量控制。

技术设置：

阀门由四个主装配件组成：

用于先导油连接且带连接面的盖

带节流阀芯的主阀

带比例电磁铁的先导控制阀

节流阀芯与控制值相关的位置控制，以及由此定义的节流孔开口。

流量取决于节流孔与节流阀芯的位置之间的 ∆p 。

使用位置传感器对节流阀芯位置的理论值进行记录；在电子元件中对控制/理论值进行比较；准备并利用差值作为控制输出，以修正节流阀芯相对比例电磁铁和先导控制阀 的位置。

NG25、32、40 规格的区域与区域的面积比  =  2 : 1，NG 50、63 规格的区域与区域的面积比  =  1.6 : 1。

流动方向 A → B（连接 X 至 A）；

流动方向 B → A（连接 X 至 B）；

可能通过 X 供油的外部先导油。

当启用断开时，节流阀芯将移动到阀座位置，并以无漏油方式阻塞 A → B 的流向。阀芯密封件以无漏油方式将油口 B 密封连接到控制腔；对于内部先导供油，请注意通过先导控制阀从 X 泄漏到 Y 的油！

控制值为 0 V 或 4 mA 的节流阀芯位置已调节，而节流孔仍然位于正重叠位置。

比例电磁铁克服弹簧移动先导阀芯，并打开从控制腔到 Y 的连接；在区域内 A 处的压力和环形区域内 B 处的压力的共同作用下，控制腔内减压且节流阀芯向开口方向移动。

比例电磁铁处流量降低；弹簧移动先导阀芯远离比例电磁铁，并打开从 X 到控制腔的连接；控制腔内压力增大；区域处的压力和弹簧力共同使节流阀芯向闭合方向移动

可与压力补偿器配合使用以提供压力补偿流量控制

一旦位置传感器出现电源电压故障或电缆中断，集成电子元件会停止给线圈供电

控制油口 X 的压力和弹簧力共同使阀芯移动到阀座位置，并阻塞 A → B 的流向。

一般功能：

打开节流阀芯功能：

（假设流量 A → B，且 A 连接到 X）

关闭节流阀芯功能：

（假设流量 A → B，且 A 连接到 X）

流量控制功能：

电源电压故障：

注意；

电源电压故障将导致控制轴突然停机。这一连接中产生的加速力可能导致机械损坏！

力士乐REXROTH三通型号的直动式比例减压阀

R900956101 3DREP6C-20=25EG24N9K4/M=00

3DREP(E) 6

规格 6

组件系列 2X

安装位置  任意位置，好为水平

重量  2kg

温度范围  -20 … +80℃

建议粘度范围  30 … 46

滞后  ≤ 5%

重复精度  ≤ 1%

响应灵敏度  ≤ 0.5%

反向死区  ≤ 1%

大工作压力 100 bar

大流量 15 l/min

电压类型  直流电压

信号类型  模拟

用于控制压力和流向的直动式比例阀

通过带有中心螺纹和可拆卸线圈的比例电磁铁进行操纵

用于底板安装：孔图按 ISO 4401

手动应急操作，可选

弹簧定中的控制滑板

带集成电子元件 (OBE) 的型号 3DREPE

带外部电子元件的型号 3DREP

三通减压阀类型 3 DREP 6.. 由比例电磁铁进行直动式操作。其将电气输入信号转换为比例压力输出信号。比例电磁铁是可控制的湿式插脚直流线圈，带有对中螺纹和可拆卸线圈。这些线圈可选择性地由外部控制电子元件（3DREP 型）或集成控制电子元件（3DREPE 型）进行控制。

设置：

阀门的基本构成包括：

带连接面的壳体

控制阀芯，带压力测量阀芯

带对中螺纹的线圈

可选集成控制电子元件

功能：

通过比例电磁铁设置 A 或 B 中的压力。压力的大小取决于电流。线圈断电后，控制阀芯 将通过压缩弹簧保持在中心位置。油口 A 和 B 连接到 T，以便液压油可以不受阻挡地流入油箱。通过为比例电磁铁（例如线圈“a”）通电，压力测量阀芯和控制阀芯 将向右移动。这样将通过具有渐进流体特性的节流横截面，打开从 P 到 B 及从 A 到 T 的连接。在通道 B 中形成的压力通过压力测量阀芯的表面作用于控制阀芯，抵抗线圈磁力。压力测量阀芯受线圈“b”支撑。如果压力超过线圈“a”上设置的值，将逆线圈磁力方向回推控制阀芯，并建立 B 与 T 的连接，直到重新达到调定压力。

压力与线圈电流成比例。当线圈关闭时，控制阀芯 在压缩弹簧的作用下返回到中心位置。可选手动应急操作元件可在线圈不通电的情况下移动控制阀芯。

注意：

意外激活手动应急操作元件可能会导致不受控制的机器运动！

带两个阀芯位置的阀门（型号 3DREP..A.. 或 3DREP..B..）：

基本上，此型号阀的功能与带三个阀芯位置的阀门功能相对应。但是，双阀芯位置阀仅配有线圈“a” 或线圈“b”。它装有保护塞来代替二个比例电磁铁。

注意：

不得让油箱管路排空运行。在相应的安装条件下，必须安装一个预载阀（预载压力约为 2 bar）。

控制值：

E 处的参考电位和 D 处的正控制值（或 12 ... 20 mA）导致 A 处产生压力。

E 处的参考电位和 D 处的负控制值（或 12 ... 4 mA）导致 B 处产生压力。

通过“b”侧带线圈的阀门（型号 A），E 处的参考电位和 D 处的正控制值（4 ... 20 mA）将导致 A 处产生压力。

通过“a”侧带线圈的阀门（型号 B），E 处的参考电位和 D 处的正控制值（4 ... 20 mA）将导致 B 处产生压力。

连接电缆：

推荐：

电缆长度不超过 25 m：型号 LiYCY 5 x 0.75 mm2

电缆长度不超过 50 m：型号 LiYCY 5 x 1.0 mm2

外径 6.5 至 11 mm

在供电侧将屏蔽连接到 PE。

力士乐溢流阀DBDS10K18/200
